镂空扭环网状结构创意造型设计

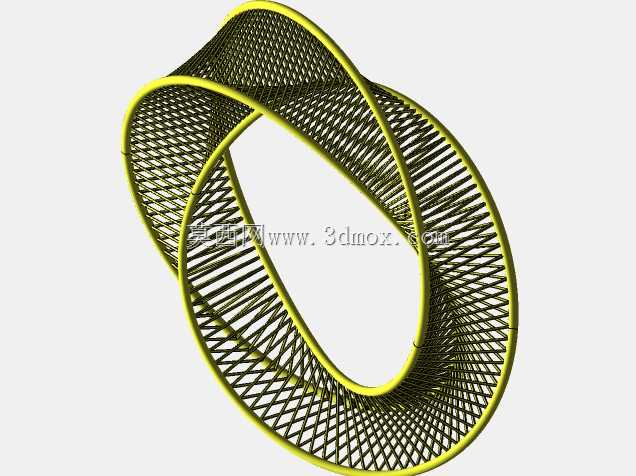

　　该空间扭结网状构件的设计，最初是为工业设备通风散热端的导流防护场景做的结构验证，在常规环形防护网的基础上引入莫比乌斯扭环曲面逻辑，解决传统平面环形防护件气流导向单一、边角易积留杂物的问题。从结构功能上看，构件整体为连续闭合的扭环形态，外边缘采用等截面实心环筋做承力边框，环筋截面直径根据整体环径比例设置，保证手持搬运或设备安装时边框具备足够抗形变能力，不会因常规磕碰出现边框凹陷变形的情况。内部网状筋条采用等间距斜向排布逻辑，顺着扭环的曲面走向连续延伸，没有传统拼接网片的断点焊缝，既避免了拼接位置的应力集中问题，也让整个网面的受力可以顺着筋条均匀传递到外侧环筋上，在同等筋条直径的前提下，整体抗冲击能力比平面焊接网提升近四成。

　　设计过程中首先确定的是扭环的扭转角度，经过多次曲面曲率验证，选定180度连续扭转的闭合曲面作为基础形态，这个角度下整个构件没有正反曲面的分界，气流穿过网面时会顺着曲面扭转方向形成平缓的旋流，不会在网面背侧形成紊流区，用在通风设备出口位置时，能有效降低气流通过时产生的风噪，同时旋流形态的气流可以携带走网面附着的浮尘，减少日常清理维护的频次。网孔的尺寸设置参考了常规机械防护的安全间隙要求，既保证手指无法穿过网面接触到内部运转部件，也不会因为网孔过密导致风阻过大影响通风效率，筋条的排布角度经过反复调整，顺着扭环曲面的法向方向均匀分布，保证每一段筋条的受力方向都与曲面走向一致，避免出现局部筋条受力过大断裂的问题。

　　从安装边界来看，该构件的整体外轮廓为类椭圆环形，安装时可通过外侧环筋上预留的安装点位与设备端面对接，不需要额外做适配转接件，扭环的整体厚度控制在常规通风口安装的允许尺寸范围内，不会突出设备端面过多影响外部防护结构的装配。构件的曲面过渡全部采用大圆角顺滑处理，没有尖锐棱角，安装和维护过程中不会划伤操作人员，外边缘环筋的表面做圆弧过渡，也能减少气流经过边框时产生的边缘涡流。

　　在实际应用场景中，这类扭环网状结构除了作为通风设备的防护导流件，也可作为工业设备的装饰性防护外罩，或是物料筛分设备里的异形筛网构件，连续无断点的曲面结构让筛网在筛分颗粒物料时不会出现边角卡料的问题，物料可以顺着扭环曲面持续滑动，筛分效率比平面筛网有明显提升。建模过程中重点控制了曲面的连续性，保证内部每一根网状筋条都能与外边框实现顺滑衔接，没有出现曲面褶皱或者筋条错位的问题，所有筋条的截面尺寸保持一致，后续如果需要开模生产，可以直接提取曲面数据做模具分型，不需要额外做结构修复。针对不同的使用场景，还可以通过调整环筋直径、网孔间距、扭转角度来适配不同的通风量、防护等级要求，比如用在高粉尘工况下时可以适当加大网孔尺寸，用在高速运转设备的防护端时可以适当加粗筋条直径提升抗冲击能力，整体结构的参数化调整逻辑清晰，不需要重构整体曲面就能快速完成适配修改。
