可调式管线快速锁紧夹持固定构件

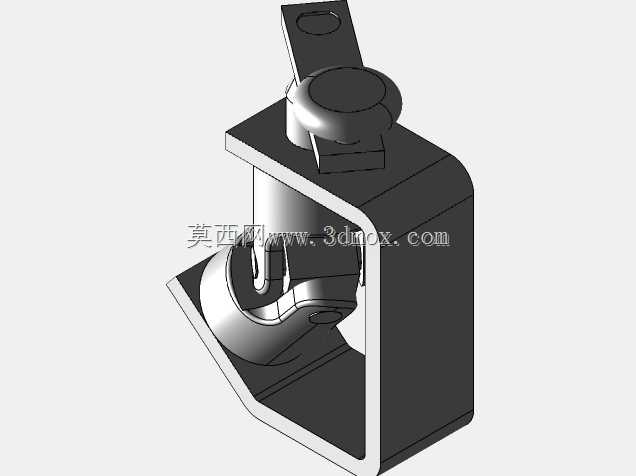

　　在工业现场的管线布设、小型工装快换、户外设备临时固定场景里，这类带旋转压合结构的夹持构件一直是解决快速装夹需求的核心零件，区别于传统螺栓紧固的夹持结构，这款构件在设计之初就瞄准了频繁拆装、无需额外工具即可操作的使用需求，整体采用U型开口的主体框架作为承载基础，开口侧预留的弧形贴合面可以适配圆形管件、方型安装轨以及不同厚度的设备安装边，压合端采用带旋钮的凸轮锁紧结构，旋钮表面做了防滑滚花处理，操作人员徒手旋转旋钮即可带动内部凸轮块完成压合与释放动作，不需要额外携带扳手、内六角等拆装工具，在高空作业、狭小设备舱内作业时能大幅降低操作难度。

　　从结构设计逻辑来看，主体框架采用一体化折弯成型的结构思路，避免了多零件拼接带来的装配间隙与强度短板，框架侧壁做了等厚的加强翻边，在承受侧向拉扯力时不会出现框架张开变形的问题，上端的旋钮安装座与主体框架采用嵌入式定位配合，锁紧凸轮的转动轴与安装座之间预留了0.1mm的转动间隙，既保证旋钮转动时无卡滞，又不会因为间隙过大导致压合时出现旷量。压合块的接触面做了微弧度的仿形处理，当夹持圆形管件时，接触面能与管件外壁形成更大的贴合面积，避免局部压强过大夹伤薄壁管线外壁，夹持平面安装边时，压合块的平面段可以完全贴合安装面，保证锁紧后不会出现滑移偏转。

　　安装边界方面，这款夹持构件的U型开口深度适配常规15-30mm厚度的安装基座，开口宽度可以覆盖10-25mm直径的圆形管件以及同尺寸范围的方形安装轨，整体外形轮廓控制在紧凑的尺寸范围内，安装后不会占用过多的设备周边空间，主体侧面预留的挂耳结构可以作为辅助绑缚孔使用，在振动较大的设备场景下，可以额外穿过扎带对构件进行二次防松固定，避免长期振动导致旋钮松脱。在实际应用中，这类构件常被用在通讯设备的馈线固定、小型气动管路的沿程布设固定、工装治具的快速位置调整、户外临时监测设备的杆装固定等场景，相比传统的喉箍、管卡类固定件，它的拆装效率提升60%以上，而且可以实现无损拆装，不会在被固定件表面留下压痕或划伤，针对需要频繁调整固定位置的使用场景，凸轮锁紧结构可以在3秒内完成释放与重新锁紧，不需要完全拆卸构件就能调整安装位置。

　　设计过程中针对不同使用场景的受力需求做了针对性的结构优化，当用于固定静态管线时，凸轮的锁紧行程预留了2mm的压缩余量，即使被固定的管线因为温度变化出现轻微的外径胀缩，锁紧结构依然能保持足够的压合力，不会出现松脱；当用于固定有轻微振动的小型设备时，凸轮的自锁角度设置在安全范围内，只要旋钮旋转到锁紧位置，即使承受持续的振动冲击，凸轮结构也不会自行回转松脱。构件的所有棱边都做了R0.5的圆角处理，安装操作时不会划伤操作人员的手部，也不会刮伤被固定件的表面防护层，压合块与主体框架之间设置了限位挡边，旋钮旋转到最大锁紧位置时会被挡边限位，避免操作人员过度旋转导致凸轮结构过压损坏。

　　从建模实现的角度来看，整个构件的特征逻辑清晰，主体框架采用拉伸加切除的方式构建基础轮廓，折弯处的圆角特征单独做了曲率连续处理，避免折弯处出现应力集中，旋钮部分的防滑滚花采用阵列特征实现，滚花的深度与间距符合实际机加工的工艺要求，不会出现无法加工的细碎特征，内部的凸轮结构按照实际的锁紧行程做了运动仿真验证，确保从释放位置到锁紧位置的转动角度控制在90度范围内，符合单手操作的人机工程学要求，转动轴与安装孔的配合公差按照间隙配合的标准设置，建模时预留了合理的装配间隙，保证实际生产装配后转动顺畅无卡滞。
