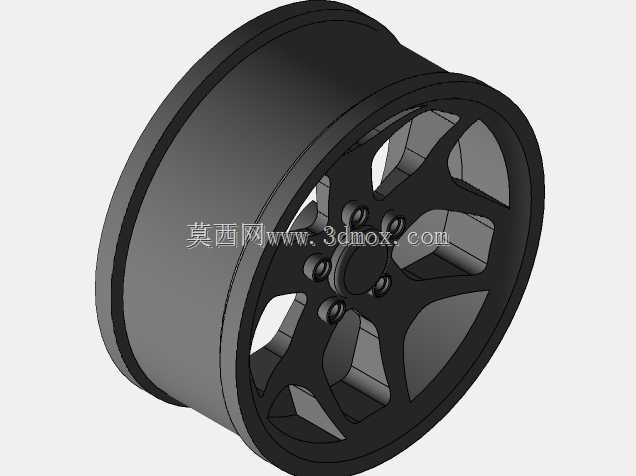

福特乘用车五辐运动款轮毂结构设计

　　该轮毂结构针对福特品牌乘用车型开发，核心服务于民用乘用车行走系统的承载、传动与外观适配需求，日常应用场景覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面行驶，是整车行走系统中连接车轴与轮胎的核心承载部件。从实际装车用途来看，该部件需要同时承担整车垂直载荷传递、行驶过程中驱动与制动力矩输出、转向动作的横向力承载，同时还要兼顾行驶过程中的散热需求与外观装饰属性。

　　设计阶段首先围绕安装匹配边界展开，中心定位孔严格适配对应车型的轴头尺寸，保证装车后轮毂与车轴的同轴度，避免高速行驶出现径向跳动；五组螺栓孔采用均匀圆周排布，孔位精度控制在±0.02mm范围内，匹配车型原厂轮毂螺栓规格，安装时可通过螺栓预紧力实现轮毂与轴头法兰面的紧密贴合，杜绝松旷风险。轮辋部分采用深槽式结构设计，适配常规真空轮胎安装，轮缘位置做了加厚圆弧过渡处理，可在轮胎拆装过程中避免硬接触损伤，同时在轮胎充气后能提供足够的卡紧力，防止高速行驶中轮胎脱圈。

　　轮辐部分采用五辐变截面设计，并非等厚结构，靠近中心安装盘的位置厚度更大，向轮辋方向逐渐做减薄处理，同时辐条背面做了掏空减重设计，在保证整体结构强度满足冲击、弯曲疲劳测试要求的前提下，尽可能降低簧下质量，提升整车悬架的响应速度，优化行驶操控质感。辐条之间的镂空区域并非单纯为造型设计，镂空比例经过散热校核，车辆连续制动时，刹车盘与刹车片摩擦产生的热量可通过辐条间隙形成的空气对流快速导出，避免制动系统热衰减，提升连续制动工况下的安全性。

　　外形尺寸方面，轮辋直径、宽度、偏距、中心孔直径、螺栓孔分布圆直径均严格对应目标车型的安装边界，轮辐外端面与轮辋安装面的偏距设计保证装车后车轮与翼子板的位置关系符合整车外凸量要求，不会出现轮胎蹭刮翼子板内衬或者轮拱外沿的问题，同时轮辐背面预留了刹车卡钳避让空间，可兼容对应车型原厂配置的浮动式刹车卡钳，后期若改装同规格更大尺寸刹车卡钳，也可通过该避让空间实现适配，无需额外加装法兰盘调整轮距。

　　表面处理上，轮辐正面采用哑光黑涂装工艺，涂层厚度控制在80-120μm，具备基础的防石击、防腐蚀能力，可应对日常行驶中路面碎石飞溅、雨雪天气的腐蚀侵蚀；轮辋与轮胎贴合的密封面做了高精度车削加工，表面粗糙度控制在Ra1.6以下，保证与轮胎胎圈的密封性能，避免真空胎慢漏气问题。从结构强度验证逻辑来看，该设计通过了13度冲击测试、径向疲劳测试、弯曲疲劳测试的仿真校核，在额定载荷下循环转动次数满足乘用车车轮的行业标准要求，辐条与轮辋的连接位置做了圆角过渡处理，避免应力集中导致的行驶中断裂风险。

　　实际装车后，该轮毂除了基础的承载传动功能外，五辐运动造型也能匹配车型的运动化外观定位，辐条的造型线条与车身侧面线条形成视觉呼应，提升整车外观的协调感。同时由于优化了辐条截面的受力路径，相比同尺寸同强度的铸造轮毂，该结构的重量降低约8%，簧下质量的降低可小幅提升车辆加速性能，同时减少悬架系统的冲击载荷，延长悬架部件的使用寿命。在日常维护场景中，该轮毂的镂空设计也便于车主冲洗刹车系统积存的粉尘，减少粉尘长期附着对轮毂涂层的腐蚀，日常清洁维护难度更低。
