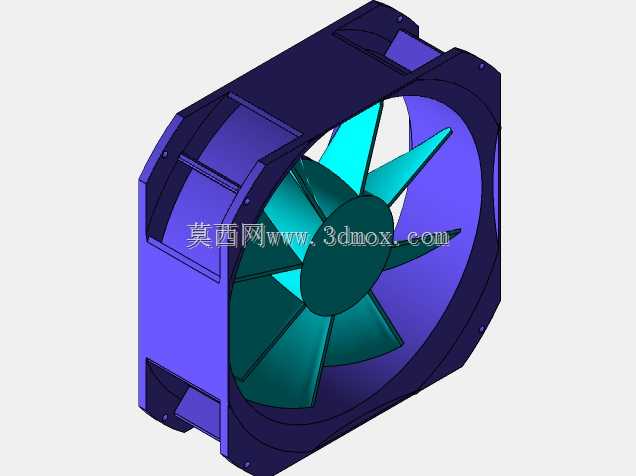

轴流散热风扇三维结构设计模型

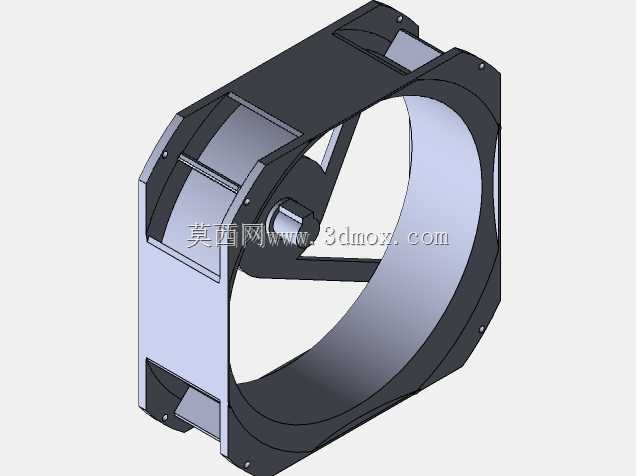

　　该轴流散热结构的设计，核心围绕电子设备密闭舱体的风冷散热需求展开，在工控机柜、通讯基站设备、大功率电源模块、消费电子主机这类需要持续主动排风散热的场景中，这类轴流风扇是应用最广泛的风冷执行部件。不同于离心式风机的高压小风量特性，轴流结构的风阻更低，在进出风通路无明显遮挡的安装环境下，能以更低的运行功耗实现更大的通风量，适配多数电子设备舱体的空气循环需求。从结构设计逻辑来看，整个模型分为外框支撑结构、扇叶旋转组件两个核心部分，外框采用方形切角的安装基准设计，四个边角预留的安装位完全匹配行业通用的安装孔位间距，安装边界的尺寸公差控制在常规钣金机柜的开孔适配范围内，不需要额外做安装转接件就能直接固定在机柜预留的通风开孔处，

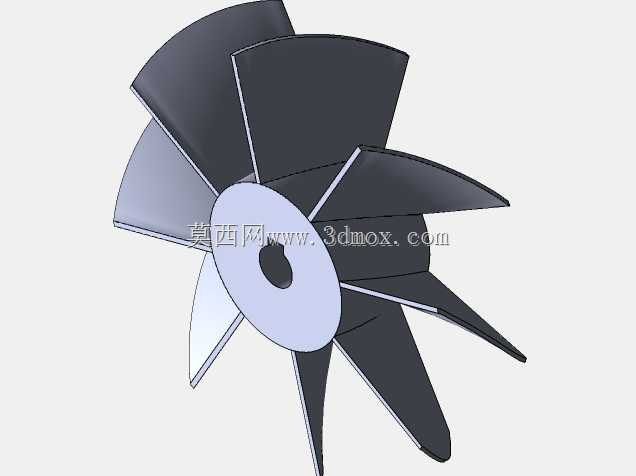

　　外框的内圈做了圆弧过渡的导风结构，能减少扇叶旋转时气流在框体边缘产生的紊流，降低风噪同时提升有效出风效率。扇叶部分采用七叶大倾角的曲面设计，叶型的扭转角度从叶根到叶缘做了渐变处理，叶根位置的倾角更小，保证和轮毂连接位置的结构强度，避免长期高速旋转出现叶根应力断裂的问题，叶缘位置的倾角更大，能在相同转速下切割更多空气，提升单位时间的通风量，扇叶和外框内壁的间隙控制在极小的范围内，既避免旋转过程中出现扇叶擦碰外框的干涉问题，又能减少间隙处的气流回流损失，提升风扇的实际送风效率。轮毂部分做了内凹的结构设计，预留了驱动电机的安装空间，能适配常规尺寸的外转子直流无刷电机，电机的固定位和外框的支撑筋做了一体化设计，支撑筋采用流线型截面，

　　减少对气流的阻挡，同时保证电机安装后的同轴度，避免扇叶旋转时出现动平衡偏差导致的振动问题。在实际选型应用中，这类尺寸的轴流风扇多用于中小型通讯设备舱、台式电脑主机、工业控制机箱的散热场景，安装时只需要将外框贴合在机柜的通风开孔位置，通过四个边角的固定孔用螺丝锁紧即可，接线端预留的位置在框体侧边，不会和进出风通路产生干涉，布线时可以顺着机柜内壁走线，避免线缆被扇叶卷入。设计过程中需要重点关注扇叶的动平衡参数，每片扇叶的重量偏差需要控制在极小的范围内，否则高速旋转时会产生明显的振动，不仅会带来额外的运行噪音，长期振动还会导致固定螺丝松动，影响设备的运行可靠性。外框的材质通常选用阻燃ABS或者铝合金材质，ABS材质的绝缘性能更好，

　　适合有绝缘要求的电子设备场景，铝合金材质的散热性能更好，结构强度更高，适合在高温或者有一定机械强度要求的工业场景中使用。扇叶的材质多选用PBT或者玻纤增强塑料，具备足够的韧性和强度，在高速旋转时不会出现形变，同时材料本身具备一定的自润滑特性，长期运行不会出现材质老化脆裂的问题。从气流组织的角度来看，这类轴流风扇的送风方向是沿着扇叶的轴向直线流动，安装时可以根据舱体的散热需求选择吹风或者抽风的安装方式，抽风模式下能将舱体内的热空气直接排出，在舱体内形成负压，让外部冷空气从机柜的进风孔进入，形成完整的散热循环，适合热源分布比较均匀的舱体；吹风模式下能将外部冷空气直接吹向核心热源位置，适合局部热源集中的散热场景。在三维建模过程中，扇叶的曲面是整个结构的设计难点，需要通过曲面放样、曲率连续调整来保证叶型的气动合理性，避免出现曲面拐点导致的气流分离问题，外框的安装孔位需要严格匹配行业通用的安装尺寸标准，保证模型能直接用于实际的结构装配验证，不需要额外调整安装尺寸。整个结构的装配逻辑简单，没有复杂的传动部件，核心的旋转部件只有扇叶和电机组件，维护时只需要清理扇叶上积累的灰尘就能保证散热效率，不需要复杂的拆解维护，适合长期连续运行的设备场景。
