C型悬臂式工业机架结构设计

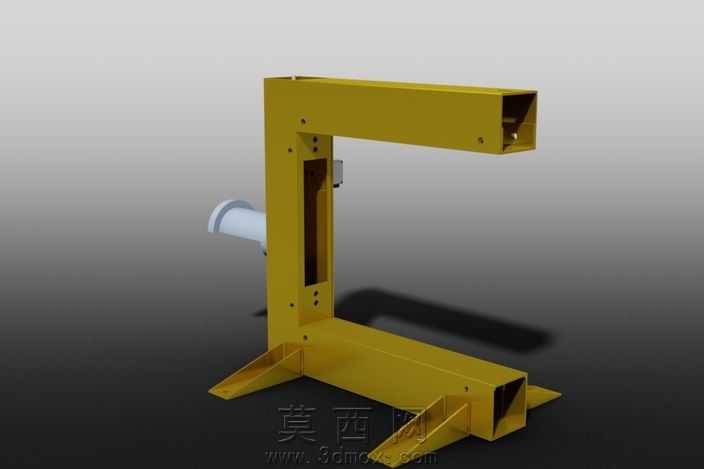

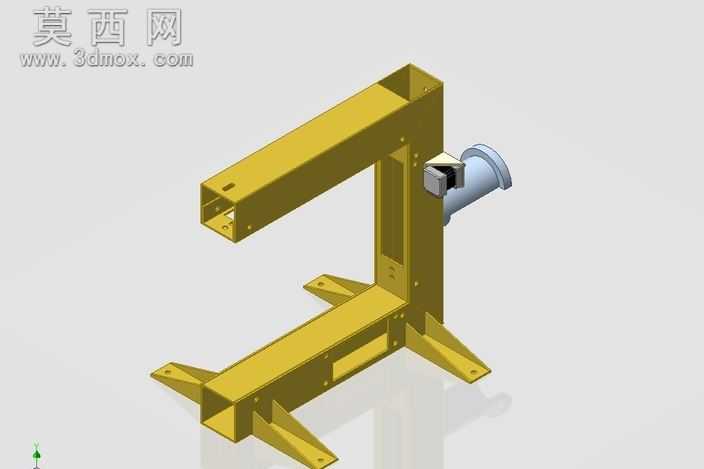

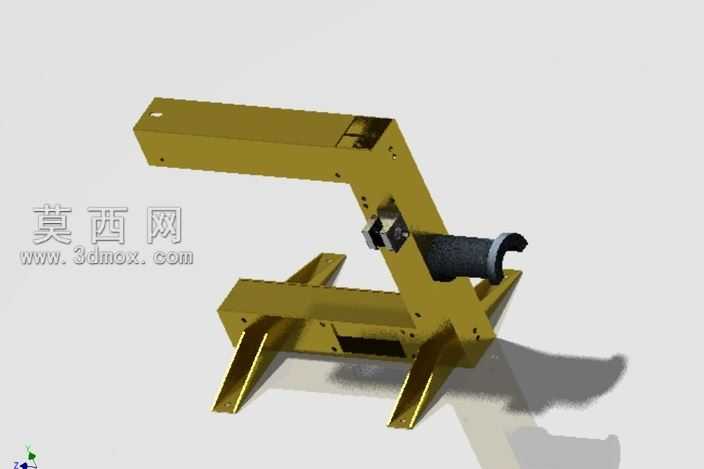

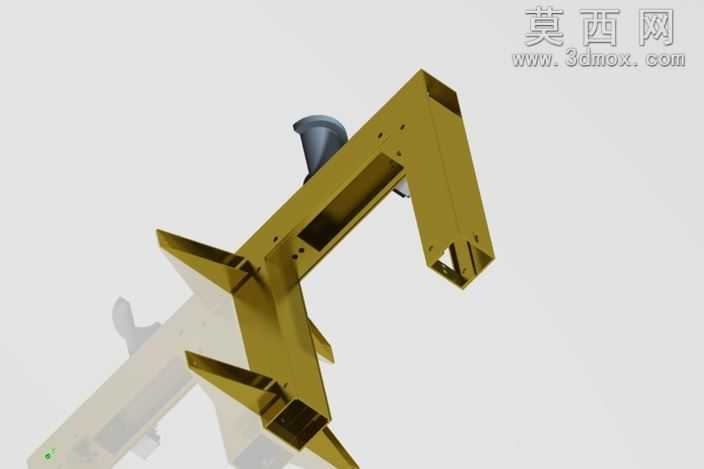

本作品为C型悬臂式工业机架的三维建模设计，整体采用开放式C型悬臂布局，建模过程中以矩形管材为基础构建单元，通过参数化草图绘制各段管材的截面轮廓与延伸路径，利用拉伸、布尔运算完成主体框架的实体构建，同时对各连接部位的安装孔位、加强筋结构进行精细化建模，还原真实加工工艺的细节特征。渲染阶段采用工业黄作为主体材质的基础色调，模拟工业设备常用的喷塑漆面质感，调整材质的粗糙度、反光度参数，还原金属管材表面的哑光漆面效果，同时对底部支撑脚、侧部伸出的轴类构件分别赋予金属加工面、磨砂金属的差异化材质，通过场景打光突出结构的轮廓层次，阴影设置贴合真实工业展示的光影逻辑，清晰呈现各部分的结构关系。结构设计上，底部采用双侧向外延伸的支撑脚结构，增大机架与安装基面的接触面积，提升整体放置的稳定性，竖直段与水平悬臂段的转角处设置三角加强筋，分散悬臂承载时的应力集中问题，侧部伸出的轴类构件预留安装接口，可适配后续功能组件的装配需求，竖直段侧面开设长条形观察与安装窗口，兼顾内部走线、组件安装的操作便利性。设计思路围绕通用工业工装的承载需求展开，在保证结构强度的前提下简化整体造型，减少不必要的冗余结构，各管材连接处采用贴合焊接工艺的建模处理，让模型可直接对接后续的工程图输出、加工工艺规划，整体结构兼顾了悬臂类工装的操作空间需求与结构刚性要求，可作为各类轻型加工、检测设备的基础承载机架使用，建模过程中对各尺寸参数进行标准化约束，方便后续根据实际使用需求调整悬臂长度、整体高度等核心参数。
