铝型材缠绕式液气双介质冷却换热装置

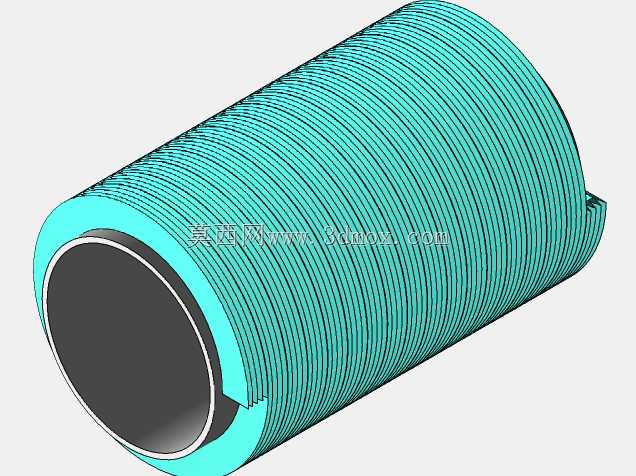

　　在移动动力单元、小型工业泵组这类安装空间局促、同时存在流体介质降温与壳体表面散热需求的场景里，常规管壳式换热器往往因为流道冗余、安装固定点不匹配难以适配，这类应用场景下，紧凑集成的冷却结构是更优的选型方向。这款冷却装置采用铝挤压型材作为基体，结合缠绕成型的外散热结构，同时兼顾液体介质流通冷却与外部空气对流散热的双重需求，可直接适配活塞泵缸体、小型内燃机缸套这类圆柱状安装位，不需要额外设计复杂的转接安装支架。从结构设计逻辑来看，装置的核心基体采用挤压成型的铝型材，内流道可根据适配场景做成方形或者圆形截面，方形内流道更适配带活塞往复运动的气缸类部件，可直接作为缸套外壁集成冷却流道，圆形内流道则适配管路串接的液冷回路，

　　介质在内部流道水平通行时，可直接带走核心发热部件传递的热量。外部的散热结构采用类似摩托车轮辋、自行车轮圈的缠绕辊压工艺成型，将铝带连续缠绕在基体外壁后通过辊压实现紧密贴合，避免接触热阻，外部的散热肋片可做成三角形或者垂直平直结构，当外部有冷却空气扫过表面时，肋片可大幅增加换热面积，快速将基体传导的热量散到空气中，实现风冷散热的效果。这种双介质冷却的设计，不需要额外设置独立的风冷散热段与液冷换热段，整体结构为同轴圆柱状，径向尺寸紧凑，轴向长度可根据散热量需求灵活调整，安装时可直接套在发热部件的圆柱外壁，或者通过两端的法兰接口串接在液冷管路中，安装边界的适配性极强。在实际工况应用中，这类冷却装置可覆盖两类核心需求：一类是作为活塞泵、

　　小型内燃机的气缸冷却部件，内部流道直接贴合气缸外壁，循环冷却液带走气缸工作产生的高温，外部缠绕的散热肋片同时利用设备运行时自带的冷却风场进行辅助散热，相比单纯的液冷缸套，可降低冷却液回路的热负荷，减少外置散热器的尺寸需求；另一类是作为独立的液气换热冷却器，串接在小型液压系统、小型循环冷却回路中，内部流通需要降温的液体介质，外部依靠自然对流或者配套的小型轴流风机实现空气换热，不需要复杂的折流板、管板结构，加工工序更少，生产效率更高。设计过程中需要重点关注几个结构细节：一是铝型材基体与外部缠绕肋片的结合紧密度，辊压过程中需要保证肋片根部与基体外壁完全贴合，不能存在间隙，否则会产生较大的接触热阻，大幅降低散热效率；二是内流道的表面粗糙度，

　　挤压成型后的内流道需要做简单的去毛刺处理，避免流道阻力过大影响冷却液的循环流量；三是外部肋片的间距设计，需要根据使用场景的空气流速调整，自然对流场景下肋片间距可适当加大，避免积灰影响散热，强制风冷场景下可缩小肋片间距，增加换热面积。从安装边界来看，装置的整体外形为规则圆柱结构，没有突出的异形结构，安装时不需要预留过大的操作空间，径向尺寸可根据内流道的通径需求调整，最小可适配内径几十毫米的小型气缸冷却，最大可做到通径上百毫米的中型换热回路使用，两端可根据安装需求加工焊接法兰、快插接头或者螺纹接口，适配不同的管路连接标准。相比传统的铸造冷却壳体，这种铝型材缠绕结构的重量更轻，铝材质的导热系数远高于铸铁，散热效率更高，同时挤压加缠绕的生产工艺不需要开复杂的铸造模具，小批量生产时的成本更低，调整轴向长度即可适配不同散热量的需求，设计迭代的灵活性更强。在实际选型匹配时，可根据核心发热部件的热功率计算所需的换热面积，通过调整外部缠绕肋片的高度、肋片间距以及装置的轴向长度，匹配对应的散热需求，不需要重新开模生产基体型材，仅需调整缠绕工序的参数即可实现不同规格产品的快速切换，非常适配细分场景下的定制化冷却需求。
