曲柄滑块运动转换传动结构设计

　　这套曲柄滑块传动结构，核心是实现线性往复运动与旋转运动的双向转换，在各类通用机械、小型动力设备、工装夹具的传动单元中应用极广，很多需要把直线推拉动作转化为回转输出，或是把回转动力转化为直线往复动作的场景，都会用到这类结构的衍生设计。从实际使用场景来看，这类结构常出现在小型冲压工装、往复送料机构、内燃机原理演示教具、手动压力装置的传动段，相比齿轮齿条、凸轮传动的方案，曲柄滑块的结构组成更简单，加工零件少，装配调试难度低，在中小载荷、中低转速的传动场景下可靠性表现十分突出，日常维护只需要关注铰接销轴的磨损情况，定期补充润滑脂就能长期稳定运行。

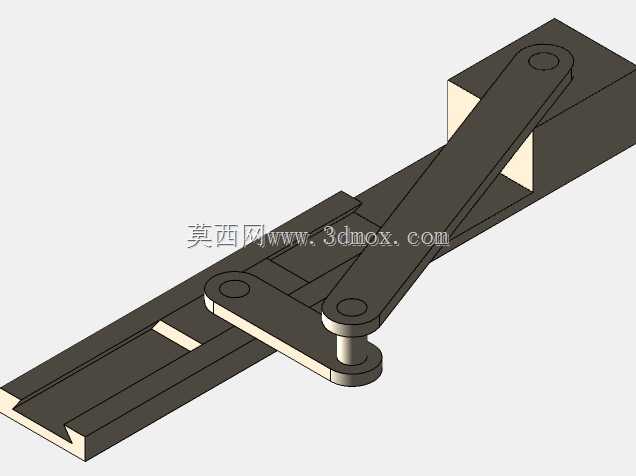

　　从功能特性来看，这套结构的滑块部分采用了导轨内嵌式设计，滑块本体嵌入下方的直线导槽内，导槽的两侧限位面直接约束滑块的五个自由度，仅保留沿导槽长度方向的直线运动自由度，避免传动过程中滑块出现偏摆、卡滞的问题。连杆作为中间传力构件，两端分别通过铰接销轴与曲柄、滑块连接，铰接位置采用间隙配合的轴孔设计，既保证转动灵活，又不会因为间隙过大产生传动冲击。曲柄端的铰接点绕固定回转中心做圆周运动，当滑块受外力做线性推拉动作时，力通过连杆传递到曲柄端，就能驱动曲柄绕固定轴持续旋转；反过来如果给曲柄端输入旋转扭矩，也能通过连杆带动滑块沿导槽做规律的往复直线运动，传动过程中力的传递路径清晰，没有多余的传力构件，能量损耗相对较低。

　　设计思路上，这套结构优先考虑了加工工艺性，所有板类零件都可以采用常规的铣削、线切割工艺加工，铰接销轴采用标准圆柱销即可，不需要定制特殊的异形零件，适合小批量加工制作或是教学演示场景的快速打样。导槽的长度设计预留了足够的行程余量，滑块的运动行程等于曲柄回转直径的长度，设计时可以根据实际需要的往复行程调整曲柄的长度，不需要改动其他零件的主体结构，拓展适配性很强。铰接位置的轴孔端面都设计了限位台阶，避免连杆传动过程中出现轴向窜动，保证传动副始终保持在正确的啮合位置。

　　从安装边界来看，整套结构的安装基准是下方的导槽基座，基座底面为平面，可以直接通过螺栓固定在设备的安装平台上，不需要额外设计复杂的安装支座。曲柄端的固定回转中心位置距离导槽侧面有足够的避让空间，安装时可以直接在回转中心位置配置输入轴或是输出轴，不会和基座本体产生运动干涉。滑块的顶面预留了负载安装接口，可以根据使用需求加装推块、夹具、冲头等执行构件，外接负载的安装孔位采用标准间距设计，适配常见的工装连接件尺寸。需要注意的是，这套结构在曲柄处于死点位置时，需要搭配飞轮或是惯性构件保证传动连续，实际应用中可以根据载荷大小调整铰接销轴的直径和连杆的截面厚度，保证传力构件的强度满足使用要求，避免长时间重载运行出现连杆变形、销轴弯折的问题。
