发动机动力转换用多拐曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655867
  • 发动机动力转换用多拐曲轴结构设计

  在往复式内燃机的动力传递链路里,曲轴是承担运动形式转换的核心承载部件,日常接触的乘用车动力总成、小型通用发电机组、农用机械动力端、园林机械动力单元里,都能见到这类多拐曲轴的应用,它的核心作用是把活塞组件往复直线运动的作用力,通过连杆传递后转化为旋转扭矩向外输出,驱动后续传动系统、负载端设备完成做功。从结构设计逻辑来看,这款曲轴采用整体式锻造结构的设计思路,主轴颈与连杆轴颈之间通过扇形平衡块连接,平衡块的轮廓做了圆弧过渡处理,一方面是为了抵消曲轴高速旋转时连杆轴颈、曲柄销产生的不平衡离心力,降低发动机运转过程中的振动幅值,另一方面圆弧过渡结构能大幅降低轴颈与曲柄连接位置的应力集中系数,避免交变载荷长期作用下出现疲劳裂纹。

  轴颈部分的同轴度公差是设计时需要重点管控的参数,各段主轴颈的公共轴线为曲轴的旋转基准,连杆轴颈的轴线与主轴颈轴线保持固定偏心距,这个偏心距直接决定了活塞的行程长度,在建模时需要严格保证偏心距的尺寸一致性,避免各缸做功时行程偏差导致的动力输出不均。安装边界方面,曲轴两端的主轴颈为支撑定位段,需要与缸体上的主轴承座、轴瓦配合,配合公差一般选取过渡配合区间,保证支撑刚性的同时预留热膨胀余量,轴颈表面的粗糙度要求较高,建模时预留的表面加工余量需要匹配后续磨削工艺的加工深度,避免成品尺寸超差。曲轴的动力输出端一般设计有键槽或者法兰连接结构,用来与飞轮、离合器或者皮带轮连接,输入端则会配套正时齿轮、驱动齿轮的安装位,用来驱动配气机构、

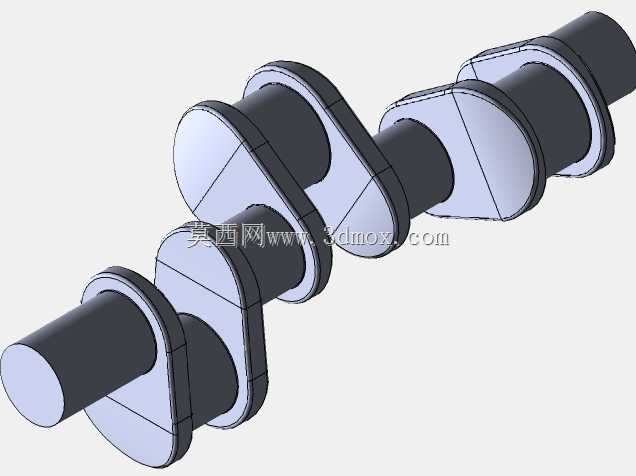

  机油泵等发动机附属部件。在实际工况中,曲轴需要承受周期性变化的气体爆发力、活塞连杆组的往复惯性力、旋转离心力的共同作用,所以结构设计时各截面的抗弯、抗扭截面系数都经过反复校核,平衡块的配重质量是根据连杆轴颈、连杆大头端的旋转质量换算后匹配的,保证曲轴在额定转速区间内运转时,主轴承座承受的附加载荷控制在许用范围内。从外形结构来看,这款曲轴为三拐结构,相邻连杆轴颈之间的夹角按照做功间隔角匹配,保证各缸做功顺序错开,动力输出更平顺,轴颈与平衡块的连接位置没有尖锐棱角,所有过渡位置都做了圆角处理,既减少了应力集中点,也能避免装配过程中锐边划伤轴瓦、密封件。在三维建模过程中,需要先确定各主轴颈的公共轴线,再根据偏心距、

  缸心距确定各连杆轴颈的空间位置,之后通过拉伸、旋转特征生成轴颈基体,再通过放样、扫描特征生成平衡块的轮廓,最后对所有过渡位置做圆角处理,建模完成后需要做动平衡仿真校验,确认不平衡量在允许范围内,同时做干涉检查,确认曲轴运转过程中与缸体、连杆、油底壳等周边部件不存在运动干涉。这类曲轴的尺寸参数需要匹配对应排量的发动机设计要求,主轴颈直径、连杆轴颈直径的选取需要根据轴承比压计算确定,过大的轴颈直径会增加摩擦损耗,过小则会导致轴承比压超标,加剧轴瓦磨损。油道的设计也是曲轴结构里的重要部分,一般会在主轴颈与连杆轴颈之间设计斜向油道,将主油道的压力机油引导到连杆轴颈表面,为连杆轴瓦提供润滑,建模时需要保证油道的通畅性,避免油道转角位置出现锐角导致机油流动阻力过大。
