折叠式多规格半径规测量工具结构

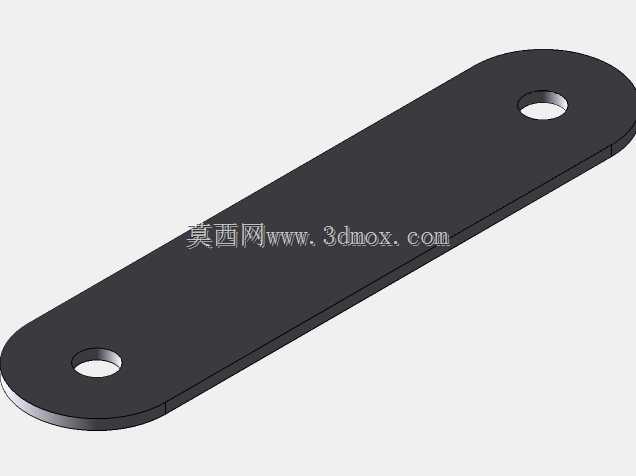

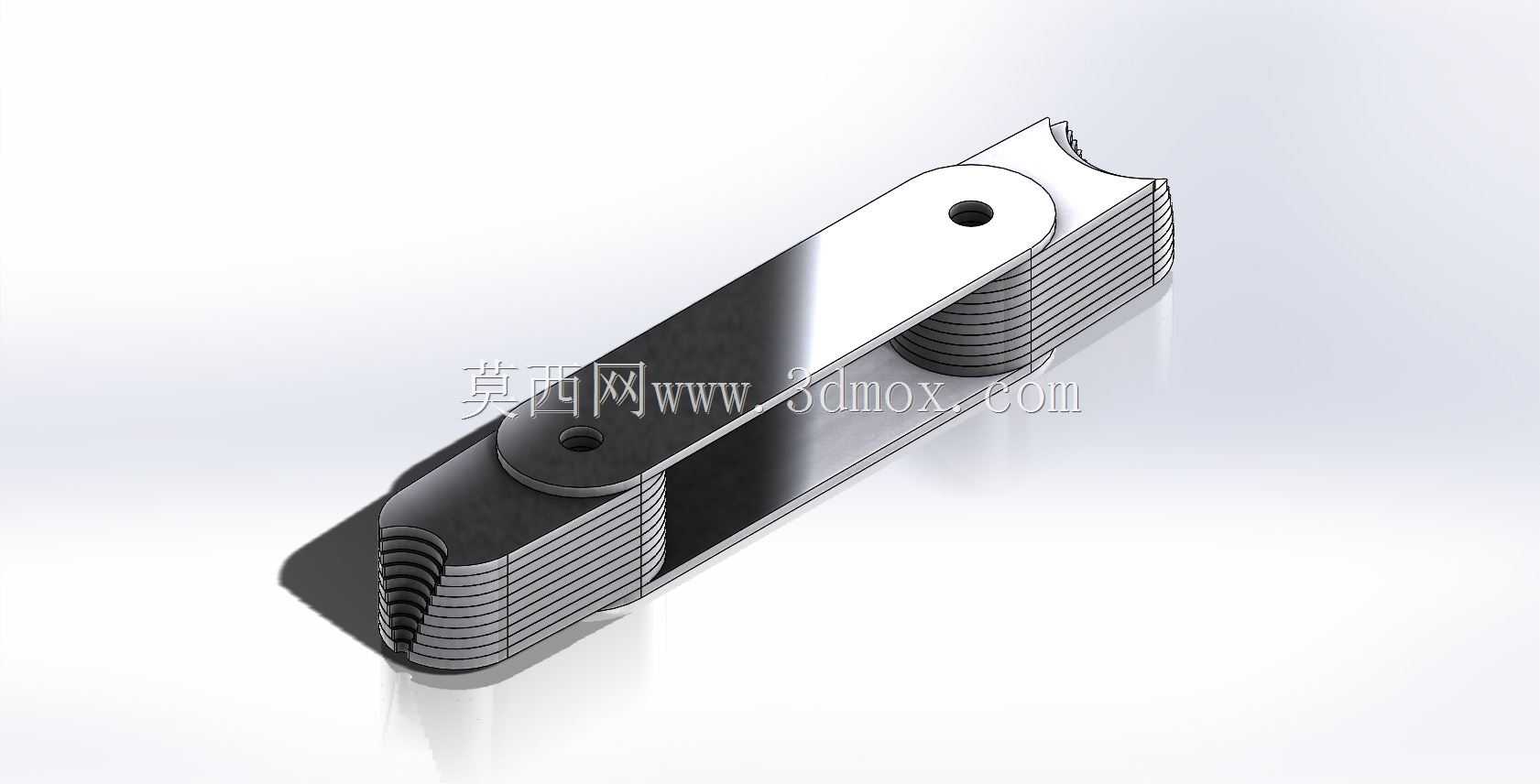

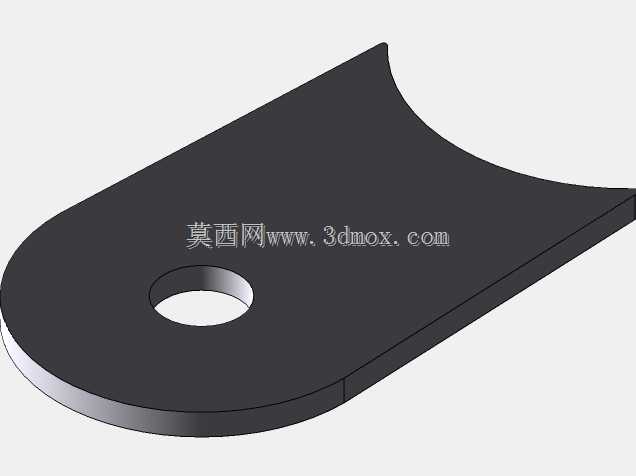

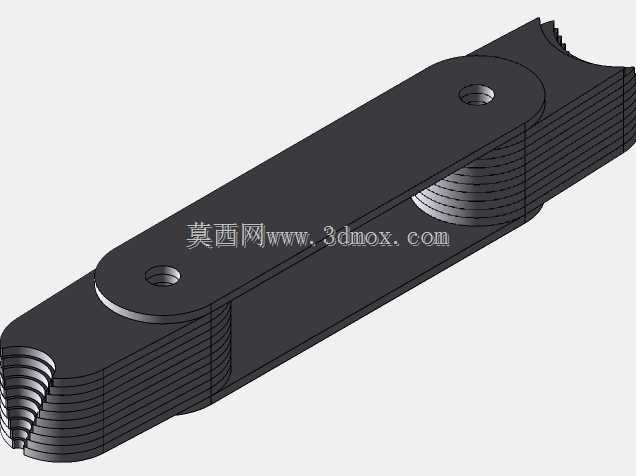

　　在机械加工现场的工序检验环节，半径规是一线质检、钳工作业时高频使用的接触式测量器具，这套折叠式半径规的结构设计，完全围绕现场快速比对圆弧轮廓的实际需求展开，没有多余的冗余结构。整套量具采用叠片式铰接结构，所有不同半径规格的测量片通过端部的铰接轴串联在一起，不用时可以完全收叠成规整的长条状，整体轮廓贴合手掌握持的弧度，作业人员揣在工服口袋里不会剐蹭布料，取放时单手就能完成开合，不需要额外的收纳盒辅助，适配车间内跨工位流转检验的使用场景。每一片测量片的两端分别加工出内凹、外凸两种圆弧测量面，分别对应检测工件的外圆弧半径、内圆弧半径，测量时直接将对应规格的测量面贴合在工件圆弧轮廓上，通过观察透光缝隙就能快速判断圆弧尺寸是否符合公差要求，

　　不需要复杂的读数操作，新入职的质检人员经过简单讲解就能熟练使用，检测效率远高于通用卡尺、千分尺针对圆弧的间接测量方式。设计时将所有测量片的铰接端做了统一的圆角处理，反复开合时不会划伤操作人员的手指，每片测量片的厚度控制在1.2mm，既保证了测量片自身的刚性，贴合工件时不会因为手部施力产生形变影响测量精度，又能控制整套量具收叠后的整体厚度，收叠后整体厚度不超过18mm，宽度控制在25mm，展开后单枚测量片的有效测量长度不短于30mm，测量时手部握持铰接端不会遮挡测量面，观察透光缝隙时视线不受阻碍。测量片的边缘做了0.1mm的倒角处理，没有锋利的毛刺，长期反复拿取使用也不会割伤手部，同时避免测量片边缘磕碰工件表面留下划痕，

　　针对精加工面的工件检测时也不会损伤工件表面质量。铰接轴的阻尼经过匹配调试，开合时每一片测量片都能稳定停在需要的角度，不会因为自重随意晃动，选片时可以快速拨开不需要的规格，找到对应半径的测量片后不需要额外固定就能直接进行比对作业，在狭小的设备内部空间检测圆弧时，单手就能完成选片、贴合、观察的全流程操作，不需要双手配合，适配设备装配、维修时的受限空间作业需求。这套半径规的测量范围覆盖了日常机械加工中最常用的小半径区间，从R1到R15的规格依次排布，每一片测量片的表面都蚀刻有清晰的半径数值标识，标识位置靠近铰接端，不会因为长期摩擦磨损导致规格数值模糊，现场使用时不用反复核对规格，选片效率更高。和传统散装的半径样板相比，

　　这种折叠铰接的结构不会出现单片测量片丢失的情况，日常维护只需要定期在铰接轴处滴少量轻质润滑油，保证开合顺畅即可，不需要特殊的养护流程，适合加工车间、装配现场、维修班组等多场景长期使用。在模具修配环节，作业人员可以用它快速比对模具型腔的圆角修磨精度，修磨过程中随时贴合检测，不需要反复将工件搬到检验台用投影仪测量，大幅缩短修配的辅助时间；在钣金折弯工序的首件检验时，也可以用它快速检测折弯圆角的尺寸是否符合工艺要求，及时调整折弯机的下压参数，避免批量报废；在五金零件的去毛刺工序后，还可以用它核对倒角、圆角的加工尺寸是否符合图纸要求，不需要复杂的检测设备就能完成快速判定。整套结构没有易损的电子元器件，完全依靠机械结构实现功能，在车间多油污、多粉尘的环境下也能稳定使用，不会因为环境因素出现测量失效的问题，是机械加工、模具制造、设备维修领域不可或缺的常规量具。
