简易液压挖掘作业机械臂结构设计

项目分类:挖掘机 发布时间:2022-06-09 ID:655911
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计
  • 简易液压挖掘作业机械臂结构设计

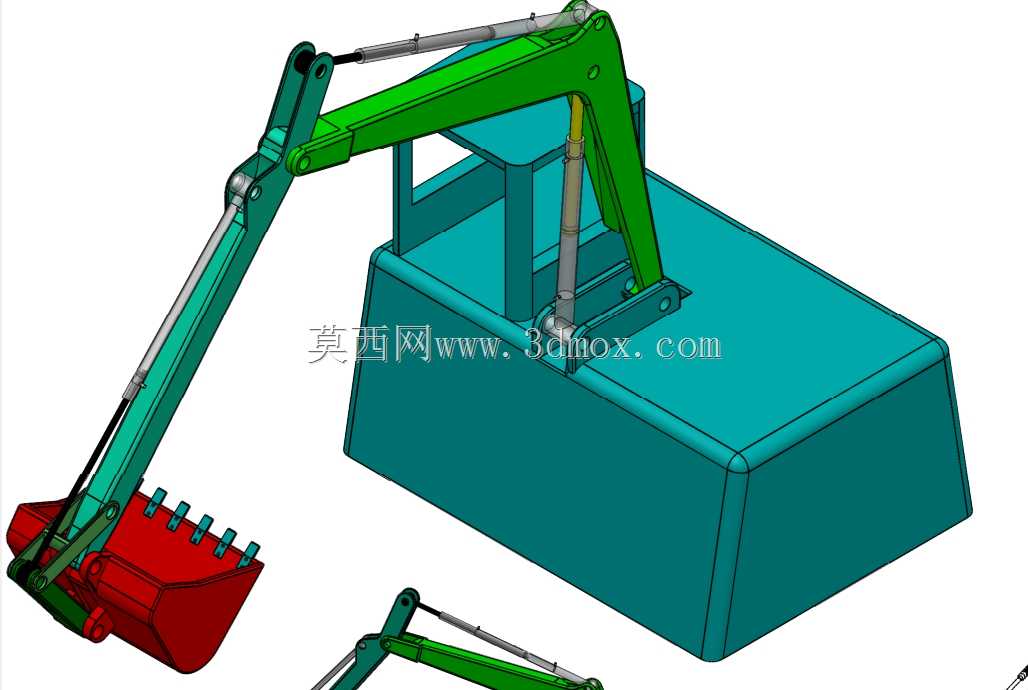

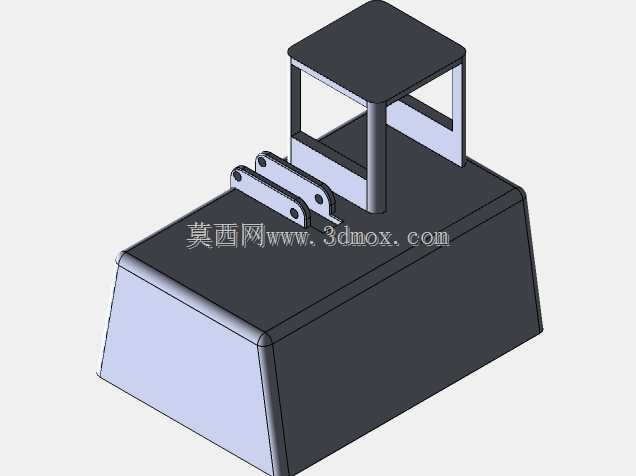

  这套挖掘作业装置的三维结构,核心围绕小型土方作业场景的功能需求搭建,可适配小型场地平整、沟槽开挖、散料转运这类常见的工程作业场景,也可作为教学演示、原理验证的实训结构使用。从结构布局来看,下部采用箱型基座作为承载主体,这类基座的设计优先考虑了作业时的抗倾覆稳定性,箱型结构的内部空腔可预留安装液压泵站、控制阀组的空间,基座的底面边界尺寸设计时充分考虑了安装固定的需求,可直接通过螺栓固定在移动底盘或者固定作业平台上,基座的顶面预留了动臂铰接支座的安装位,支座的位置经过受力校核,确保动臂在最大挖掘半径作业时,基座的受力分布均匀,不会出现局部应力集中的问题。上部的工作装置采用经典的反铲挖掘结构布局,由动臂、斗杆、铲斗三个主要作业构件,

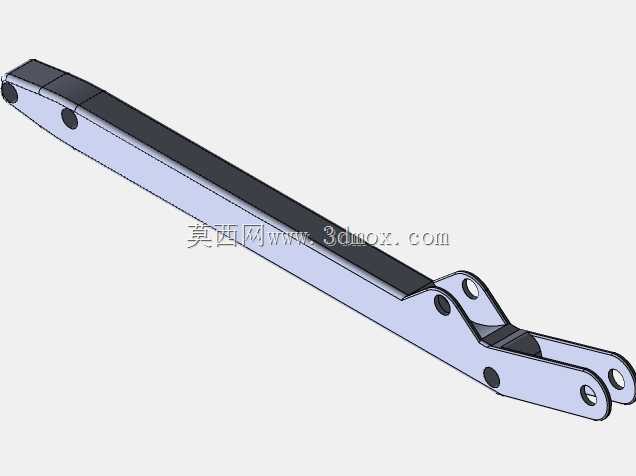

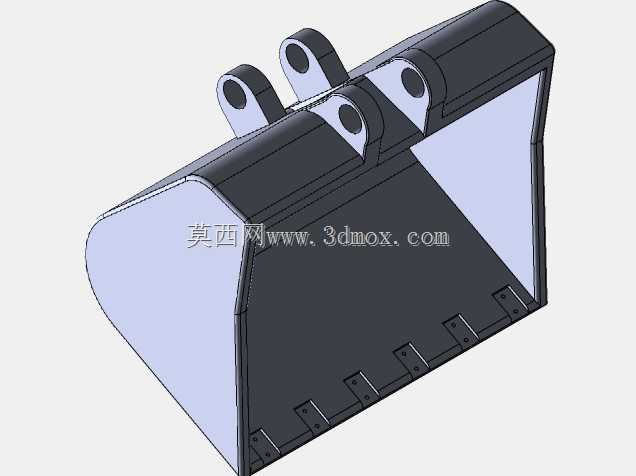

  搭配三组液压油缸组成完整的作业执行机构。动臂采用变截面箱型焊接结构设计,相比实心结构在保证结构强度的前提下大幅降低了自重,动臂与基座铰接点的位置、动臂油缸的铰接点位置经过运动轨迹仿真验证,可实现动臂从贴近地面到最大举升高度的全范围动作覆盖,动臂的最大举升高度可满足常规小型作业的卸料高度需求,不会出现举升不足导致卸料撒漏的问题。斗杆连接在动臂前端,通过斗杆油缸驱动实现收展动作,斗杆的长度设计匹配动臂的作业半径,可保证在挖掘作业时,铲斗能获得足够的挖掘切入力,斗杆与动臂的铰接处预留了润滑脂加注通道,方便后期维护时的保养操作,减少铰接部位的磨损。前端的铲斗采用带斗齿的切削结构,斗齿的排布角度经过优化,切入土层时的阻力更小,

  铲斗的容量匹配整套工作装置的承载能力,避免出现过载导致的结构变形,铲斗与斗杆的铰接点、铲斗油缸的铰接点位置设计,可保证铲斗能实现完整的挖掘、收斗、卸料动作,收斗角度可确保满斗运输时物料不会洒落,卸料角度可保证斗内物料能完全卸出,不会出现粘斗残留的问题。整套液压驱动系统的油缸布置采用内嵌式布局,油缸的管路走向沿着结构件的表面排布,预留了管夹安装位,避免作业过程中管路与结构件发生摩擦破损,油缸的选型匹配各铰接点的受力需求,动臂油缸承担举升负载,选型时优先考虑大推力的油缸规格,斗杆油缸承担挖掘时的主要进给推力,铲斗油缸负责铲斗的翻转动作,三组油缸的动作通过控制阀组实现联动,可完成复合挖掘动作,提升作业效率。从安装边界来看,

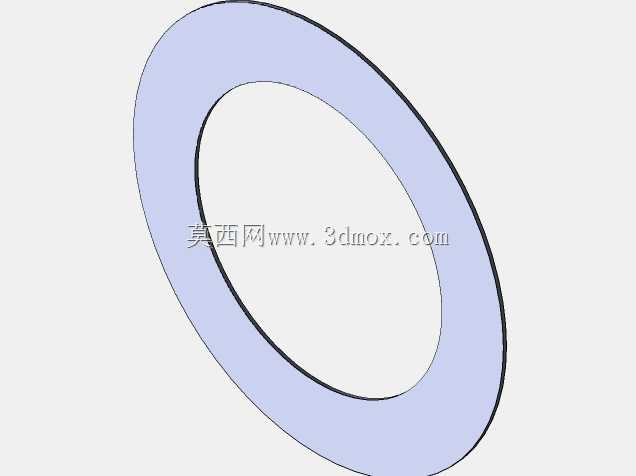

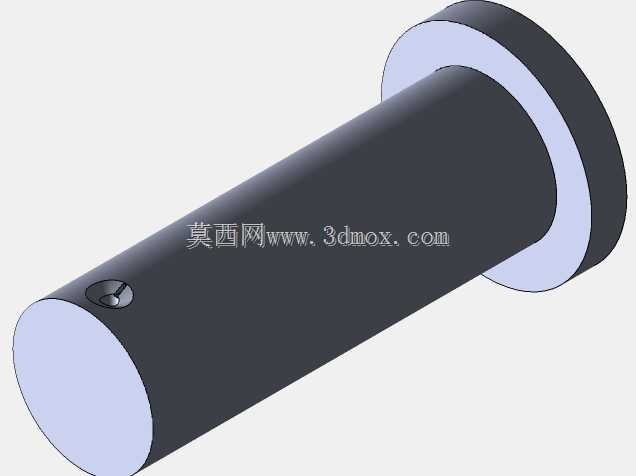

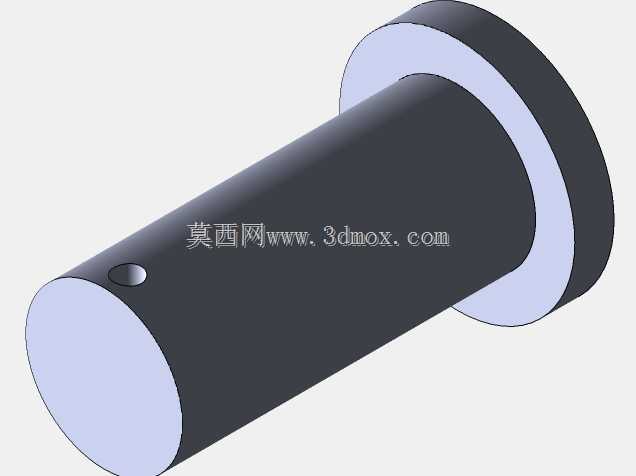

  整套工作装置与基座的连接采用铰接销轴的连接方式,销轴的直径经过抗剪切强度校核,可承受最大挖掘力下的剪切载荷,销轴两端设置了轴向定位挡板,防止作业过程中销轴窜动脱出,基座的安装孔位采用标准化的间距设计,可适配多数小型通用底盘的安装接口,不需要额外做转接结构即可完成装配。在结构细节设计上,所有铰接部位都采用了轴套配合的结构,轴套选用耐磨铜合金材质,可降低铰接部位的磨损速率,延长结构的使用寿命,所有结构件的棱边都做了倒角处理,避免装配和维护过程中出现锐边划伤的问题,箱型结构件的表面预留了减重孔,同时也方便内部结构的焊接加工和后期的防腐涂装作业。这套结构的运动轨迹经过仿真验证,在最大挖掘半径位置时,铲斗的挖掘力可满足普通土层、砂石散料的挖掘需求,在最小作业半径位置时,可实现贴近基座位置的挖掘作业,不会出现作业死角,动臂下放至最低位置时,铲斗可下探至基准面以下足够深度,满足浅沟槽开挖的深度需求。
