喷涂作业用活塞隔膜式流体输送泵结构

　　在中小流量流体增压输送场景里，尤其是家装喷涂、小型工件表面涂装、低压药剂喷施这类工况下，常规柱塞泵容易因为输送介质里的细微颗粒出现密封件快速磨损，单腔隔膜泵又存在输出压力脉动过大、喷涂面均匀性差的问题，这款活塞隔膜复合结构的泵体，就是针对这类痛点完成的结构设计。从实际作业的适配性来看，它的额定输出流速覆盖130-150升/分钟的区间，刚好匹配中小型无气喷涂机、移动式植保喷雾设备的流量需求，既不会因为流量不足导致作业效率低下，也不会因为流量冗余过大造成动力匹配浪费。

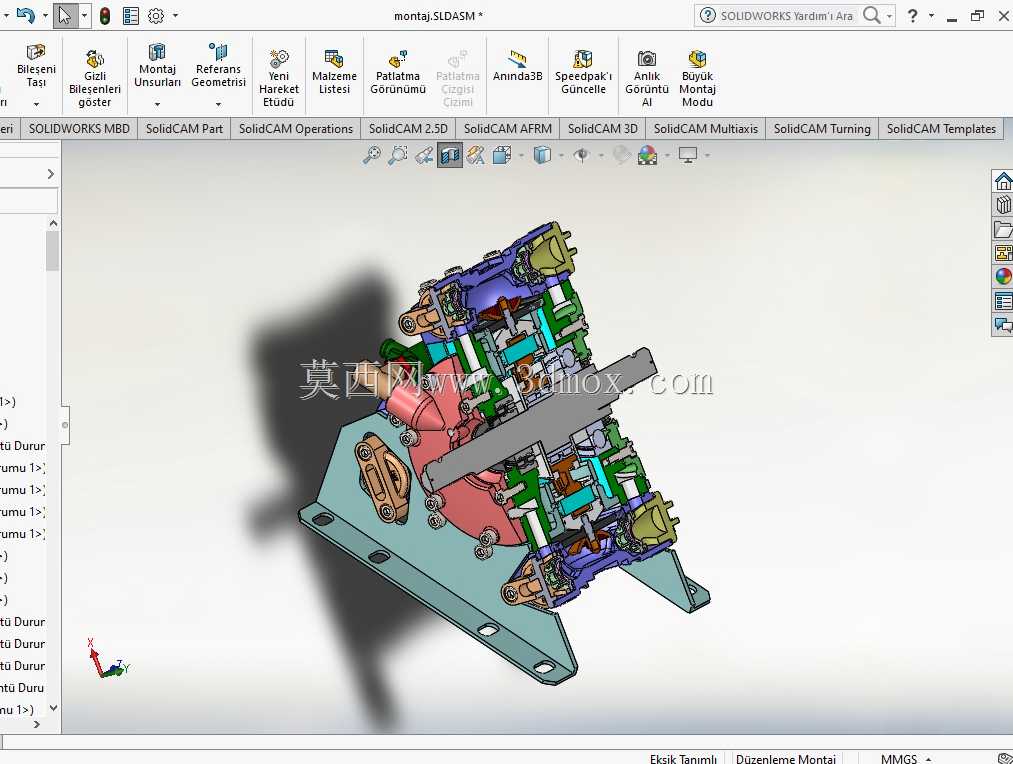

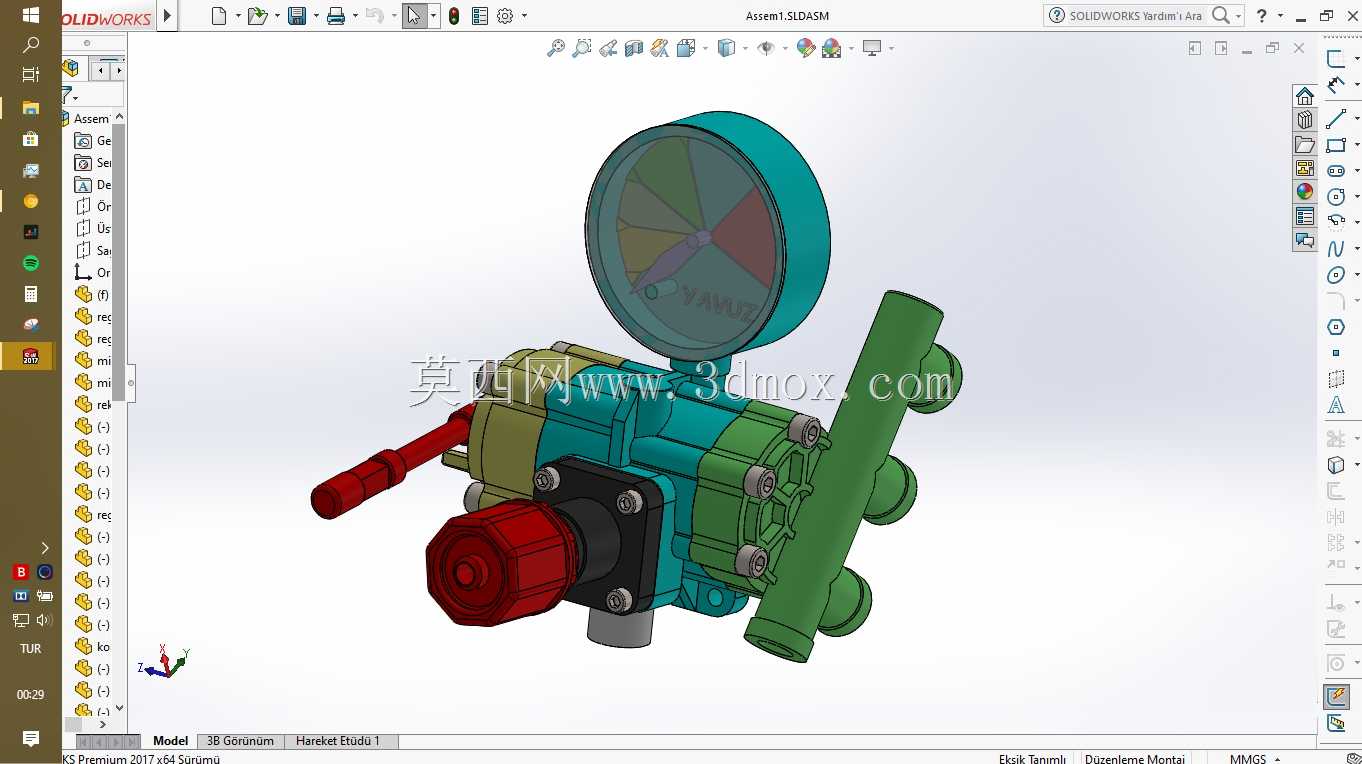

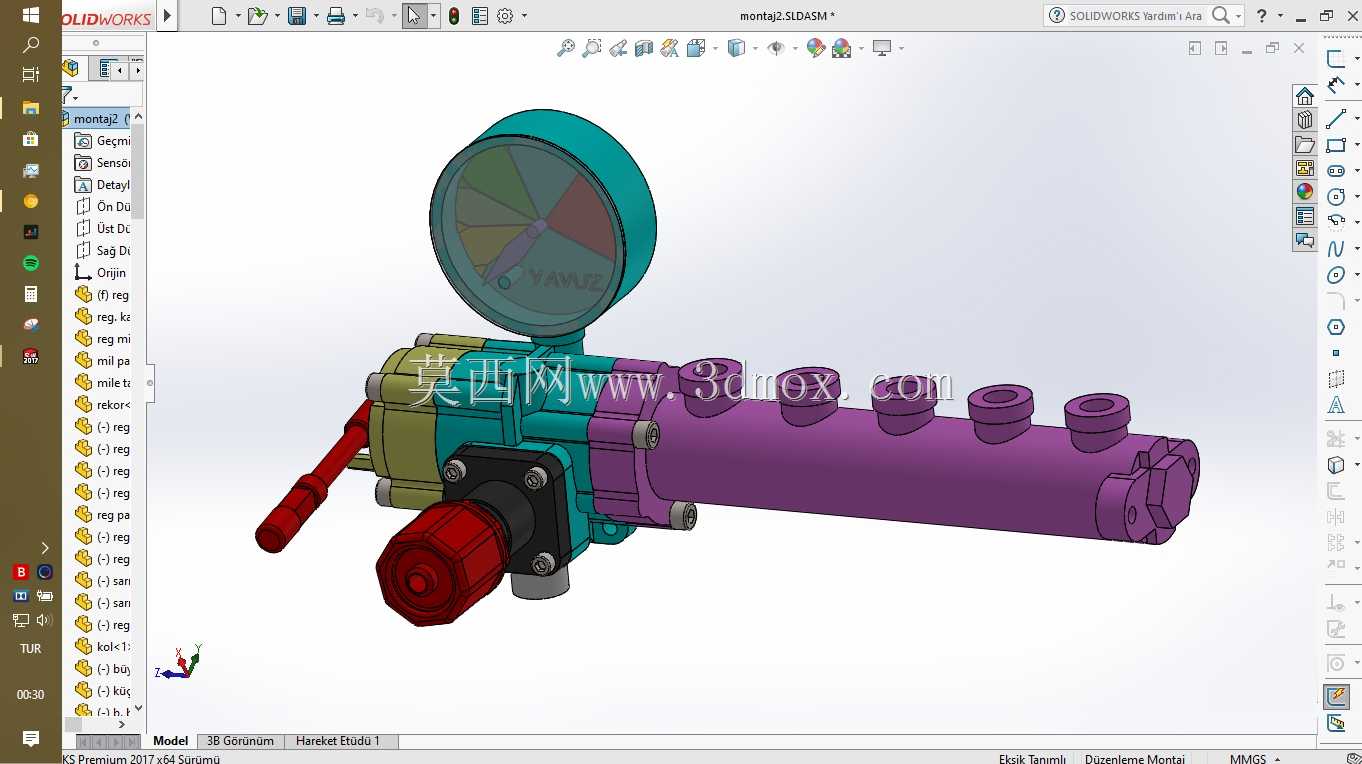

　　设计过程中没有采用单一的活塞或者隔膜传动逻辑，而是把活塞的高压稳定输出特性和隔膜的介质隔离特性结合起来：传动端的活塞组件负责建立稳定的压力腔压差，隔膜组件将传动腔的液压油和输送的喷涂介质完全隔离开，避免涂料、药剂这类带有颗粒或者腐蚀性的介质直接接触活塞密封件，从结构根源上降低密封副的磨损失效概率。配套设计的三组调节器分别对应输出压力稳压、流量过载溢流、空载卸荷三个功能，在实际喷涂作业时，稳压调节器可以把输出压力的波动幅度控制在很小的区间，避免喷枪出料忽大忽小造成的漆面厚薄不均；过载溢流结构在管路堵塞或者喷枪突然关闭时，能快速将多余的流量导回低压腔，避免泵腔内部压力骤升损坏密封或者壳体；空载卸荷结构则能在设备待机时降低传动负载，减少动力端的无效磨损。

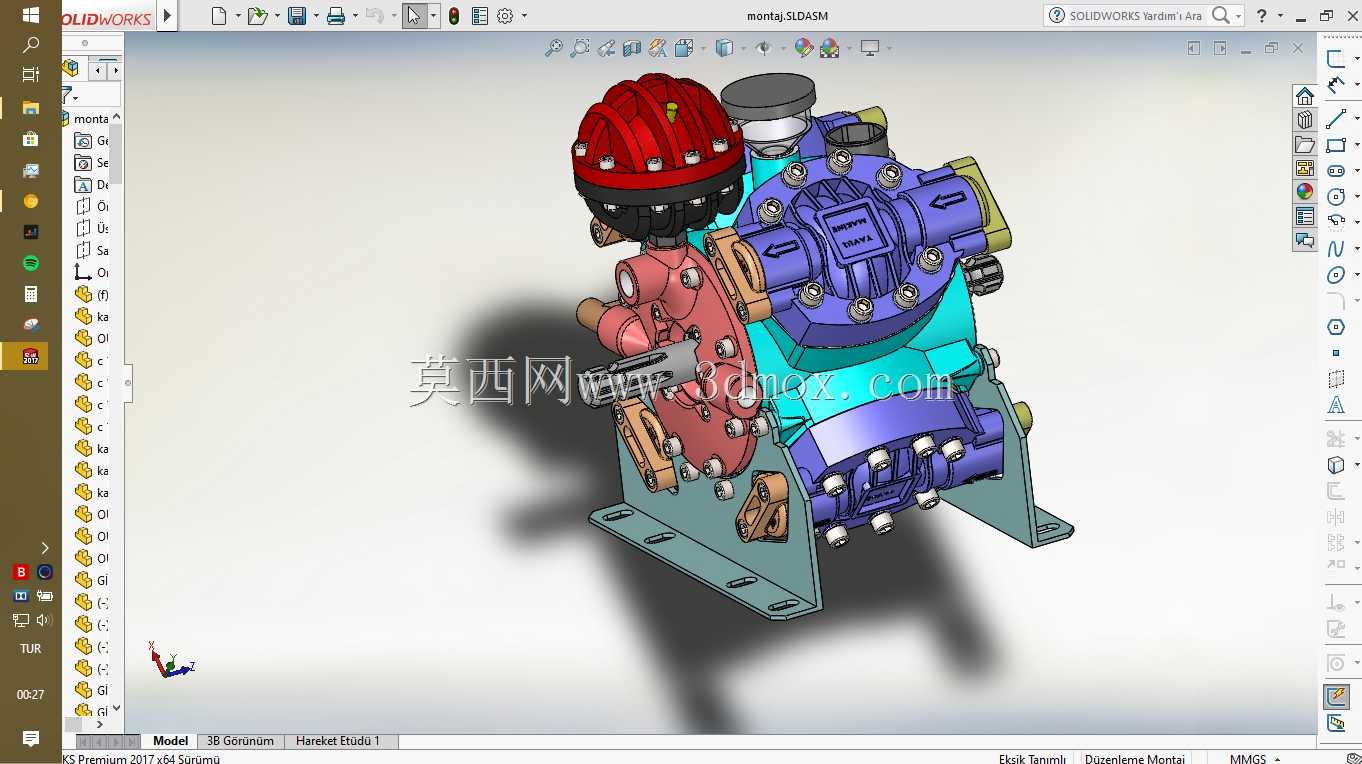

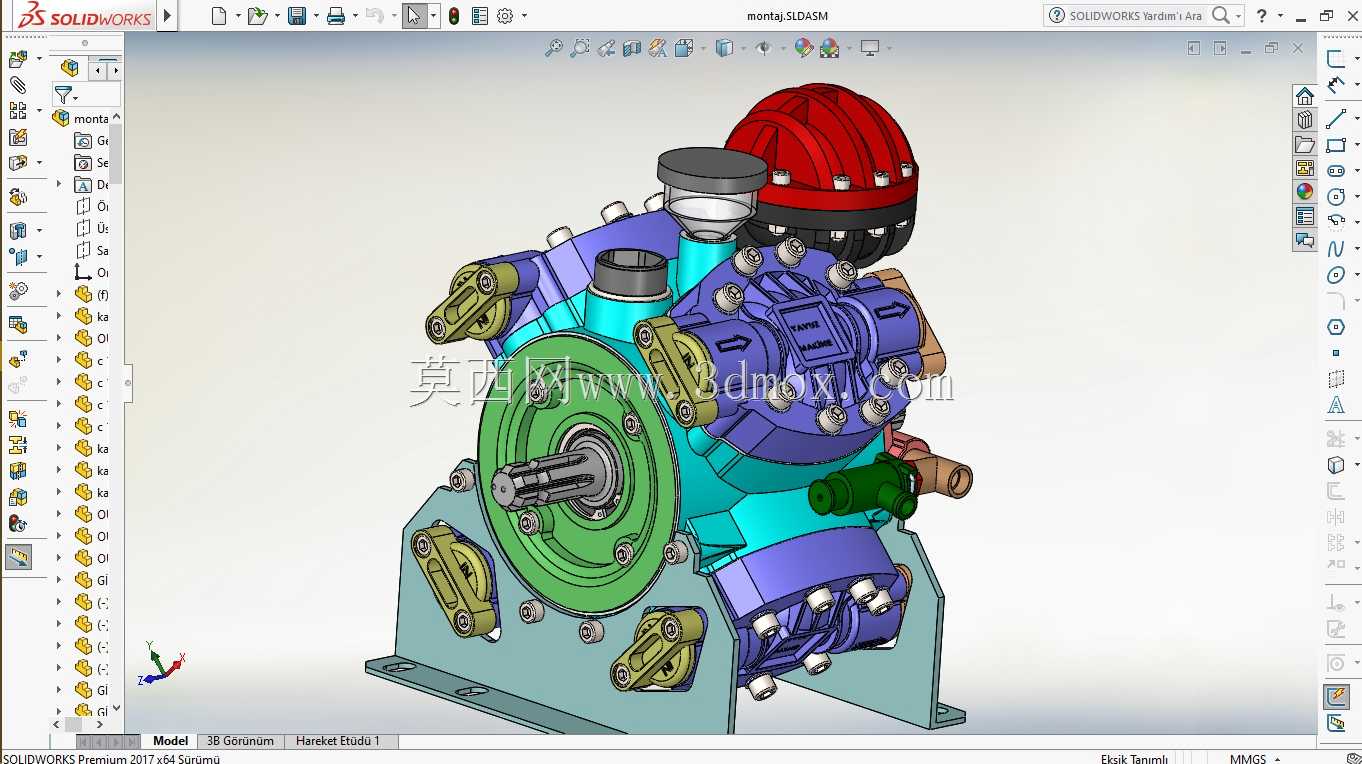

　　从安装边界的尺寸设计来看，泵体采用底部一体式安装支座，支座上预留的四个安装孔位按照通用小型喷涂设备的机架安装间距做了适配，安装时不需要额外做转接支架，直接通过螺栓就能固定在移动式机架或者固定工位的安装台面上。泵体的动力输入轴采用标准的键连接结构，轴伸尺寸和通用的小型汽油机、单相异步电机的输出端匹配，选型配套时不需要额外定制联轴器，降低整机的装配复杂度。进出液接口的位置设计在泵体侧上方，接口采用通用的管螺纹规格，现场接装输送软管时不需要特殊的转接接头，日常维护拆换也很方便。

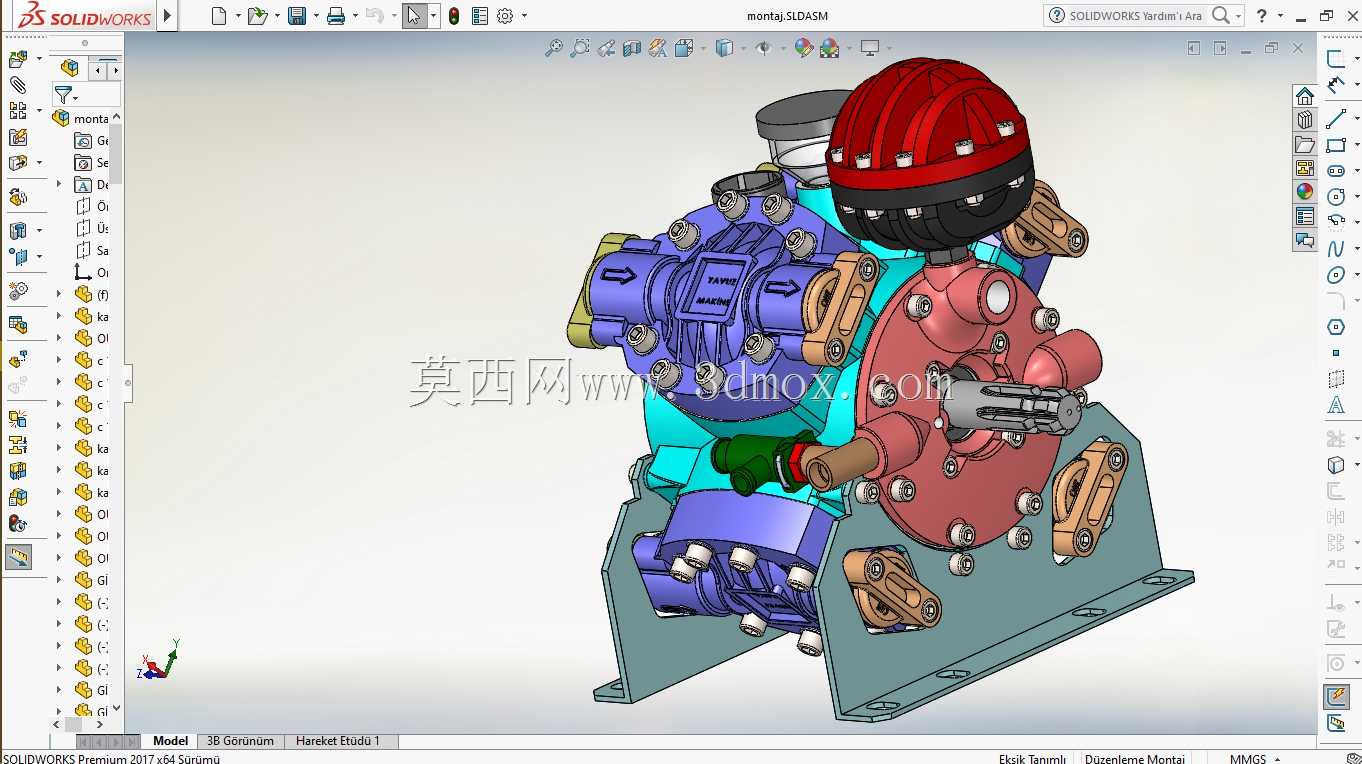

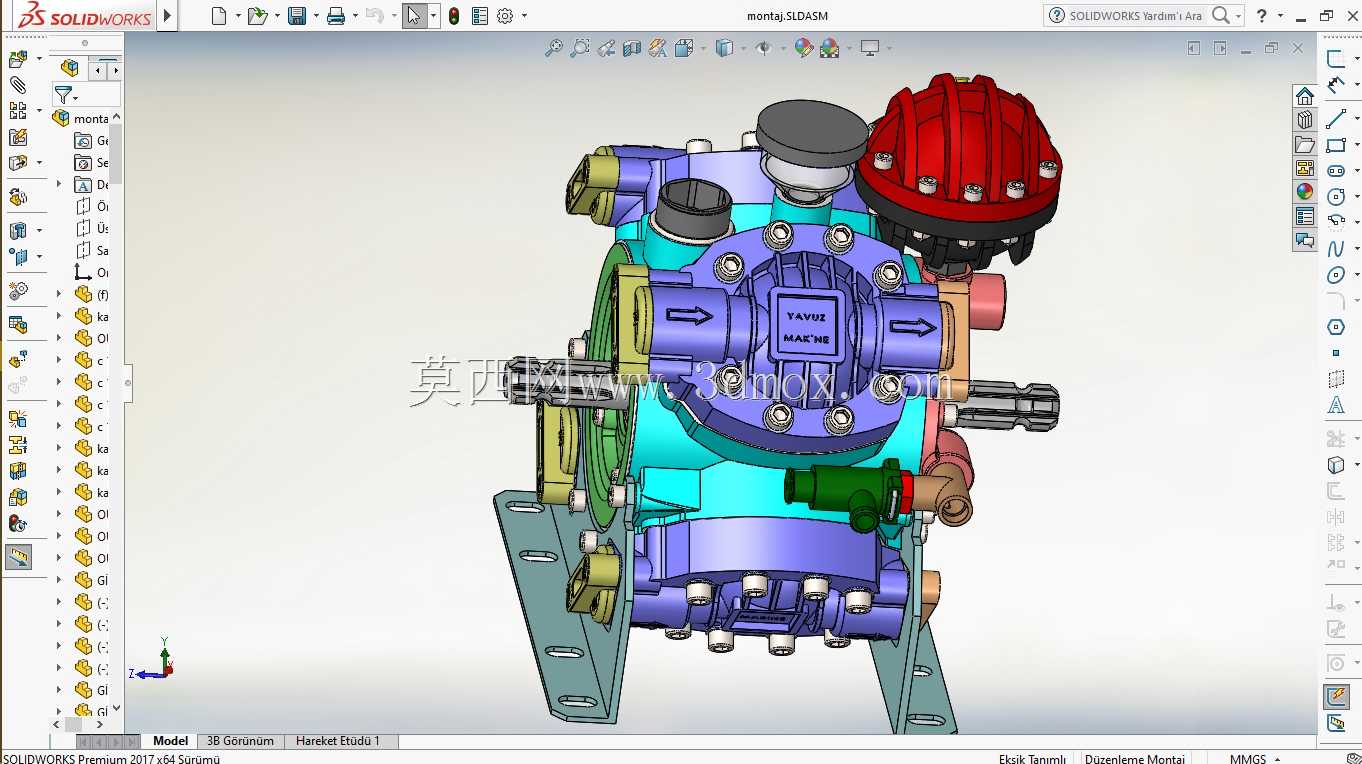

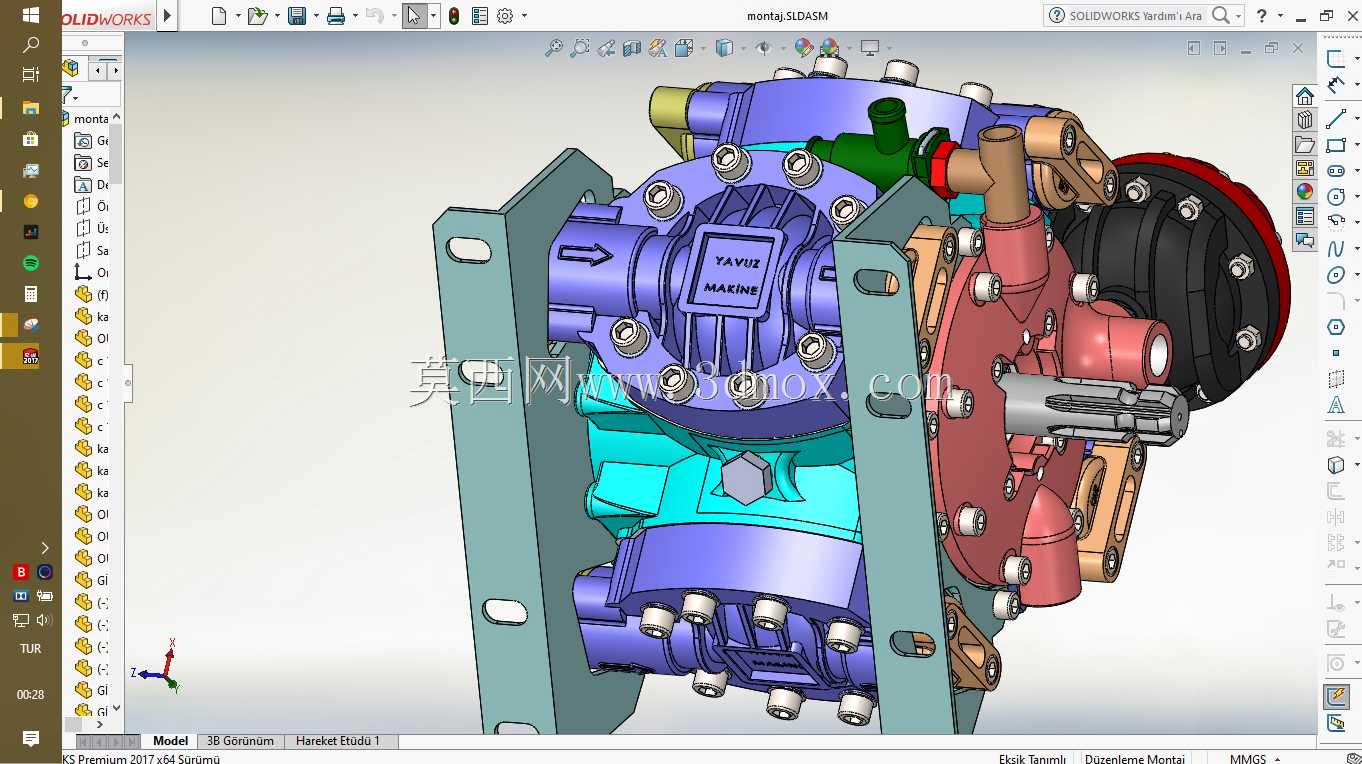

　　结构细节上，泵头的各个阀组采用模块化的嵌装设计，每个进出液阀组都可以单独拆卸，日常清理阀球卡滞、更换阀座密封的时候，不需要把整个泵头从机架上拆下来，只需要拆开对应阀组的压盖就能完成维护。泵体外部的各个连接螺栓的排布都预留了标准扳手的操作空间，现场维护时不会出现螺栓位置被其他结构遮挡、工具无法伸入的问题。隔膜腔的限位结构做了行程冗余设计，即使出现瞬时压力超调，隔膜也不会因为过度形变出现撕裂，延长核心易损件的更换周期。

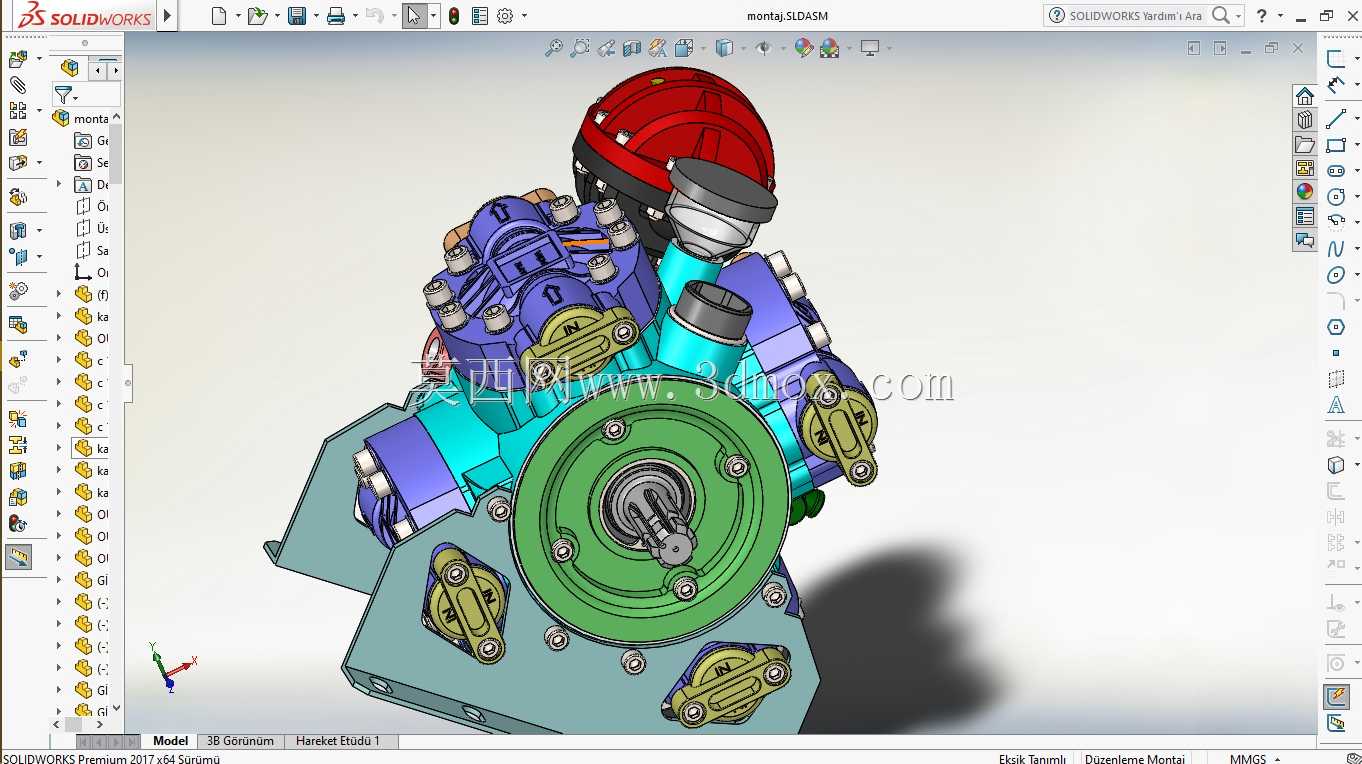

　　这款泵体的结构设计完全围绕实际喷涂作业的使用需求展开，没有做冗余的花哨结构，所有的尺寸配合、安装位置、功能结构都是为了降低现场使用的故障率、减少维护工作量、提升输出流体的稳定性，不管是用来做小型喷涂设备的核心泵体选型参考，还是作为同类隔膜泵结构设计的建模参照，都能提供很具象的结构参考，建模过程中所有的配合尺寸、装配关系都按照实际加工装配的逻辑做了还原，没有出现干涉或者工艺无法实现的结构。
