双活塞双膜结构喷雾泵三维结构设计

　　这款双活塞双膜结构的喷雾泵，核心面向农业植保消杀、小型工位喷淋降尘、低压药剂精准喷施这类对流量稳定性有要求的作业场景，区别于单柱塞喷雾泵的脉冲波动问题，双膜双活塞的对称布局能在往复作业过程中抵消大部分轴向冲击力，同时让输出流体的压力曲线更平缓，避免喷施过程中出现雾粒忽大忽小、近端喷量过载远端供压不足的问题。从实际作业适配性来看，这类泵不需要搭配高压气源辅助，仅靠自身活塞带动膜片往复形变就能完成流体抽吸与增压输出，对于没有外接气源的户外移动作业场景适配性更强，比如山地果园的背负式作业、小型消杀设备的集成搭载，都不需要额外配套气路组件，能有效压缩整套设备的整体重量。

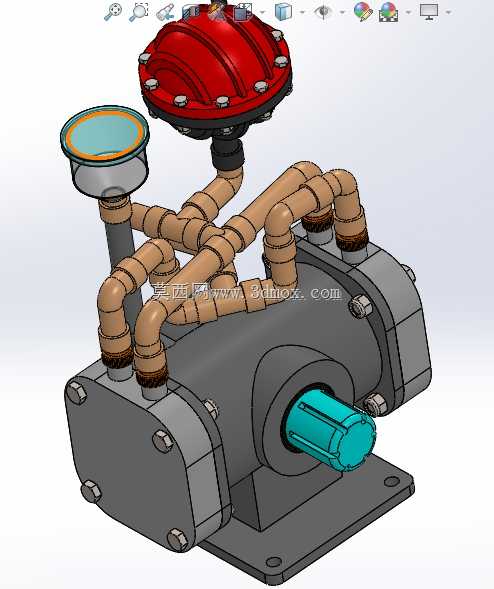

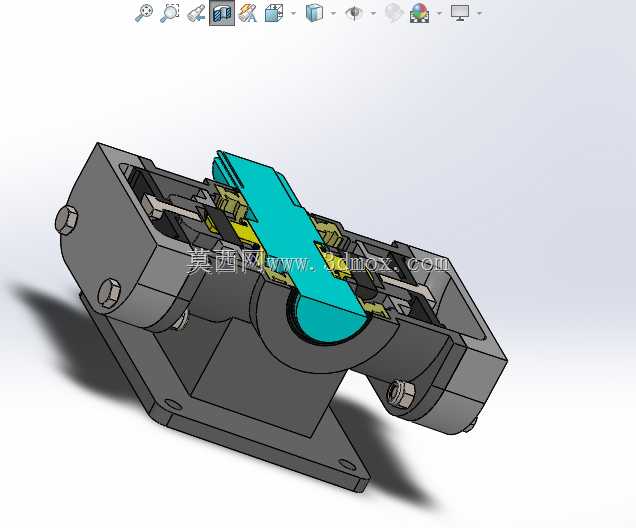

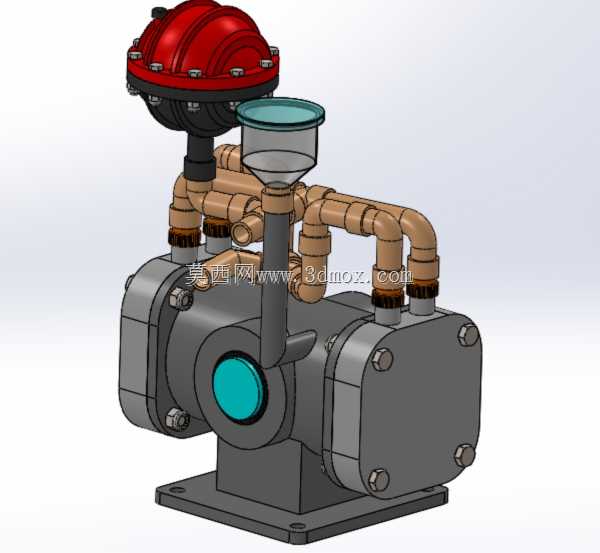

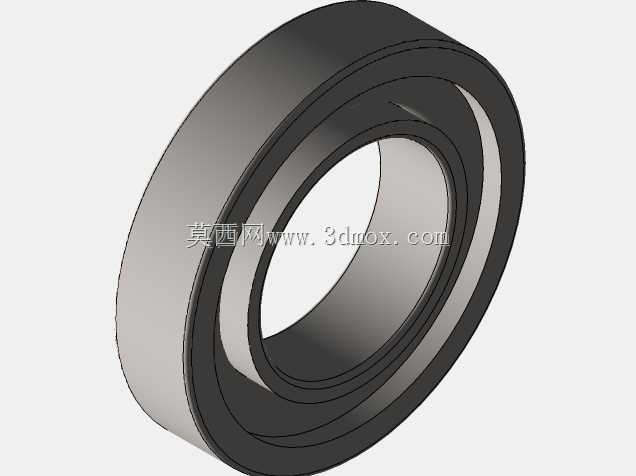

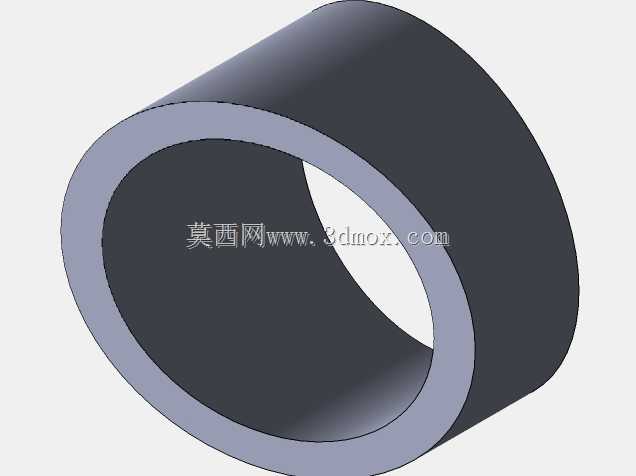

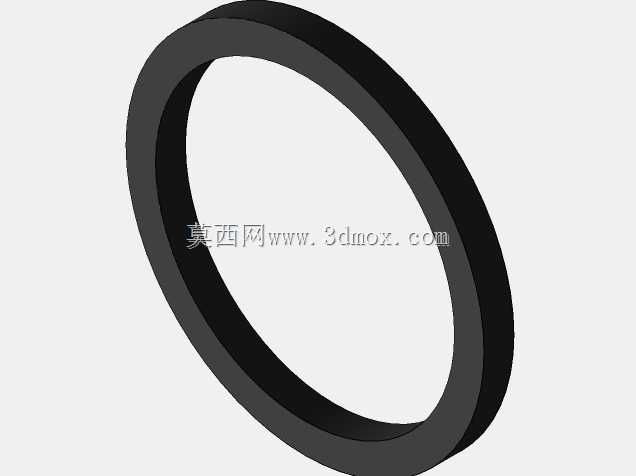

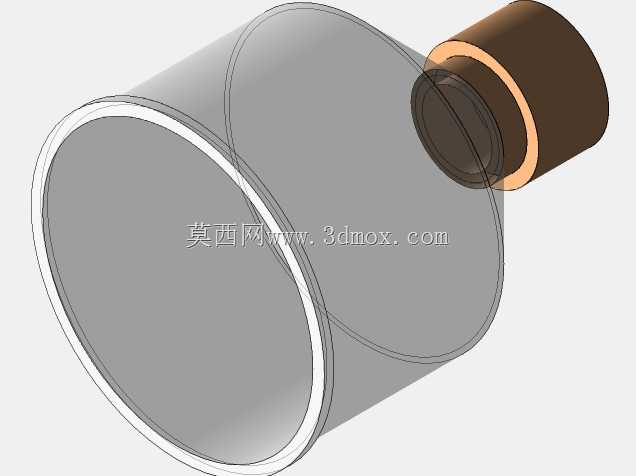

　　从结构设计逻辑来看，整个泵体采用对称式的腔体布局，两侧活塞做反向同步运动，当一侧活塞带动膜片向内收缩形成腔体正压推送流体时，另一侧活塞带动膜片向外扩张形成腔体负压完成流体抽吸，两组腔体通过单向阀组交替对接进料口与出料管路，不需要额外设置分流配流结构，靠膜片的往复形变就能完成连续的流体输送，这种结构也避免了活塞直接与输送流体接触，尤其是输送带有弱腐蚀性的药剂、含微小固体颗粒的混悬液时，膜片能将活塞组件与输送介质完全隔离，减少活塞密封件的磨蚀损耗，延长核心运动部件的维护周期。进料端特意设置了敞口式的漏斗进料结构，不需要做密封式的管路压接，对于需要频繁更换喷施介质、或者临时添加溶剂的作业场景，能直接从漏斗位置加注流体，减少管路拆装的步骤，同时进料口的通径做了放大处理，能适配黏度稍高的流体介质，避免高黏度介质抽吸过程中出现进料不足、气蚀的问题。

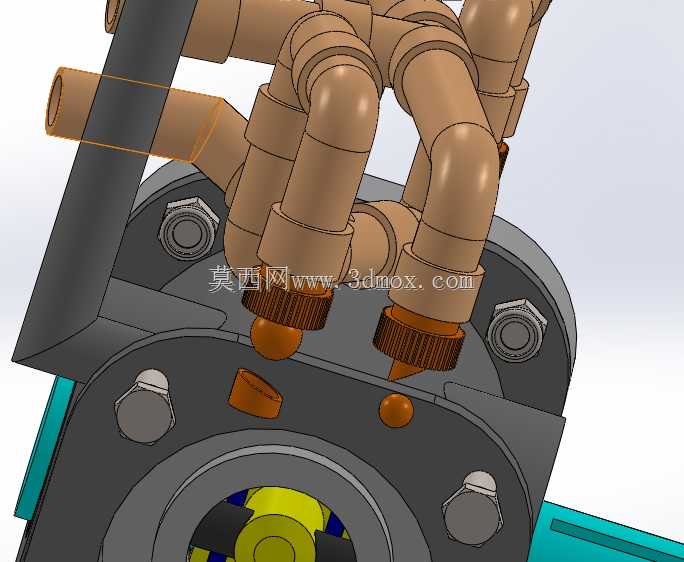

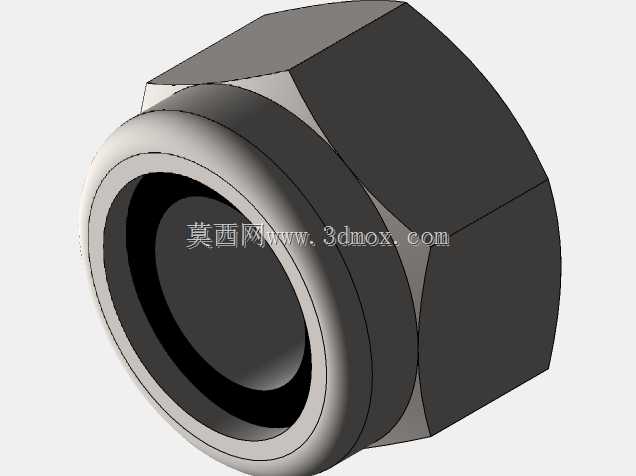

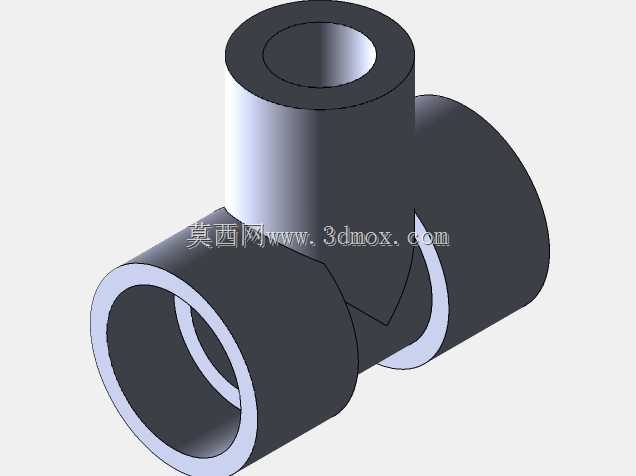

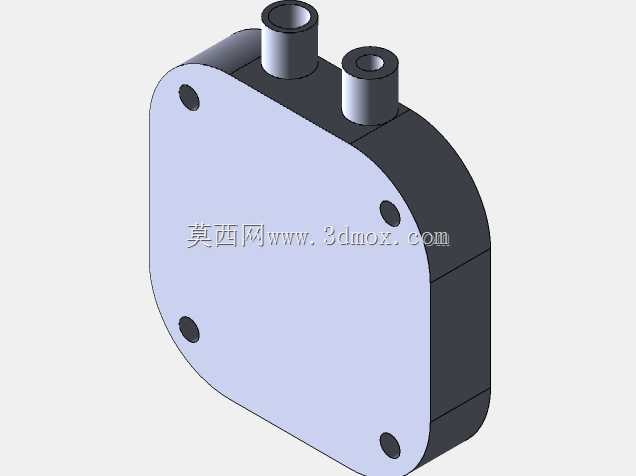

　　泵体的安装基座采用整体式的平板安装结构，基座上预留了四个对称的固定安装孔，安装边界的长宽尺寸控制在紧凑区间，不管是搭载在移动小车上、还是固定在设备机架上，都不需要占用过大的安装空间，基座与泵体主体之间做了加强筋过渡，能承受活塞往复运动产生的持续振动，避免长期作业后基座与泵体连接位置出现应力开裂。进出料的管路连接全部采用快插式的铜质接头，管路走向沿泵体上部做对称排布，既减少了管路弯折带来的流阻损失，也能让整体管路布局更规整，后期维护时拆装管路不需要做复杂的对位调整。上部的红色膜片腔端盖采用快拆式的螺栓压接结构，当膜片出现老化磨损需要更换时，只需要拆卸端盖的一圈固定螺栓就能直接更换膜片，不需要拆解整个泵体的活塞传动组件，能大幅缩短现场维护的耗时。

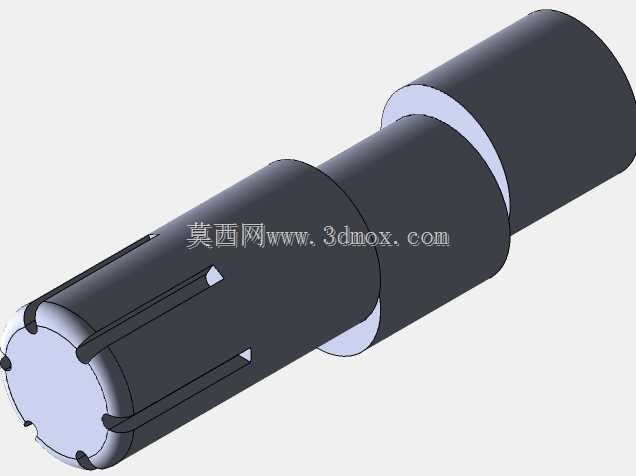

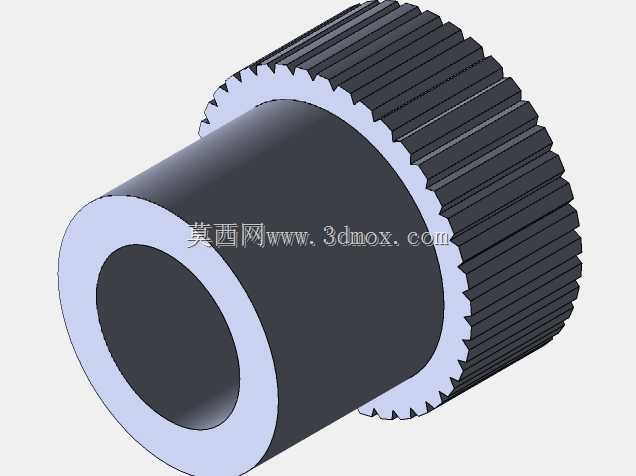

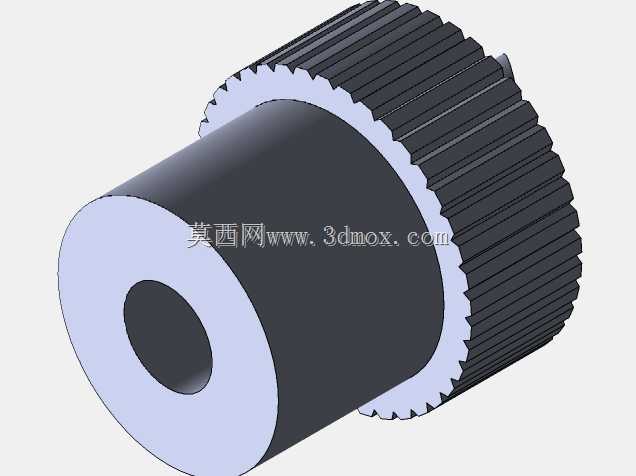

　　从功能特性来看，这款泵的输出压力可以通过活塞的往复行程做适配调整，针对需要细雾喷施的场景可以调大活塞行程提升输出压力，让雾粒直径更均匀；针对大流量淋洗的场景可以调小活塞行程降低输出压力，提升单位时间的流体输送量。传动端的侧部设置了动力输入轴，能直接对接低速电机、小型内燃机的动力输出端，不需要额外搭配减速换向机构，动力传递路径更短，传动过程中的能量损耗也更低。整个泵体的运动部件全部做了密封式的腔体防护，户外作业时能阻挡灰尘、泥水进入活塞传动区域，避免杂质进入运动副造成异常磨损。膜片选用耐屈挠的弹性材质，能承受每分钟上百次的往复形变不会出现早期疲劳开裂，适配长时间连续作业的使用需求。在实际选型适配时，这款泵不需要配套复杂的控制组件，只要匹配对应转速的动力源就能稳定工作，对于小型设备集成商来说，能减少配套组件的采购成本，也能降低整套设备的故障点，提升设备整体的运行可靠性。
