二层石砌民居修缮加固结构三维设计

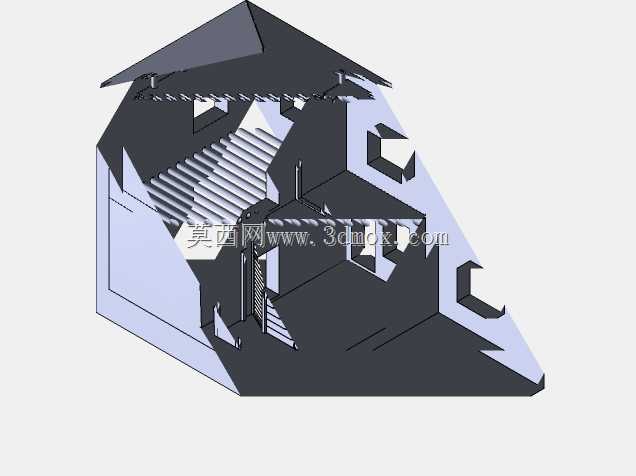

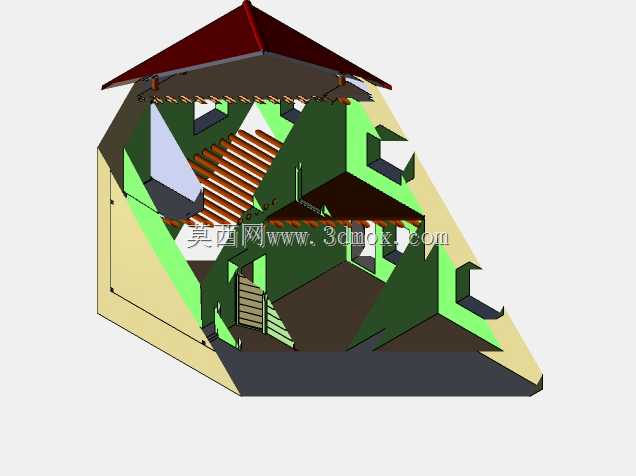

　　这套三维结构模型针对老旧两层石砌民居的结构失稳问题搭建，还原了修缮加固全流程的构造细节，可直接用于乡村老旧民居改造、历史民居保护性修缮的施工交底与结构验算场景。模型完整呈现了建筑原有构造特征：首层为0.5米厚块石砌筑墙基，二层为泥砖砌体结构，原建筑后墙总长度达6米，因早年洪水浸泡导致基础移位，墙体出现向外倾斜变形，倾斜量从墙中位置向外侧偏移0.5至1米，同时首层顶板与墙体间无可靠拉结，原4.5米宽、6米长的木质楼梯段也因结构变形出现脱空，墙体内部因基础位移产生附加弯曲应力，上部砌体完整性受损，存在局部坍塌风险。设计阶段首先明确加固边界：所有加固作业均在建筑内部产权范围内开展，不超出外墙原有占地轮廓，避免侵占外部相邻地块空间，

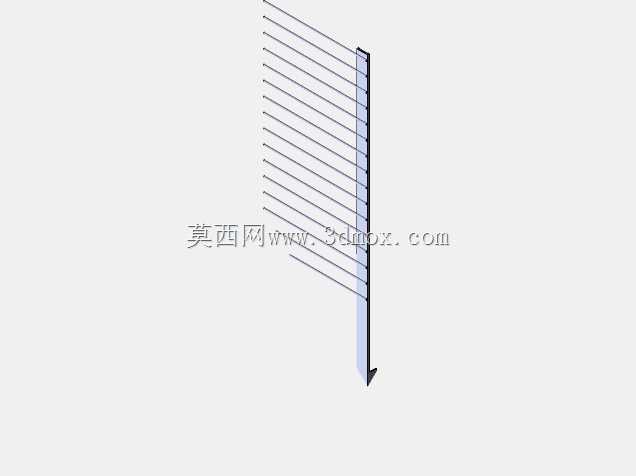

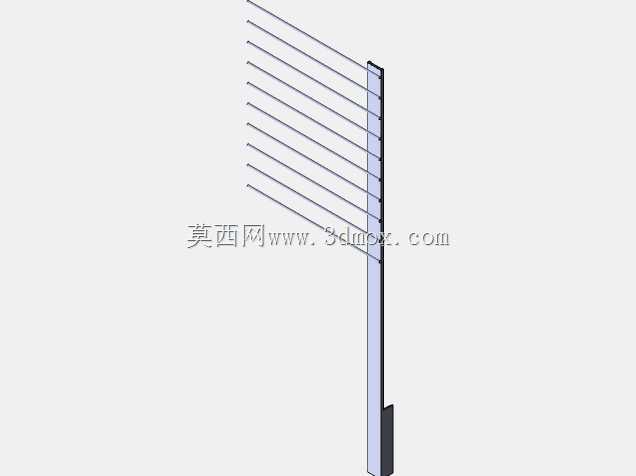

　　所有钢构件均采用工厂预制、现场栓接的装配方案，减少现场湿作业量，降低对原有砌体的二次扰动。针对墙体倾斜问题，模型中沿后墙背面通长设置型钢支撑体系，采用等边型钢与I型截面主龙骨组合，在墙体与内部新增刚性支撑间设置三角形钢构连接节点，三角形支撑按固定角度斜向顶撑墙体，避免墙体进一步向外倾覆，所有钢支撑底部均锚固在新增的钢筋混凝土筏板上，筏板内配置带肋钢筋网片，钢筋与底部钢构地板可靠焊接，通过浇筑微膨胀混凝土将钢构件与原有地面基础连为整体，形成稳定的受力基座。针对上下层结构传力中断的问题，模型中对二层楼板底部做了对应加固处理，在楼板对应钢支撑的位置设置预埋连接件，将上层荷载通过钢支撑直接传递到新增基础筏板上，

　　避免变形墙体继续承担上部竖向荷载，阻断结构变形的传力路径。楼梯段的加固处理也在模型中做了完整呈现：对脱空的楼梯段两端新增型钢支撑牛腿，牛腿一端锚入加固后的墙体，另一端与楼板钢构连接，恢复楼梯的竖向承载能力，同时在楼梯侧边设置防护钢构件，避免使用过程中出现侧向失稳。模型中所有钢构件的连接节点均做了细化展示，包括螺栓排布、焊缝位置、混凝土包裹范围，施工人员可直接对照模型确定构件下料尺寸与安装位置，无需额外翻样。针对原有石墙与泥砖墙体的材质差异，模型中在钢构件与砌体接触的位置设置了柔性垫层，避免刚性支撑直接挤压砌体造成局部砖块碎裂，同时在墙体裂缝位置预设了注浆管通道，后续可通过压力注浆填充墙体内部空隙，恢复砌体的整体性。

　　整个加固方案没有改动建筑原有外立面轮廓，所有加固构件均隐藏在建筑内部与屋面以下，满足历史民居外观保护的要求，同时结构受力路径清晰，所有新增荷载均通过独立的钢支撑体系传递到加固后的基础上，不依赖原有受损墙体承重，可有效阻止墙体进一步倾斜变形，延长建筑使用寿命。模型中还标注了各构件的安装操作空间，比如钢支撑安装时所需的最小操作面宽度、混凝土浇筑时的作业边界，确保现场施工时不会因空间不足导致构件无法安装，同时对原有建筑的门窗洞口位置做了避让，所有加固构件均不遮挡原有门窗，不影响建筑后期的正常使用功能。
