多通路喷雾器压力调节装置结构设计

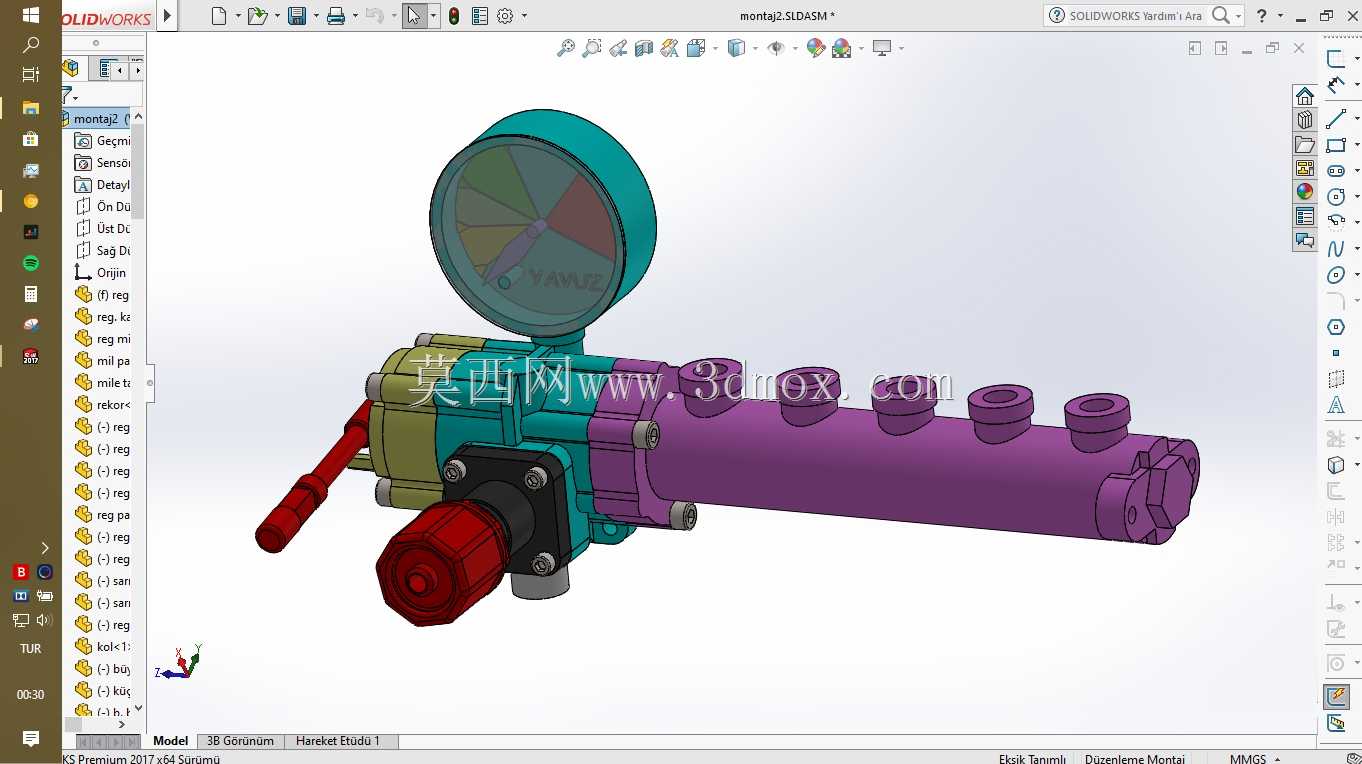

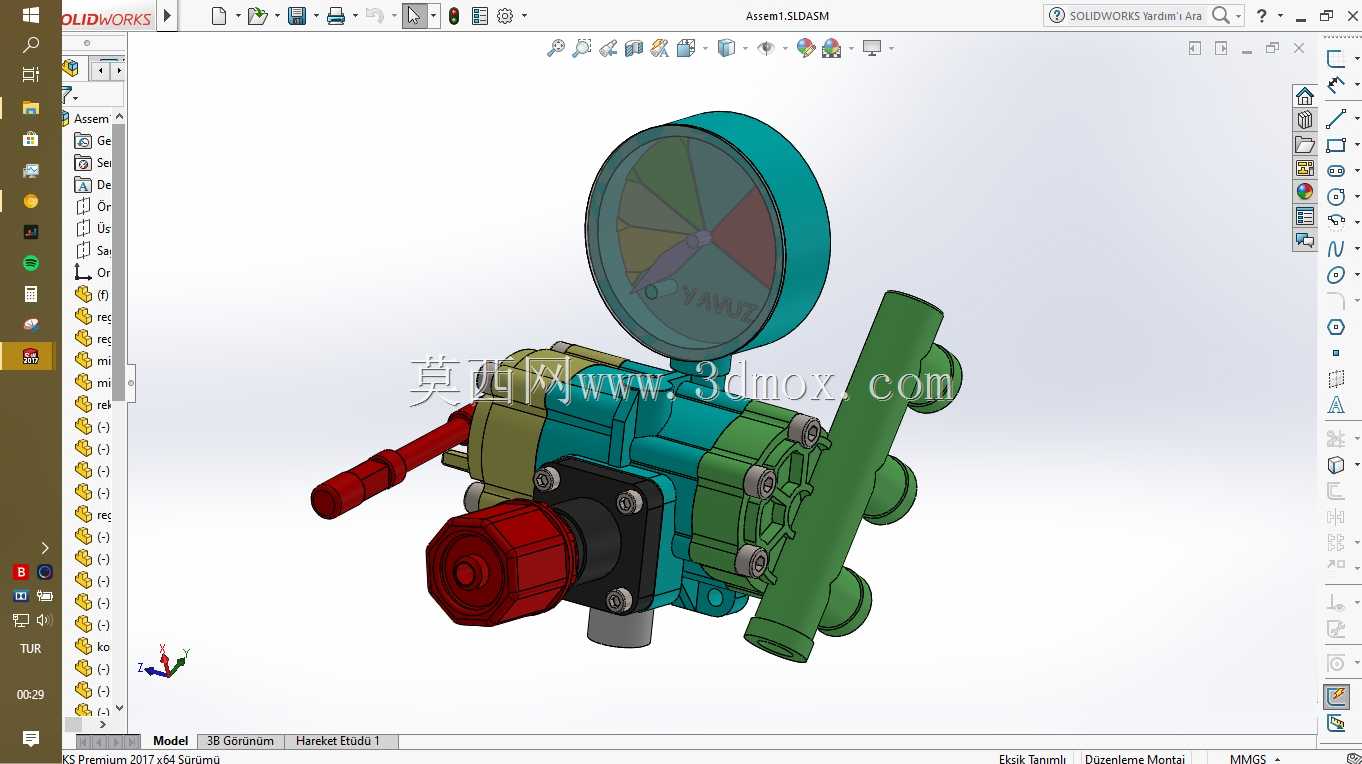

　　在大田植保、园林消杀、小型工业喷涂这类需要稳定输出带压流体的作业场景里，压力调节器是连接动力泵与终端执行喷头的核心中间部件，它的性能直接决定了雾化效果的均匀性、作业覆盖的一致性，甚至会影响整套管路的使用寿命——如果压力波动过大，轻则出现喷头滴漏、雾粒粗细不均，重则会造成管路接头崩脱、泵体过载损坏。这款多通路的调压结构，就是针对往复式隔膜泵配套的喷雾系统做的适配设计，和常规单出口调压阀不同的是，它直接在阀体上集成了五路独立的输出接口，不需要额外在出口端加装分流排，能直接对接多组独立喷杆，减少了管路接头的数量，也就降低了现场安装的泄漏点风险。从结构布局来看，整个部件采用轴向排布的设计思路，主通路为长条形的紫铜色阀腔段，

　　五个外螺纹接口沿阀腔轴向等距分布，接口的中心距、螺纹旋合长度都做了统一的标准化设计，安装时不需要额外调整接头角度，直接对接标准规格的喷雾软管快插接头即可，阀腔末端做了内六角密封螺塞设计，方便后期拆解清理阀腔内部积存的药液残留、杂质颗粒，不需要整体切割管路就能完成维护。调压核心机构布置在阀腔的侧端，青绿色的阀座部分集成了压力反馈的膜片腔，红色的手轮为调压操作端，手轮表面做了滚花防滑处理，戴劳保手套操作时也能精准旋动调整弹簧预紧力，顺时针旋紧时弹簧压缩量增大，系统设定的溢流开启压力升高，逆时针旋松则压力降低，调整逻辑和常规调压阀保持一致，降低了一线操作人员的学习成本。侧上方斜置的压力表接口直接和阀腔的高压段连通，不需要额外引压管，

　　压力表的表盘朝向做了45度仰角设计，操作人员站在设备旁不需要弯腰俯身就能直接读取实时压力数值，读数视角符合人机工程要求，避免了传统侧装压力表需要侧身查看的不便。阀体上的红色操作手柄是卸压开关，当作业结束或者需要更换喷头时，扳动手柄就能快速泄掉阀腔内的残余压力，避免拆接头时带压液体喷溅伤人，这个结构是很多同类型调压阀容易忽略的细节，实际田间作业时，带压拆管的安全隐患非常突出，集成卸压手柄之后不需要额外在管路上加装卸压球阀，进一步简化了系统管路的布置。从安装边界来看，整个部件的固定点设计在阀座下方的黑色安装支架上，支架上开了两个对称的安装孔，孔距适配常见的喷雾机机架安装位，安装时只需要两颗螺栓就能完成固定，不需要做额外的支架改制；

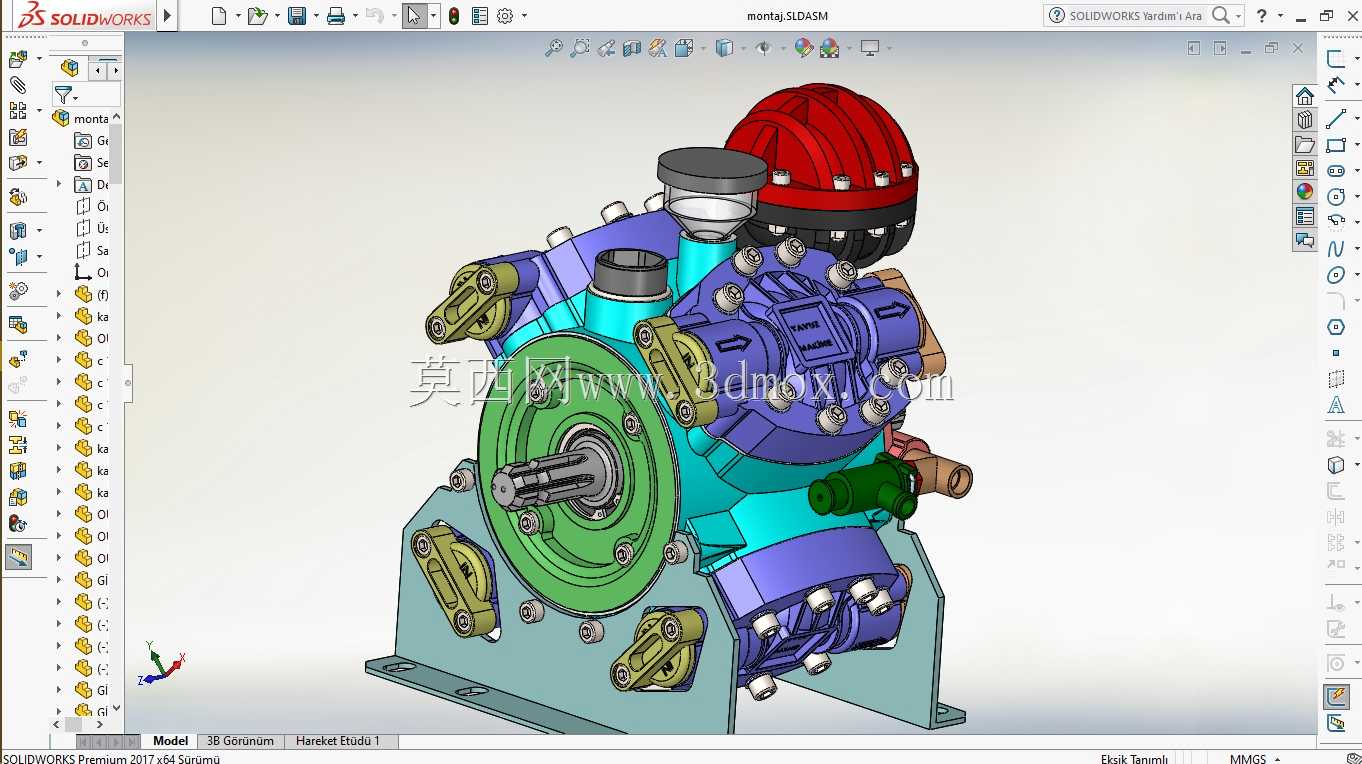

　　整个部件的最大外轮廓尺寸控制得比较紧凑，横向长度不会超出常规机动喷雾器的机架侧边宽度，垂直方向的最高点为压力表顶端，安装后不会和机罩、药箱等周边部件产生运动干涉。设计时也考虑了不同作业场景的压力适配需求，调压弹簧的刚度做了匹配选型，压力调节范围覆盖0.1MPa到0.8MPa的常用区间，既能满足低压力的细雾消杀作业，也能适配高压力的远距离喷施作业，阀体内的流道做了圆弧过渡处理，没有直角急转弯的结构，能减少液体流经时的压力损失，也避免了药液中携带的固体颗粒在流道拐角处沉积堵塞。和泵体连接的入口端做了内螺纹接口设计，直接对接隔膜泵的出水端口，不需要额外加装过渡接头，密封面采用平面橡胶密封，相比锥螺纹密封的容错率更高，现场安装时即使螺纹旋合的角度有小偏差，也能保证密封可靠性，不会出现渗漏问题。
