桌用快动式夹持虎钳结构设计

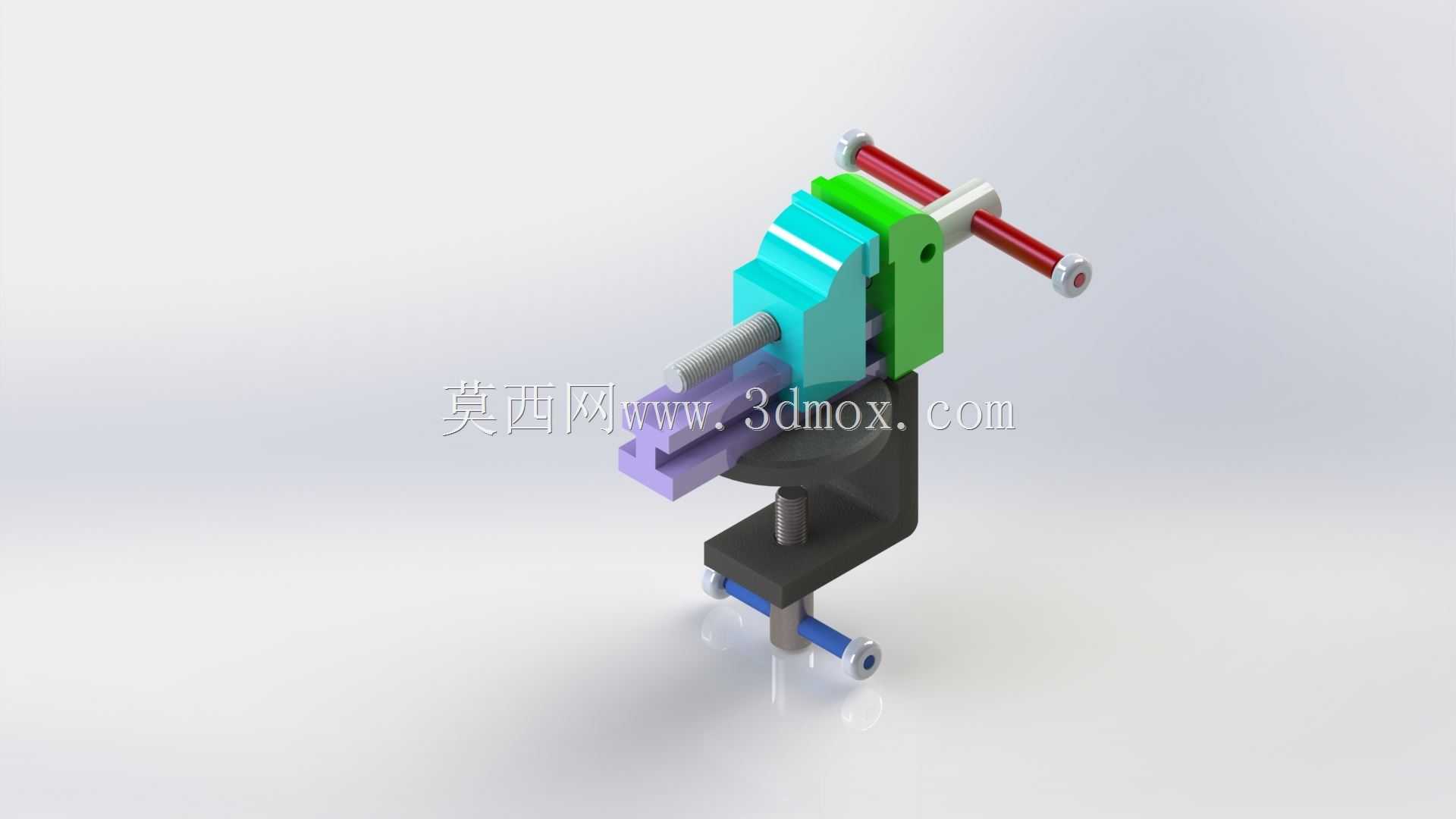

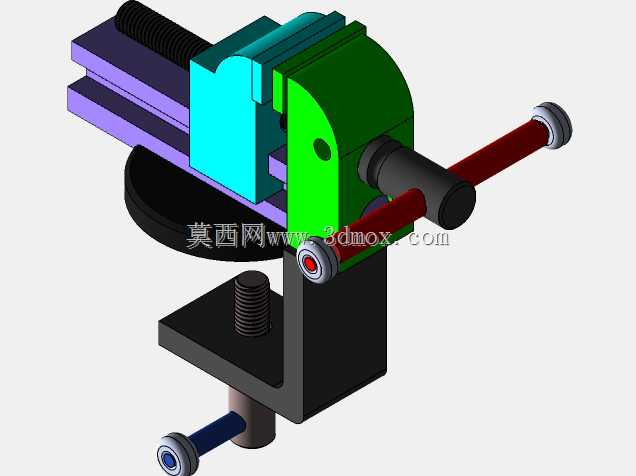

　　在钳工实操、小型零件精密加工、电子元器件返修、模型制作等场景中，桌装式虎钳是工位上不可或缺的基础夹持工装，本次呈现的快动式桌虎钳结构，完全围绕小空间工位的高频夹持需求做结构优化，区别于传统台虎钳的笨重结构，整体采用轻量化的分体式装配设计，可直接夹持在厚度不超过65mm的工作台边缘，无需额外打孔固定，适配绝大多数家用操作台、车间钳工台、实验室防静电工作台的安装边界。

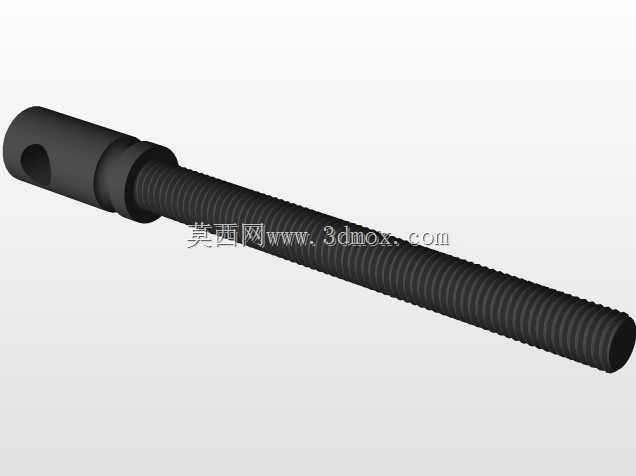

　　从功能结构来看，该虎钳的夹持动作分为两个独立的传动路径：水平方向的夹持进给采用梯形丝杆传动，丝杆公称直径8mm，导程3mm，配合固定钳身内部的铜制螺母副，既保证夹持时的自锁性能，避免加工过程中工件松动，又能通过丝杆的小导程实现0.1mm级的进给微调，满足小型精密零件的装夹精度要求；钳身底部的旋转锁紧机构采用单螺栓顶紧结构，松开底部锁紧手柄后，钳身可在水平方向360°旋转，调整到合适加工角度后扳动手柄即可快速锁止，无需反复拆装工件调整角度，大幅降低多面加工时的装夹辅助时间。

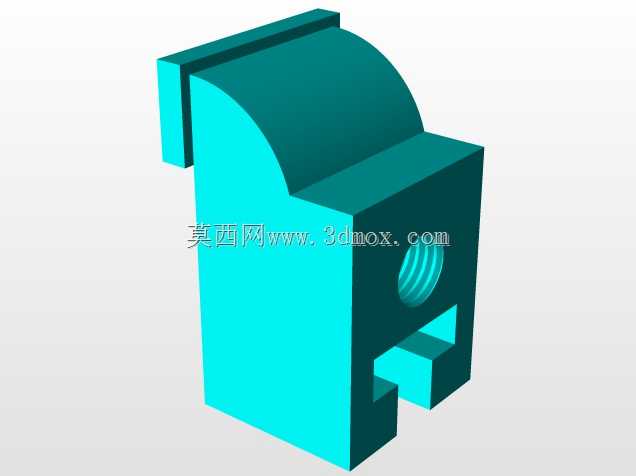

　　快动机构是这款虎钳区别于普通台虎钳的核心设计点：传统虎钳调整开口量时需要持续转动丝杆，在大开口开合场景下操作效率极低，这款结构在活动钳身位置设计了快动释放拨杆，扳动拨杆即可脱开丝杆与活动钳身的传动连接，直接推拉活动钳身快速调整开口大小，最大开口量可达120mm，可适配不同尺寸的工件装夹，调整到接近工件尺寸后松开拨杆，丝杆副自动啮合，仅需转动丝杆手柄1-2圈即可完成工件夹紧，操作效率相比传统结构提升60%以上。

　　钳口部分采用可更换式设计，标配的平钳口表面做了交叉网纹滚花处理，滚花深度0.5mm，既可以增大夹持摩擦力，避免工件打滑，又不会在软质工件表面留下过深的夹痕；针对圆形工件的装夹需求，钳口预留了V型槽安装位，可更换配套的V型钳口来夹持轴类、管件类零件，V型槽的夹角为90°，可稳定夹持直径3mm-50mm的圆形工件，覆盖绝大多数小型轴类零件的装夹需求。

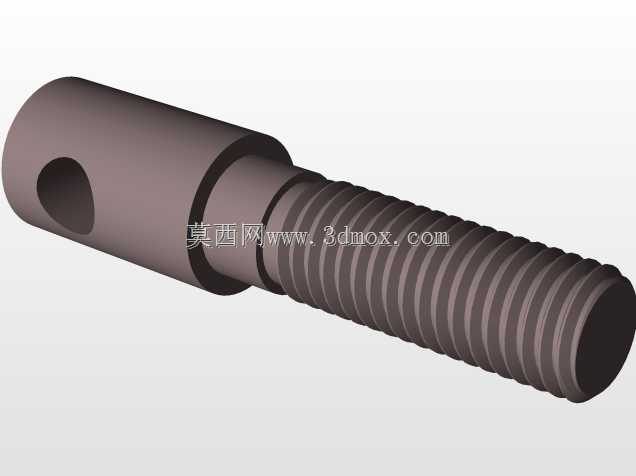

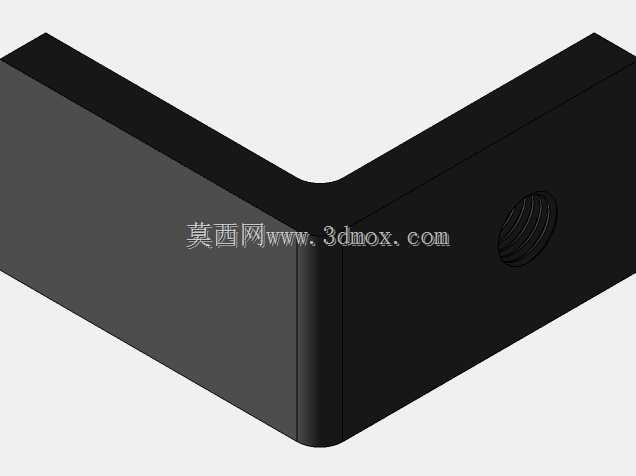

　　安装结构上，钳身底部的固定夹采用C型结构，配合底部的压紧丝杆和压块，压块表面粘贴了3mm厚的丁腈橡胶垫，既可以增大与工作台面的摩擦力，避免虎钳受力时移位，又能防止夹伤工作台表面的漆面或防静电涂层；压紧丝杆的手柄采用加长设计，无需借助扳手即可徒手拧紧，最大夹紧力可达1500N，完全满足锉削、钻孔、轻量铣削、零件拆装等工况的受力要求。

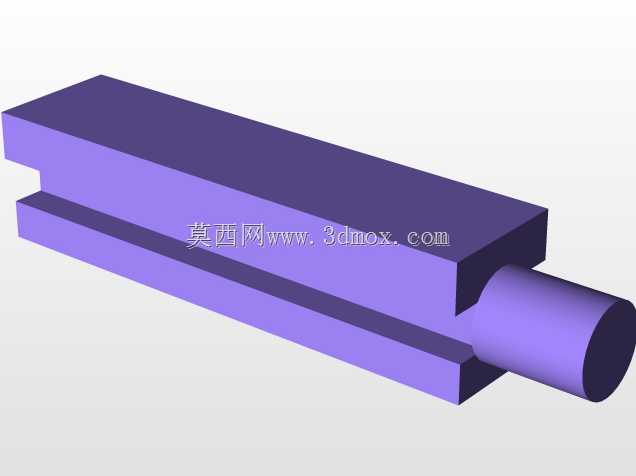

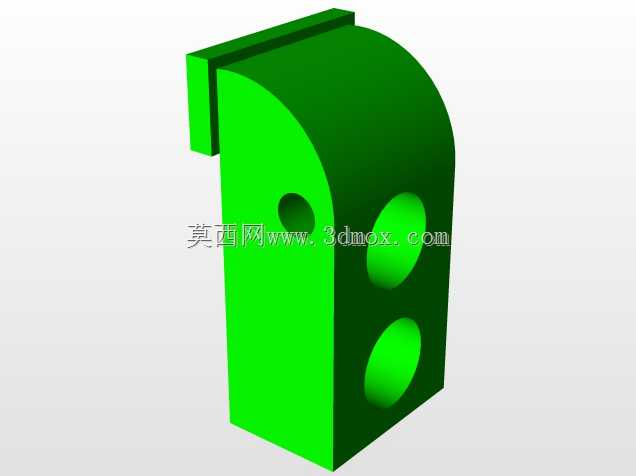

　　从结构设计的细节考量，所有活动传动部位都预留了润滑脂注油通道，日常维护时仅需在注油孔注入少量锂基脂，即可保证丝杆、旋转机构长期使用无卡顿；钳身的主体结构采用高强度铸铁材质，固定钳身和活动钳身的导轨配合面做了磨削加工，配合间隙控制在0.02mm以内，夹持工件时活动钳身无抬头、侧偏问题，保证夹持精度的稳定性；操作手柄部分全部采用包胶设计，冬季操作时不会有冰手感，长时间施力也不会磨手，符合工位操作的人机工程学要求。

　　在实际应用场景中，这款虎钳既可以作为金工实习工位的基础工装，供学员完成锉削、锯削、划线等基础钳工操作，也可以放置在维修工位，用于小型电器、机械零件的拆装固定，还可以搭配小型台钻、电磨等工具，完成小型零件的钻孔、打磨、抛光等加工工序；整体结构的所有零件都采用标准化设计，易损件如钳口、丝杆螺母、橡胶垫都可以单独更换，大幅降低长期使用的维护成本，没有多余的冗余结构，每一处结构设计都围绕实际操作的效率、精度、可靠性做优化，完全贴合一线操作工位的实际使用需求。
