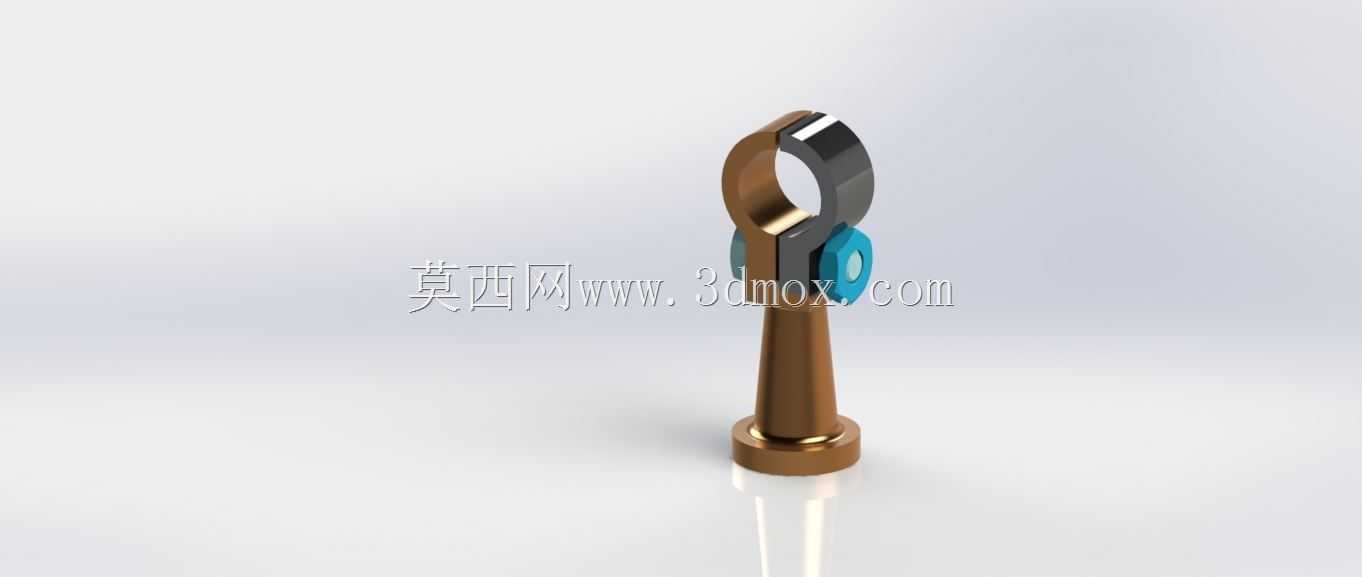

立式带滚轮卡扣式管道固定支撑构件

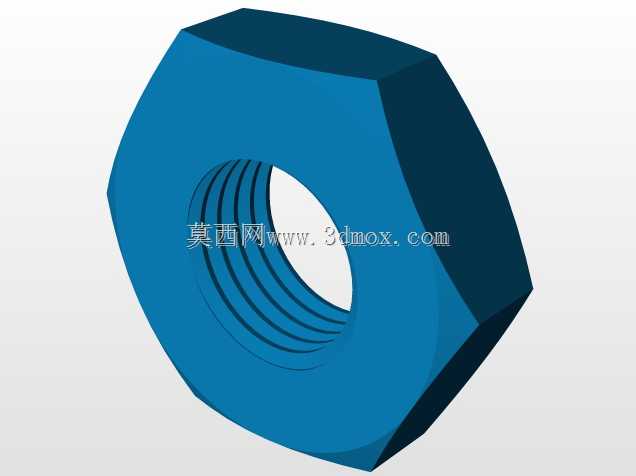

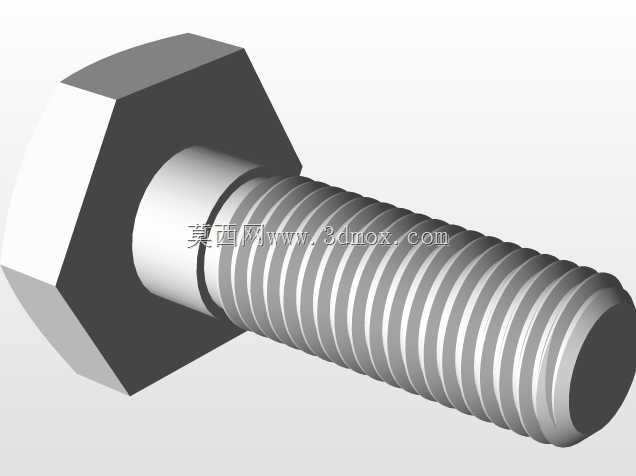

　　这类带侧置滚轮的卡扣式管道支撑件，常应用在车间压缩空气管路排布、中小型液压站外接油路架设、实验室气路管线固定等场景中，区别于常规的全包式管夹，它的结构设计更适配需要临时调整管线位置、或是管线存在小幅轴向窜动的安装工况。从结构功能来看，下部的锥形立柱是主要的承力载体，柱底做了加厚的圆盘安装座，安装时可以通过螺栓穿过座体上的预留孔固定在设备机架、墙面预埋板或是车间管廊的支撑横梁上，锥形的柱身设计相比等径直柱，在同等材料用量下能获得更好的抗侧弯刚度，应对管线充压后产生的径向振动载荷时，柱身的应力分布更均匀，不会在根部出现应力集中断裂的问题。上部的C型卡扣是直接与管道外壁接触的部位，卡扣的开口尺寸做了适配常用管径的圆弧过渡，

　　内侧没有做尖锐棱边，避免长期夹持过程中硌伤管道外壁的防腐层或是薄壁金属管的管壁，卡扣侧面装配的蓝色滚轮是整个结构的核心功能点，当管道需要沿轴向做小幅位移调整时，滚轮可以将管道与卡扣之间的滑动摩擦转化为滚动摩擦，大幅降低调整时的阻力，也不会在管道外壁留下滑动刮痕，这类设计尤其适用于会随温度变化产生热胀冷缩位移的管路，比如热水输送管路、蒸汽伴热管路，能够给管线的伸缩留出足够的活动余量，避免硬约束导致的管路变形或是焊口拉裂。在实际设计建模过程中，需要重点把控几个安装边界尺寸：首先是底部安装座的孔位间距，要匹配常用的型材安装槽间距或是常规膨胀螺栓的排布尺寸，避免现场安装时出现孔位对不上的问题；其次是上部卡扣的中心高度，

　　要结合管线排布的设计标高确定立柱的总高度，保证管道安装后不会与下方的支撑面产生摩擦干涉；另外侧置滚轮的突出量需要严格控制，既要保证滚轮能与管道外壁有效接触，又不能突出过多导致相邻管线排布时出现空间干涉，滚轮的销轴装配位置要做同轴度约束，保证滚轮转动顺畅不会出现卡滞。从结构强度校核的角度，立柱部分需要承受管道充液后的自重载荷加上管路运行时的振动冲击载荷，建模时可以通过有限元分析模拟不同载荷下的柱身变形量，将最大变形量控制在允许的挠度范围内，卡扣部分的开口间隙要做公差匹配，既要保证管道能顺利卡入，又不能间隙过大导致管道在卡扣内出现过大的晃动量，滚轮的材质通常选用耐磨尼龙或是聚四氟乙烯，既具备足够的耐磨性能，

　　又不会对金属管道外壁产生电化学腐蚀，适合长期在工业环境下使用。这类支撑构件相比传统的焊接式管支架，安装拆卸更加便捷，后期管线改造调整时不需要切割焊接，只需要松开安装螺栓就可以调整支架位置，卡扣的开合结构也能在不拆卸管道两端法兰的情况下完成支架的加装或是更换，大幅降低了后期运维的工作量，在中小型设备的外接管路排布、车间临时管线架设等场景下的适配性非常强。建模过程中还要注意各部件的装配间隙，比如滚轮与卡扣侧板之间要留出足够的转动间隙，避免装配后滚轮被侧板抱死失去滚动作用，卡扣与立柱顶端的连接部位要做圆角过渡，减少应力集中，提升整个构件的抗疲劳性能，应对长期振动工况下的使用寿命要求。
