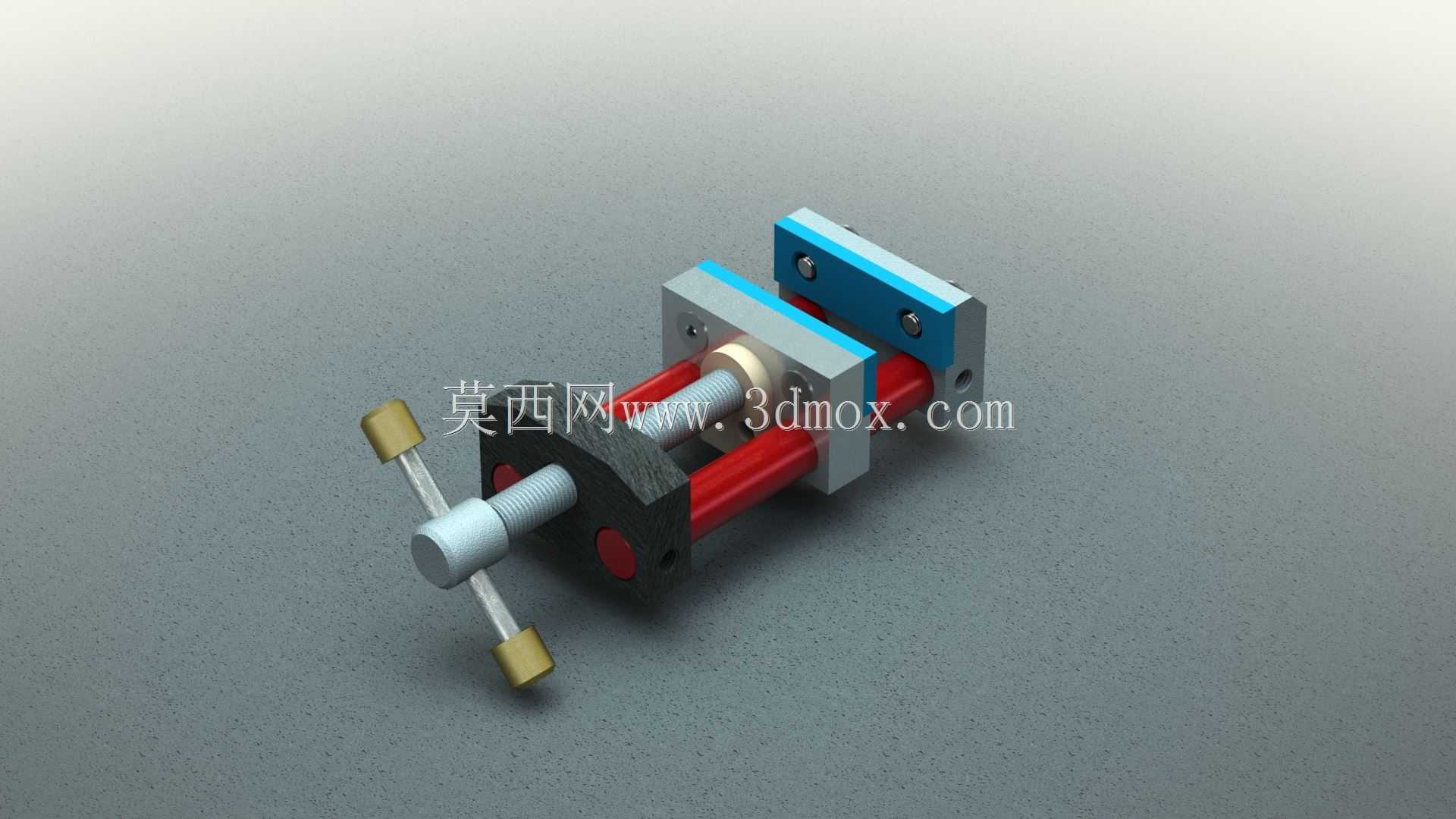

带导柱式手动台虎钳夹持工装结构

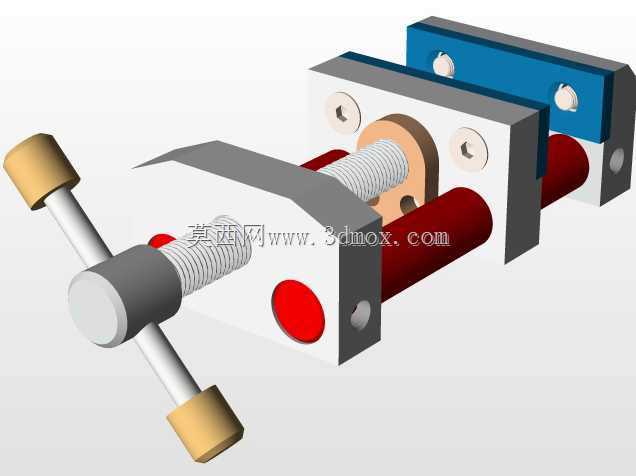

　　日常金工实训、小型零件铣削、钻孔工序里，台虎钳是工位上最基础也最核心的夹持载体，这款带双导柱结构的手动虎钳，针对传统平口钳夹持长行程工件时活动钳身易偏摆、夹紧力分布不均的痛点做了结构优化，在小型加工工位、模具修配工位、家用DIY金工场景里都能适配。从实际使用逻辑来看，传统单丝杠驱动的平口钳，当钳口张开行程超过钳身宽度三分之二时，活动钳身会因为单侧受力出现微小的角度偏转，夹持毛坯件或者异形件时容易出现夹痕不均、工件受力翘起的问题，严重时甚至会在铣削过程中出现工件窜动，带来加工报废或者安全隐患。这款结构在活动钳身两侧设置了平行光导柱，导柱与固定钳身的导向套采用间隙配合，配合公差控制在H7/g6区间，全程给活动钳身提供径向支撑，不管钳口张开到最大行程还是最小夹持位置，活动钳身都能保持与固定钳身的平行度，夹紧力可以均匀作用在工件的夹持面上，哪怕是夹持厚度较薄的钣金件、长条状的型材，也不会出现单侧压伤、工件翘起的问题。

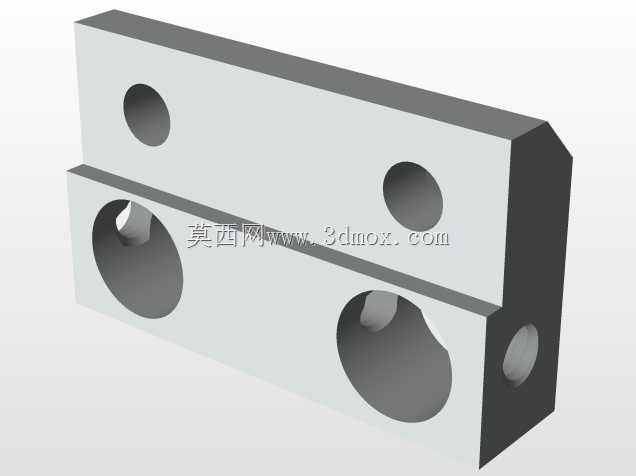

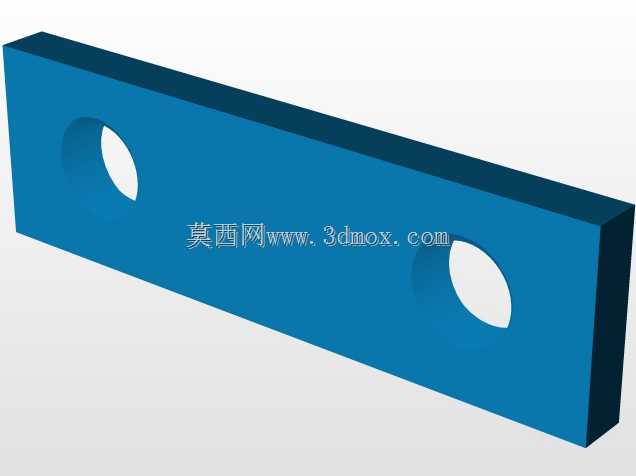

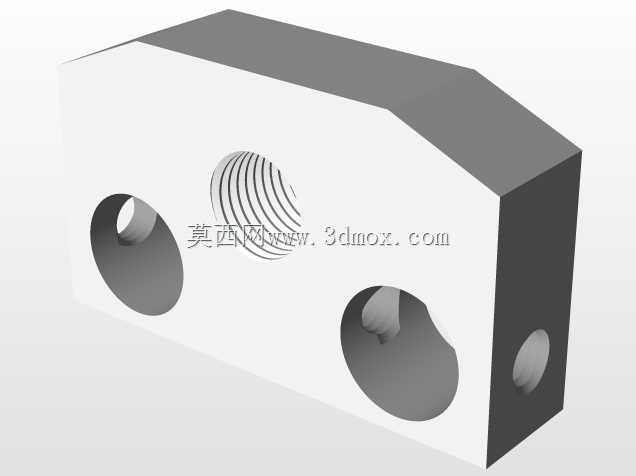

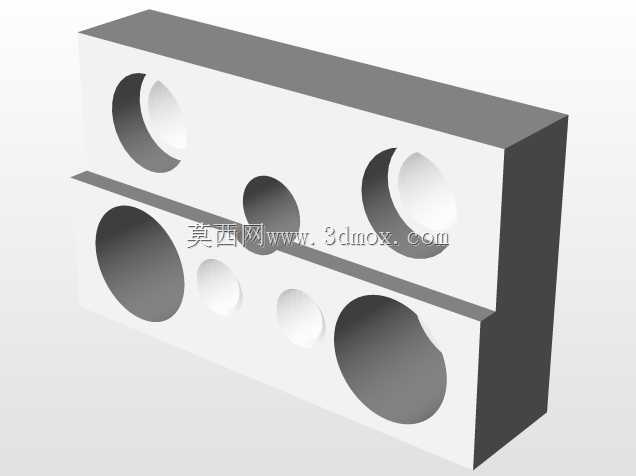

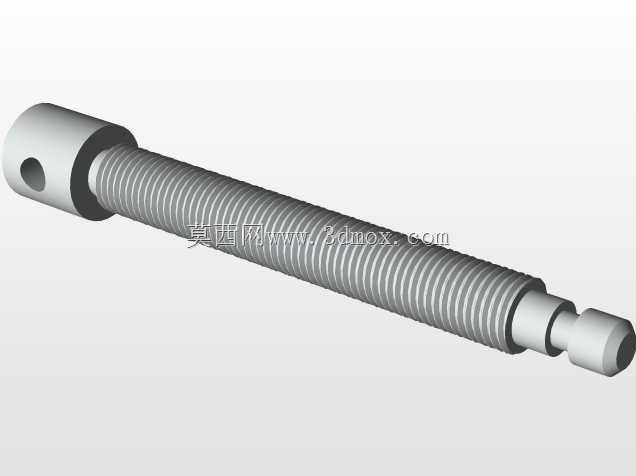

　　从结构设计思路拆解，整个虎钳的受力路径做了明确的分区：固定钳身通过底部的安装凸台预留螺栓孔，可以直接固定在标准钳工台或者铣床工作台上，安装孔的孔距适配常规100mm、125mm台钳的安装尺寸，不需要额外做转接板就能替换原有工位上的旧虎钳，降低工位改造的适配成本。驱动丝杠采用梯形螺纹传动，螺纹升角小于当量摩擦角，具备可靠的自锁性能，夹紧工件后不会因为加工过程中的振动出现丝杠回松、夹持力衰减的问题，丝杠端部的摇把采用折叠式结构，不需要大夹紧力时可以收起摇把，避免工位上的磕碰，需要大夹紧力时可以展开摇把，增大力臂长度，操作人员不需要施加过大的手动力就能获得足够的夹持力。钳口部分采用可更换式设计，钳口板通过内六角螺钉固定在钳身上，表面加工有交叉网纹，增大夹持摩擦力，针对不同的加工场景，还可以更换带V型槽的软钳口来夹持圆柱类工件，或者更换铜质、铝质软钳口夹持已加工表面，避免夹伤工件的光洁面。

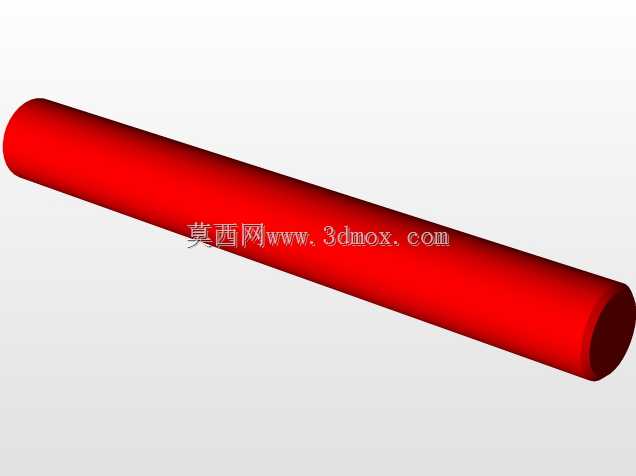

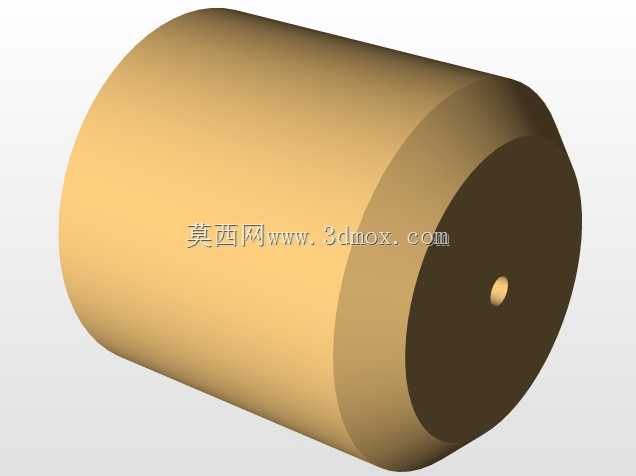

　　导柱部分的设计也做了实际工况的考量，导柱表面做了淬硬处理，硬度达到HRC45-50，长期往复滑动不会出现拉毛、磨损的问题，导向套内部设置有储油槽，日常维护时只需要定期在导柱表面涂抹少量润滑脂，就能保证长期滑动顺畅，不会出现卡滞。整个钳身的主体部分采用铸铁材质铸造，经过时效处理消除内应力，长期承受夹紧力和切削振动也不会出现形变，保证夹持精度的长期稳定性。从安装边界来看，这款虎钳闭合状态下的整体长度控制在280mm左右，钳身宽度120mm，最大张开行程达到100mm，既不会占用过多的工作台面空间，又能满足绝大多数小型零件的夹持需求，固定钳身和活动钳身的高度一致，夹持工件时的支撑面高度统一，方便操作人员做划线、锉削、钻孔等手工操作，也能适配小型台钻、桌面铣床的加工行程范围，不会因为钳身过高导致刀具行程不足。

　　在实际应用场景里，这款虎钳除了常规的钳工工位使用，还可以搭配角度转台使用，因为双导柱结构带来的高平行度，夹持工件做角度分度加工时，工件的基准面不会因为钳身偏摆出现角度误差，加工斜面、斜孔时的精度更容易保证。针对小型零件的批量装夹，还可以在钳口上加装定制的夹具垫板，一次装夹多个小型零件，双导柱的结构可以保证整个钳口长度方向上的夹紧力一致，不会出现两端夹紧力不足、中间过压的问题。和传统的机用平口钳相比，这款结构没有复杂的液压或者气动组件，完全依靠手动机械传动，不需要外接气源或者液压站，在没有动力源的户外维修工位、流动实训场景里也能正常使用，维护成本极低，没有易损的密封件、电子元件，只要定期清理丝杠和导柱上的切屑、做好润滑，就能保持长期稳定的工作状态。

　　设计过程中也充分考虑了切屑清理的问题，钳身表面做了平滑的过渡面，没有容易积存切屑的死角，加工产生的铁屑、铝屑可以用毛刷轻松清扫，丝杠和导柱的端部都设置有防尘挡圈，避免细小切屑进入配合间隙，划伤配合表面。摇把的操作位置设置在钳身的正前方，操作人员站在工位正前方就可以直接操作，不需要侧身发力，长时间操作的疲劳度更低。整体结构没有多余的装饰性设计，所有的结构特征都服务于夹持稳定性、操作便捷性、长期耐用性这几个核心需求，不管是用于职业院校的金工实训教学，还是小型加工坊的零件加工，或者是个人爱好者的DIY工作台，都能提供可靠的夹持支撑。
