异形火焰造型金属纪念徽章结构设计

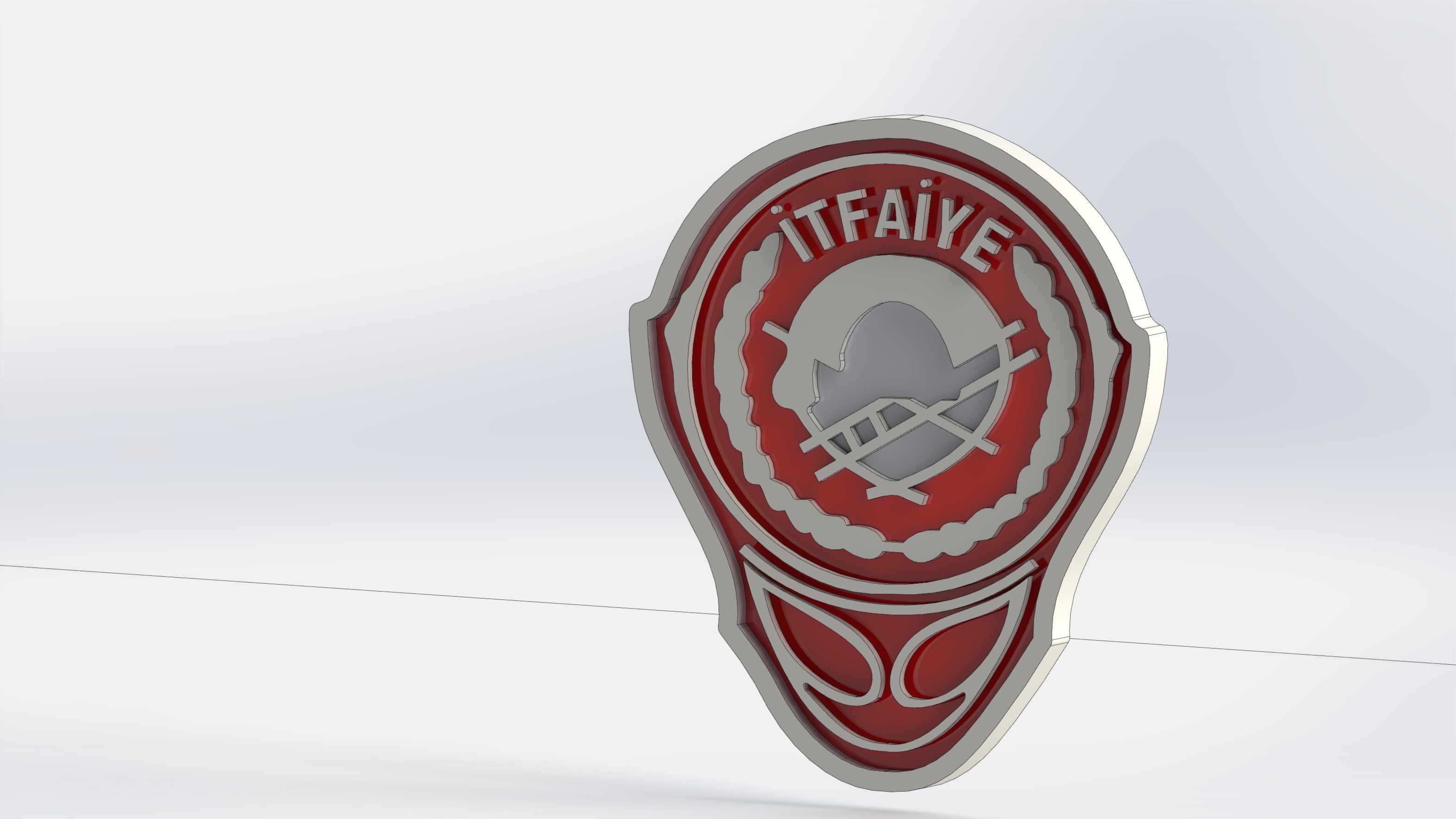

　　这类异形火焰造型的金属徽章，日常多应用在团队标识配发、活动纪念配发、组织身份识别这类场景里，和常规圆形、方形徽章不同，它的外轮廓是上宽下窄的火焰收尖形态，边缘做了等宽的凸起金属包边，整个结构采用分层浮雕设计，最外层是连续的珠点装饰圈，向内是环形文字浮雕区，中心区域做了交叉造型的主体图案，底部收尖位置搭配对称的卷草类装饰纹样，整体层次分明，不同区域的高度差控制在0.3-0.8mm区间，既保证触摸时的浮雕质感，又不会因为凸起过高导致佩戴时勾挂衣物。

　　从实际使用的角度出发，这类徽章的安装边界需要提前在设计阶段就考虑清楚，常规佩戴场景下，背面会预留别针安装的沉台位置，沉台深度控制在1mm以内，不会穿透正面的浮雕区域，整体厚度控制在2.5mm左右，不会因为过厚导致佩戴时硌碰，外轮廓的最大宽度控制在35mm，总高度控制在55mm，这个尺寸既保证了正面图案的识别度，又不会因为尺寸过大影响佩戴的便利性。如果是用于摆件或者固定标识场景，背面可以预留螺柱安装位或者背胶粘贴的平面区域，不需要额外做别针的让位结构。

　　设计这类浮雕徽章的时候，首先要处理的是外轮廓的顺滑度，火焰造型的侧边曲线不能出现锐角拐点，不然冲压或者压铸生产的时候会出现充型不满的问题，边缘的凸起包边要做0.2mm的圆角过渡，避免生产和使用过程中出现锐边划伤的情况。分层浮雕的各个区域要做拔模斜度处理，所有凸起的侧壁斜度控制在3-5度，方便后续模具开模后的脱模工序，不会出现卡模导致的结构缺损。中心区域的交叉图案要做等宽的凸起处理，线条宽度不小于0.8mm，避免生产过程中出现细线条断裂的问题，珠点装饰圈的单个珠点直径控制在1mm，珠点之间的间距保持0.5mm，均匀排布在环形区域内，保证视觉上的规整度。

　　材质选择上，这类徽章多采用锌合金压铸或者铜材冲压工艺制作，表面做填色烤漆处理的时候，各个凹陷区域的深度要保持一致，控制在0.5mm，保证烤漆填充的时候厚度均匀，不会出现溢色或者颜色深浅不一的问题，凸起的金属区域后续做抛光、电镀处理，和填色区域形成明显的质感对比。如果是做纯金属质感的徽章，不需要填色的话，各个浮雕面可以做不同的表面处理，比如最外层包边做亮面电镀，中间文字区域做拉丝处理，中心图案做喷砂处理，通过不同的表面质感区分层次，不需要依赖颜色也能有清晰的识别度。

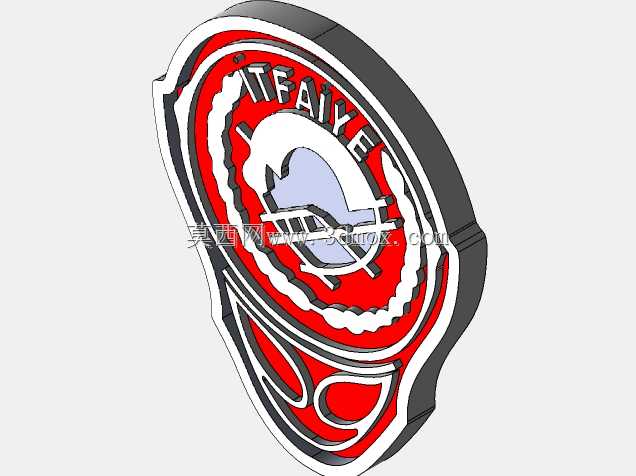

　　实际建模过程中，要先绘制整体的外轮廓曲线，拉伸得到基础的基体厚度，然后在基体上分别绘制各个层次的浮雕轮廓，按照设计的高度差逐个做凸起拉伸，所有的凸起边缘都要做小圆角过渡，避免应力集中，也提升成品的触感。背面的安装结构要和正面的浮雕区域错开，不能在正面高凸起的位置背面做沉台，不然会导致正面的结构壁厚过薄，生产的时候出现穿洞或者凹陷的问题。如果是需要做3D渲染验证效果的话，要分别设置金属材质和烤漆材质的参数，模拟不同光线角度下的浮雕阴影效果，确认各个层次的高度差是否能在常规视角下清晰区分，避免出现层次过近导致图案糊成一片的问题。

　　这类异形徽章和规则形状的徽章相比，设计时更需要注意重心位置，背面的别针安装位置要对应徽章的重心点，避免佩戴之后出现徽章歪斜、上翘或者下坠的情况，别针的长度控制在15mm左右，两端的固定脚位置要落在徽章实体区域内，不能超出外轮廓，也不能落在过于窄小的结构位置，保证固定的牢固度。如果是做磁吸款的徽章，背面要预留磁铁安装的圆形沉槽，沉槽的直径和厚度要匹配常用的强磁磁铁尺寸，磁铁安装后要和背面齐平，不会凸起影响粘贴的平整度。
