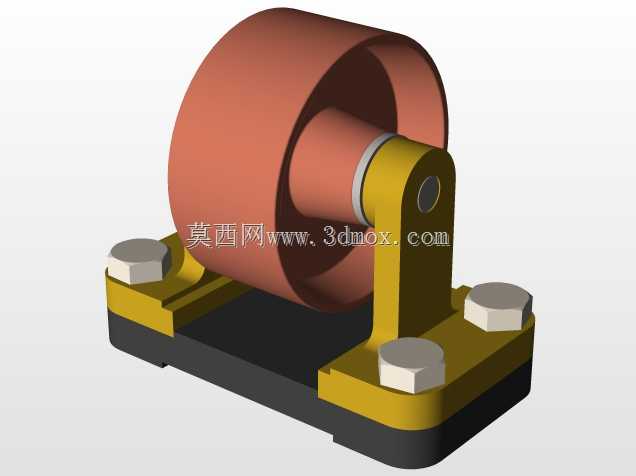

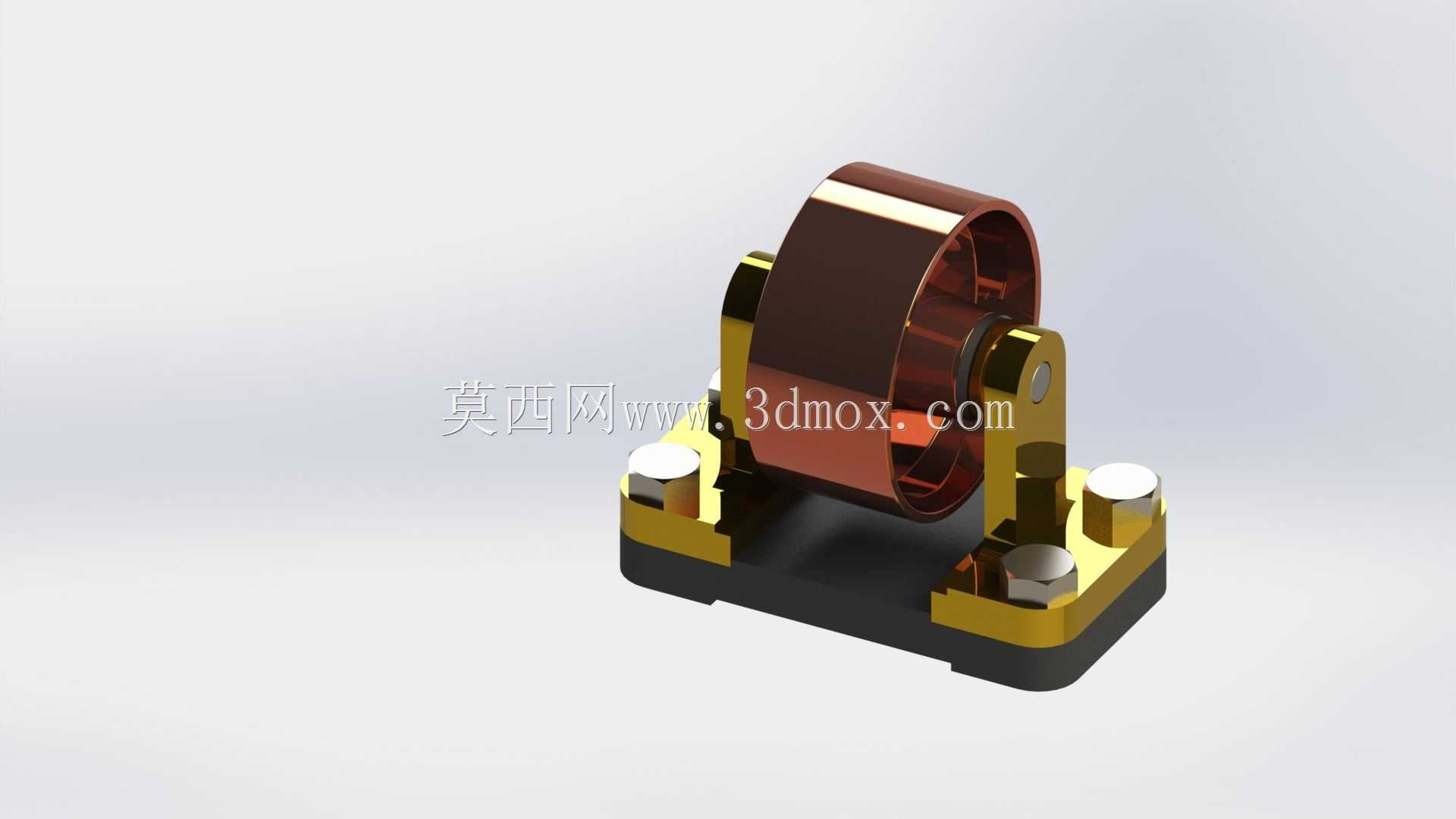

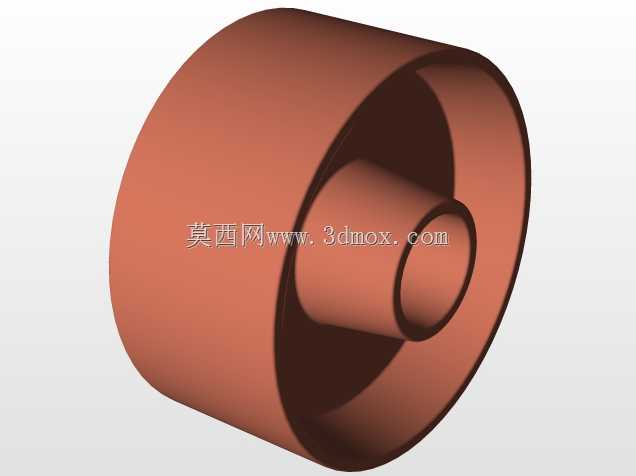

这类带一体式安装基座的导向滑轮,在轻载传动、线缆导向、小型设备往复运动机构中应用十分广泛,日常能在通讯布线辅助支架、小型自动化设备的走线机构、轻工生产线的物料导向工位见到它的身影,核心作用是改变柔性负载的运动方向,降低牵引过程中的摩擦阻力,同时约束负载的运动轨迹,避免线缆、软质传动带在运行过程中出现偏移、剐蹭、过度磨损的问题。从结构设计逻辑来看,整个组件分为三个核心功能部分:上部的轮体、中部的支撑支架、下部的安装基座,三个部分的配合精度直接决定了滑轮运行的顺畅度与使用寿命。轮体采用铜质材质设计,一方面是利用铜材自身的自润滑特性,在无额外润滑的工况下也能保持较低的转动摩擦系数,减少轮体与支撑轴之间的磨损,
另一方面铜质表面的抛光处理能降低与柔性接触件的摩擦损耗,避免刮伤线缆外皮或者传动带表面,轮体的内孔与支撑轴采用间隙配合,预留了合理的转动旷量,既不会因为配合过紧出现卡滞,也不会因为间隙过大导致轮体运行时出现径向跳动。中部的支撑支架采用对称式立板结构,两块立板分别从轮体两侧夹持支撑轮轴,立板与下部基座采用一体式连接结构,避免了拼接结构带来的装配误差,同时提升了整体的结构刚性,在承受侧向负载的时候不会出现立板外张变形的问题,轮轴与立板的连接采用过盈压装配合,保证轮轴在运行过程中不会跟随轮体转动,所有的转动摩擦都集中在轮体内孔与轴的接触面上,方便后续的维护与磨损件更换。下部的安装基座采用矩形平板结构,四个角位置设计了沉头安装孔,
安装时可以使用内六角螺栓将整个滑轮组件固定在设备的安装面或者型材支架上,沉头孔的设计可以保证螺栓头部完全沉入基座内部,不会突出基座表面干涉轮体的转动或者线缆的走线,基座底部设计了一层缓冲垫层,一方面可以弥补安装面的平面度误差,保证组件安装后处于水平状态,避免轮体出现偏载,另一方面可以吸收运行过程中产生的微小振动,降低运行噪音,同时防止金属基座与安装面直接接触产生电化学腐蚀。在实际选型应用时,需要重点关注几个安装边界尺寸:首先是基座的安装孔距,四个安装孔的中心距需要与设备预设的安装位孔位完全匹配,避免出现无法安装的问题;其次是轮体的中心高度,也就是轮槽中心到安装基座底面的垂直距离,这个尺寸决定了牵引负载的走线高度,
需要与前后的导向件保持在同一水平面上,否则会导致负载出现额外的弯折应力,加速磨损;第三是轮槽的宽度与深度,需要匹配所使用的线缆或者传动带的外径尺寸,保证负载能够完全嵌入轮槽内部,不会出现脱槽的问题;最后是整个组件的总宽度,也就是两块立板外侧的最大距离,需要预留足够的安装空间,避免与周边的其他结构件产生运动干涉。设计过程中对各个部件的圆角过渡做了针对性处理,所有的棱边位置都做了倒角或者圆角打磨,避免尖锐棱边划伤安装人员或者接触的线缆,支架与基座的连接位置做了加强筋结构,在不增加整体壁厚的前提下提升了连接位置的抗弯折能力,控制整体组件重量的同时保证了结构强度。轮体的转动阻力经过匹配设计,在额定轻载工况下转动灵活无卡滞,同时不会因为阻力过小出现负载溜滑的问题,能够稳定保持负载的张紧状态,在通讯布线场景中使用时,这类滑轮可以有效降低线缆牵引时的拉力,减少线缆外皮的磨损,提升布线施工的效率,同时在长期使用过程中减少线缆的疲劳损伤,降低线路故障的概率;在小型设备的传动机构中使用时,能够精准约束传动带的运动轨迹,避免传动带跑偏导致的传动失效,提升设备运行的稳定性。
