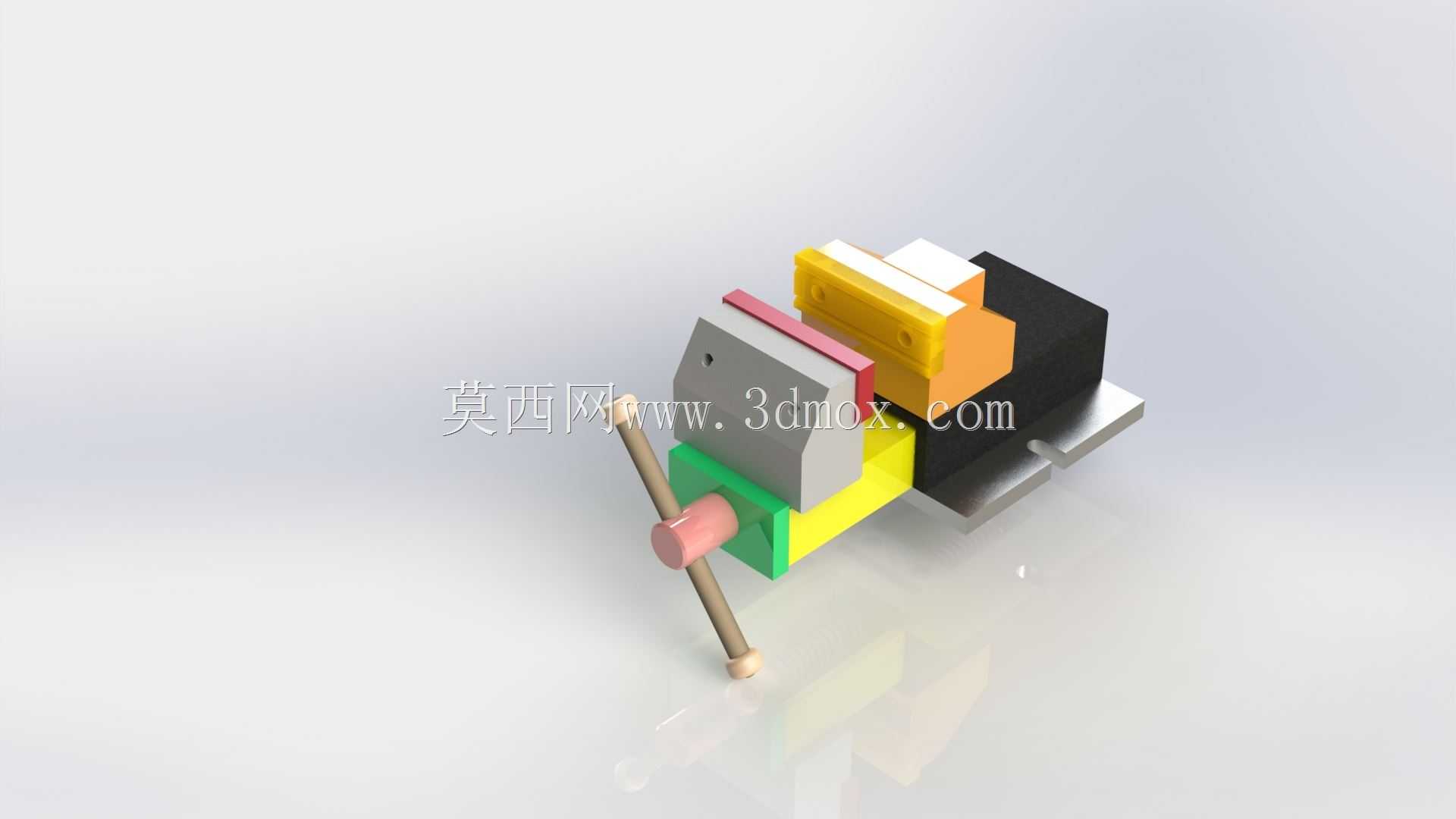

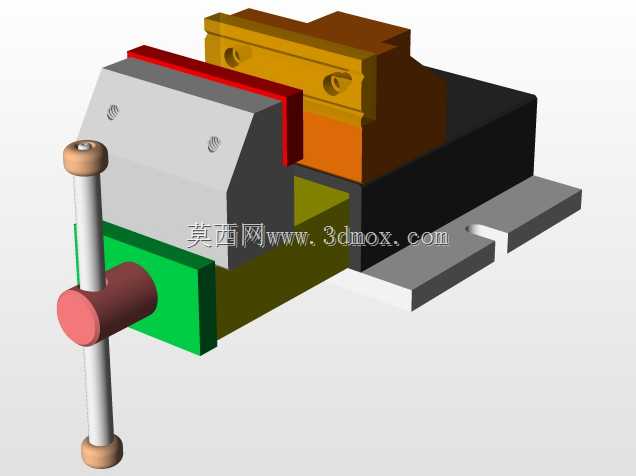

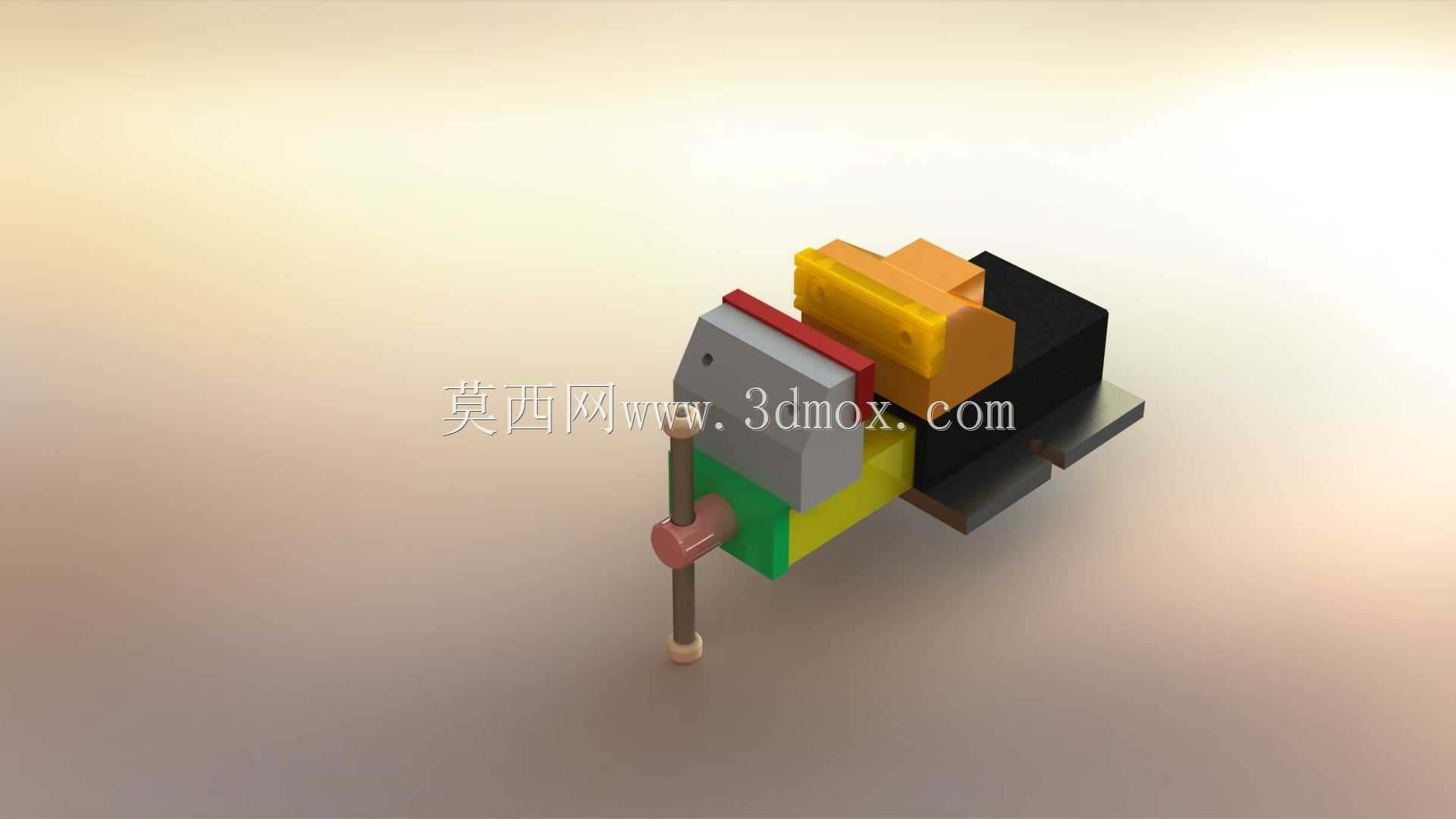

小型台式夹持工装台钳结构设计

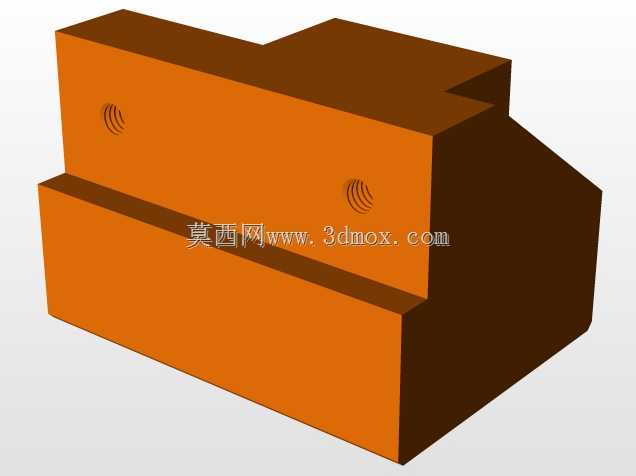

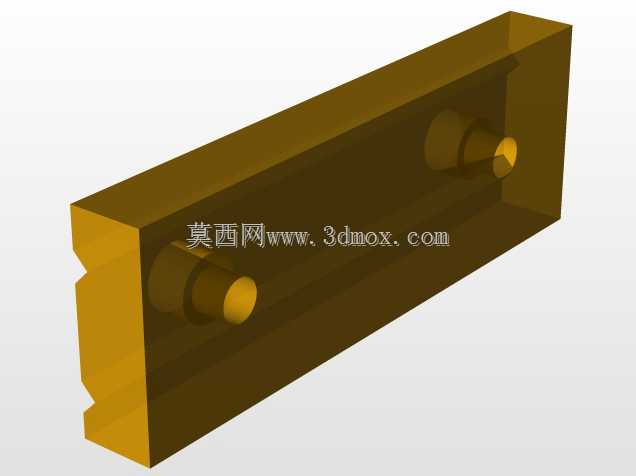

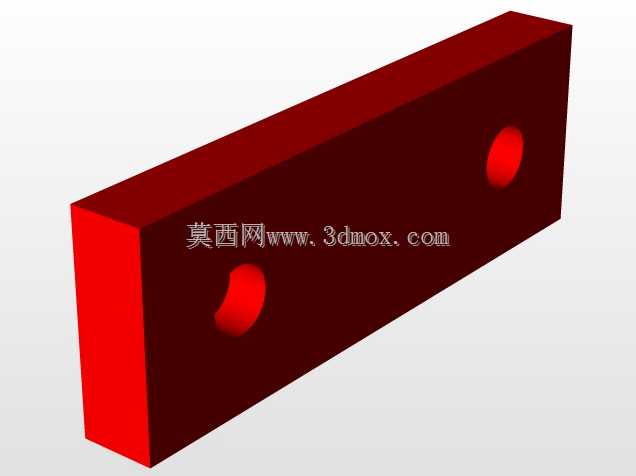

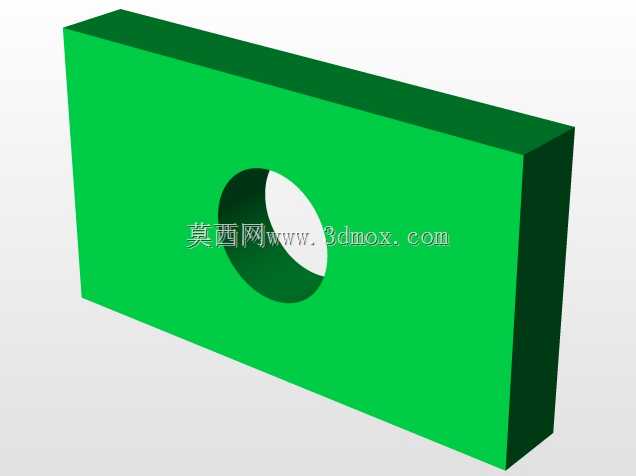

　　活动钳身通过底部的导轨结构与固定钳身配合，转动摇柄时，丝杠带动活动钳身沿导轨做直线往复运动，实现钳口的开合调整；导轨部分采用了燕尾槽配合形式，这种配合结构的优势在于导向精度高、承载侧向力的能力强，即便在夹持工件进行侧向锉削、敲击作业时，活动钳身也不会出现偏移、翘头的问题，能长期保持装夹精度。钳口部分做了可拆卸设计，钳口板上加工有交叉防滑齿纹，当夹持硬度较高的金属工件时，齿纹可以嵌入工件表面微小的凹凸处，避免工件在加工过程中出现打滑移位；如果需要夹持表面精度要求高的工件，比如抛光后的铝件、3D打印的光固化成品，也可以更换带橡胶垫的软质钳口板，防止夹伤工件表面。固定钳身的尾部设计了一体化的安装座，安装座上预留了两个螺栓过孔，在钳工实训、小型零件精密加工、电子元器件返修、模型制作等场景中，台钳是工位上不可或缺的基础夹持工装，这款小型台式台钳的结构设计，完全围绕小尺寸工件的稳定装夹需求展开，没有冗余的功能叠加，每一处结构都服务于装夹稳定性与操作便捷性的核心目标。从实际使用场景来看，这类小型台钳常被固定在家用工作台、学校实训台、精密维修工位的台面上，用来夹持厚度在0到60毫米区间的小型工件，不管是需要对塑料件进行飞边修整、对金属小零件进行钻孔攻丝，还是对3D打印件进行后处理打磨，亦或是对小型电子组件进行焊接固定，它都能提供足够的夹持力，同时不会因为夹持力过大压伤软质工件表面。从结构设计思路上看，这款台钳采用了经典的丝杠进给结构，

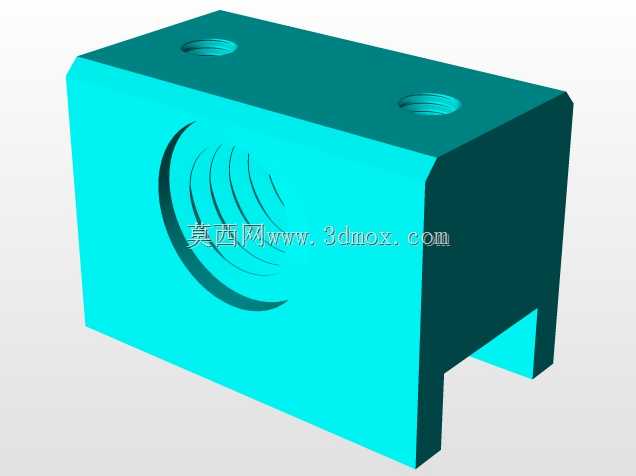

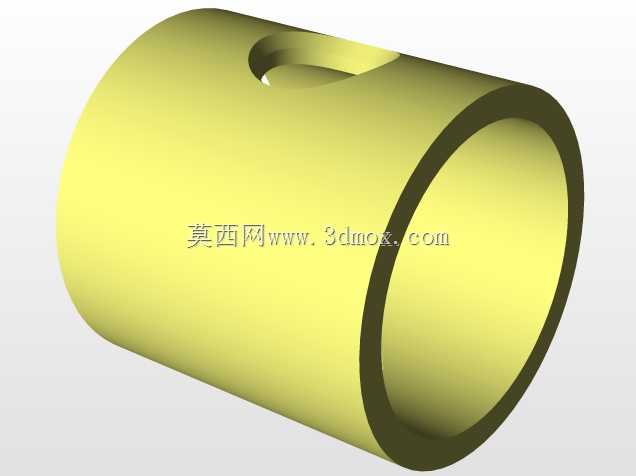

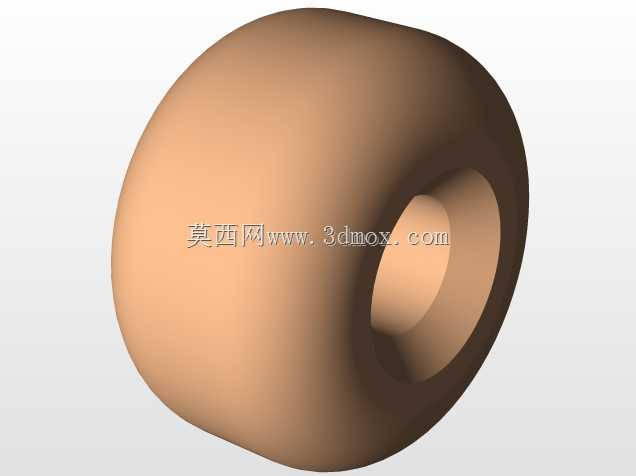

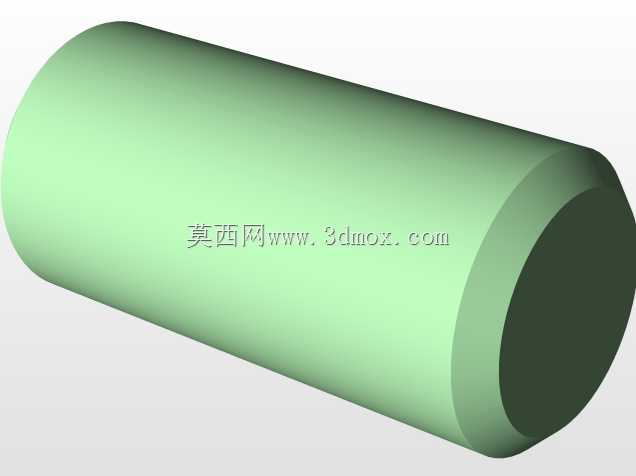

　　安装时可以通过M8的T型螺栓或者普通六角螺栓，将台钳牢牢固定在工作台的台面上，安装边界尺寸控制在120毫米×80毫米的范围内，不会占用过多的工位空间，即便是宽度只有600毫米的小型家用工作台，也能轻松布置。活动钳身与丝杠的连接部位采用了浮动式连接结构，这种设计可以抵消钳身导轨与丝杠之间的少量同轴度误差，在开合钳口的时候不会出现卡滞、顿挫的问题，即便是长期使用后导轨出现轻微磨损，丝杠传动依然能保持顺畅。摇柄部分采用了可拆卸的金属杆设计，摇柄的转动半径控制在50毫米，日常调整钳口开合时，用手指就能轻松转动，当需要提供较大夹持力的时候，可以将摇柄杆插入更深的插孔，借助杠杆原理就能用很小的手部力量获得足够的夹持扭矩，不需要借助额外的加力杆，

　　避免因为夹持力过大导致丝杠变形或者钳口断裂。从整体的外形尺寸来看，这款台钳闭合状态下的总长度为180毫米，总高度为100毫米，固定钳身的宽度为70毫米，最大开口距离为65毫米，钳口的深度为30毫米，这个尺寸参数刚好覆盖了绝大多数小型加工场景的工件尺寸需求，不会因为尺寸过大导致工位拥挤，也不会因为开口太小无法夹持常规尺寸的工件。在实际使用过程中，这款台钳的丝杠部分预留了润滑脂存储槽，日常维护时只需要每隔三个月在丝杠表面涂抹少量锂基润滑脂，就能保证传动结构长期顺畅，不需要频繁拆解维护；固定钳身的底部还设计了一个小型的砧台面，这个平面的平面度控制在0.05毫米以内，日常作业时可以用来对小型工件进行轻微的校直、敲击整形，

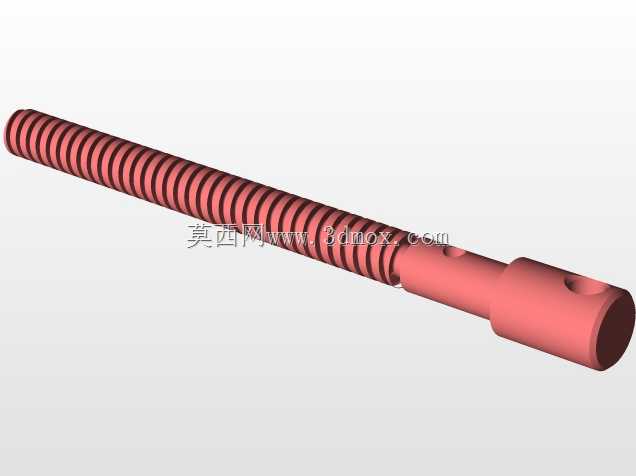

　　不需要额外准备小型铁砧，进一步拓展了台钳的使用场景。很多人在选择小型台钳的时候容易忽略钳身的刚性问题，这款台钳的固定钳身和活动钳身都采用了一体式的结构设计，没有多余的拼接焊缝，在承受最大夹持力的时候，钳身的形变量控制在0.02毫米以内，即便是对工件进行小力度的錾削作业，钳口也不会出现明显的退让，能保证加工位置的精度。另外，钳身的表面做了喷塑处理，不仅能防止日常使用中接触水渍、手汗导致的锈蚀问题，也不会像喷漆表面那样容易被工件刮掉漆层，长期使用后依然能保持整洁的外观。在安装适配性方面，除了通过螺栓固定在常规工作台面上，这款台钳的底部结构也适配市面上常见的小型台钻、迷你铣床的工作台T型槽，可以直接作为小型机床的配套夹具使用，不需要额外制作转接板，能快速完成工位的功能拓展。从结构建模的角度来看，这款台钳的所有配合面都做了合理的公差预留，导轨配合面的间隙控制在0.02到0.03毫米之间，丝杠与螺母的配合采用了梯形螺纹，传动效率高，自锁性能好，当夹持工件后停止转动摇柄，钳口不会因为工件的反作用力出现自行松动的问题，能长时间保持稳定的夹持力，不需要在加工过程中反复紧固钳口。
