通讯设备用滑动式导向臂结构设计

项目分类:通讯工具类 发布时间:2022-06-09 ID:655948
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计
  • 通讯设备用滑动式导向臂结构设计

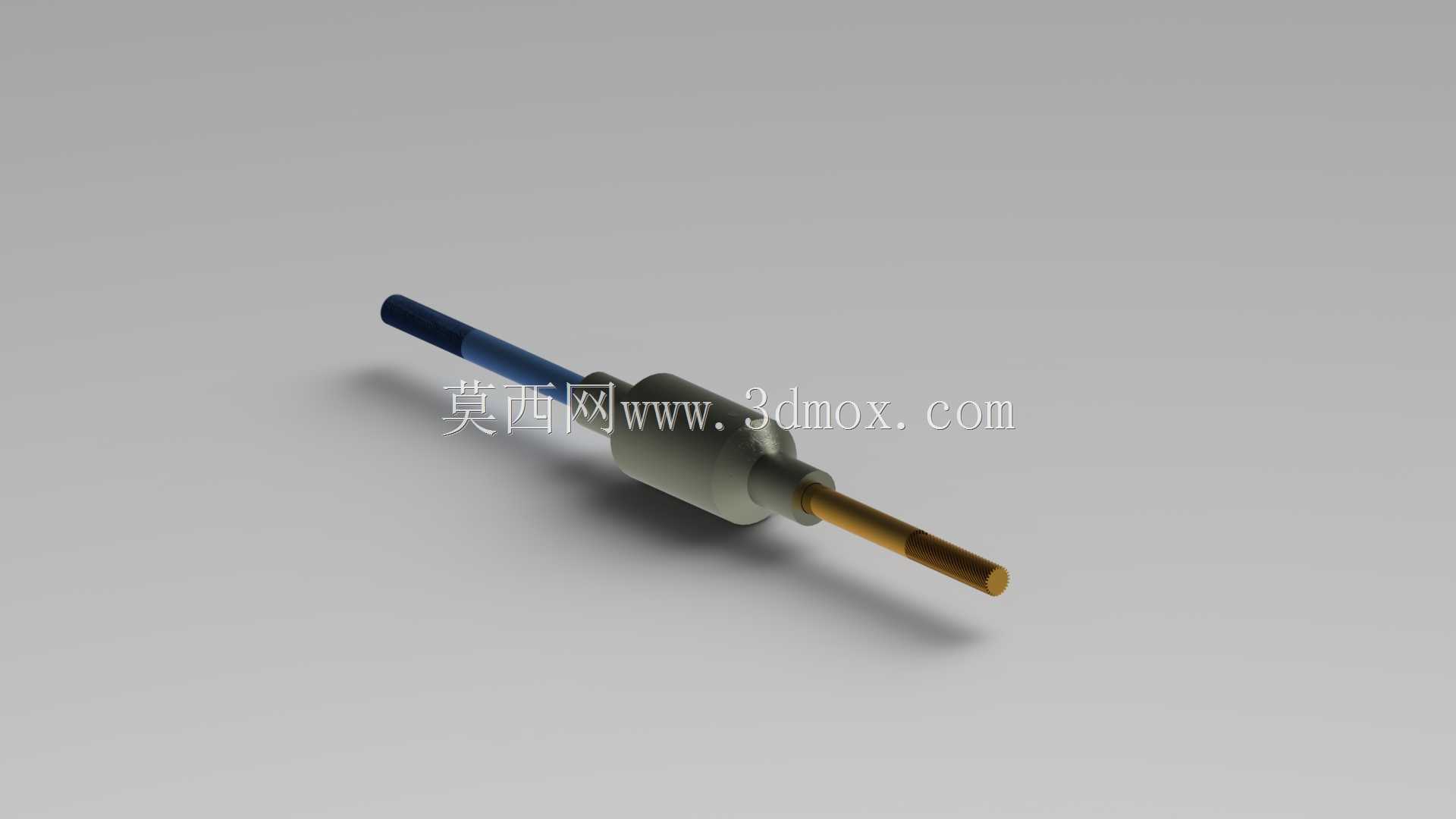

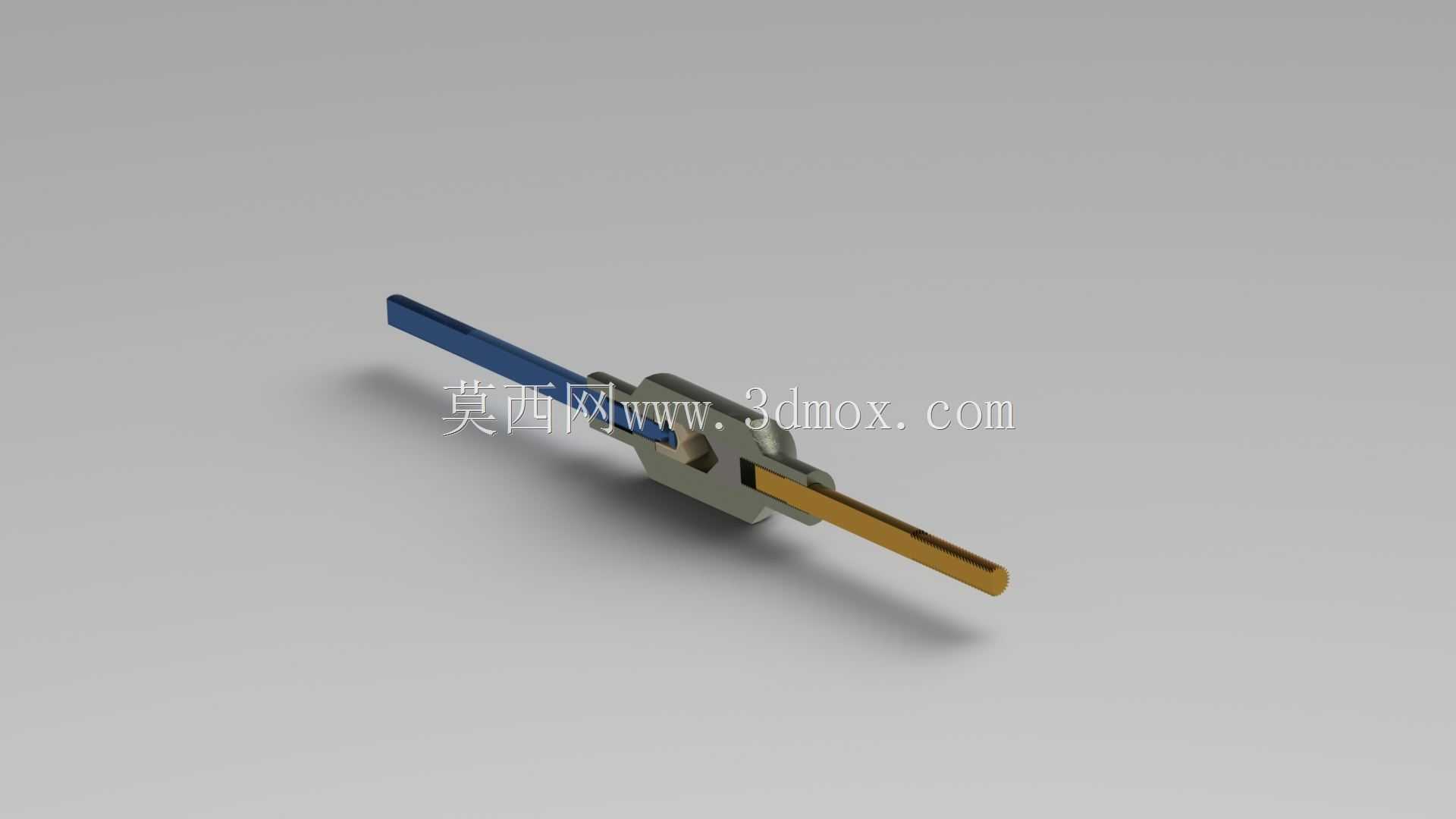

  在通讯终端及配套连接设备的内部结构中,这类滑动导向臂是实现部件线性位移、精准对位的核心小型结构件,常见于通讯接口插拔辅助机构、信号模块滑动调节组件、小型通讯设备内部的触点对位结构中,承担着为运动部件提供精准导向、抵消侧向偏移力、保证动作行程内同轴度的作用,避免部件在滑动过程中出现卡滞、偏磨、对位偏差导致的接触不良问题。从结构设计逻辑来看,该导向臂采用分体式组合结构,中间的金属基座作为核心承载件,两侧分别伸出不同长度的导向杆段,其中一侧杆段做了蓝色表面处理,另一侧为黄铜色金属本体,这种差异化的表面处理一方面是为了区分安装方向,避免装配过程中出现反向装夹的失误,另一方面不同的表面涂层也对应了不同的摩擦系数要求,

  与基座配合的滑动段采用低摩擦系数的表面处理工艺,降低往复滑动过程中的磨损量,延长部件的使用寿命。中间的基座部分设置有与设备基体配合的限位卡槽,安装时可直接卡入预设的安装槽位,不需要额外设计复杂的固定结构,装配效率更高,同时卡槽的配合面做了公差收紧处理,保证基座安装后不会出现径向窜动,为两侧的导向杆提供稳定的支撑基准。从安装边界来看,该导向臂整体为细长杆类结构,总长度适配小型通讯设备的内部安装空间,基座的截面尺寸与设备内部的安装槽宽度匹配,安装时不需要对设备原有结构做额外修改,可直接替换同规格的老旧导向部件,两侧导向杆的伸出长度根据实际行程需求设计,长杆段对应主要的工作行程,短杆段承担行程末端的限位缓冲作用,

  避免滑动过程中出现过冲损坏相邻部件。在功能特性上,该导向臂的导向杆与基座之间采用间隙配合设计,配合间隙控制在0.02mm以内,既保证了滑动过程的顺畅性,又不会因为间隙过大导致导向精度下降,杆体本身采用高强度合金材质,具备足够的抗弯强度,在承受侧向载荷时不会出现明显的弯曲变形,保证往复滑动上千次后依然能保持稳定的导向精度。在实际应用场景中,这类导向臂除了用于通讯设备内部,也可适配小型电子设备的滑动开关结构、检测设备的探针导向机构、小型自动化模组的线性导向辅助结构,在设计这类小型导向件时,需要重点关注杆体的直线度公差、配合面的表面粗糙度、基座与杆体的连接强度,同时要考虑长期滑动后的磨损余量,在结构设计时预留0.1mm左右的磨损补偿空间,

  避免磨损后出现间隙过大导致的导向失效。从建模逻辑来看,该结构的建模过程首先需要确定中间基座的基准面,以基座的安装卡槽面为装配基准,分别向两侧拉伸生成导向杆的基础实体,之后对杆体的端部做倒角处理,避免安装时刮伤配合件的内壁,基座部分的卡槽结构采用切除拉伸生成,卡槽的边角处做0.2mm的圆角处理,减少应力集中,避免装配时出现应力开裂的问题,不同表面处理的杆段通过分割线划分实体面,分别赋予对应的材质属性,方便后续做渲染和工程图的标注。在实际选型替换时,需要核对导向臂的总长度、基座的安装尺寸、杆体的直径三个核心参数,只要这三个参数与原有部件匹配,即可实现直接替换,不需要调整周边的配套结构,这类小型导向件虽然结构简单,但直接影响到设备滑动部件的动作可靠性,一旦导向臂出现弯曲变形或者磨损过量,就会导致部件动作卡滞、接触不良,甚至损坏相邻的电子元器件,因此在设计时对材质和公差的要求并不低,需要结合实际的使用频次、载荷大小选择合适的材质和表面处理工艺,保证部件的使用寿命满足设备的整体设计寿命要求。
