带约束功能的管类夹紧固定装置结构

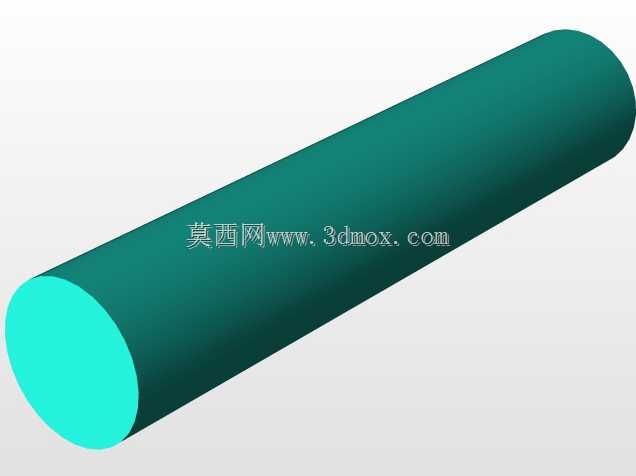

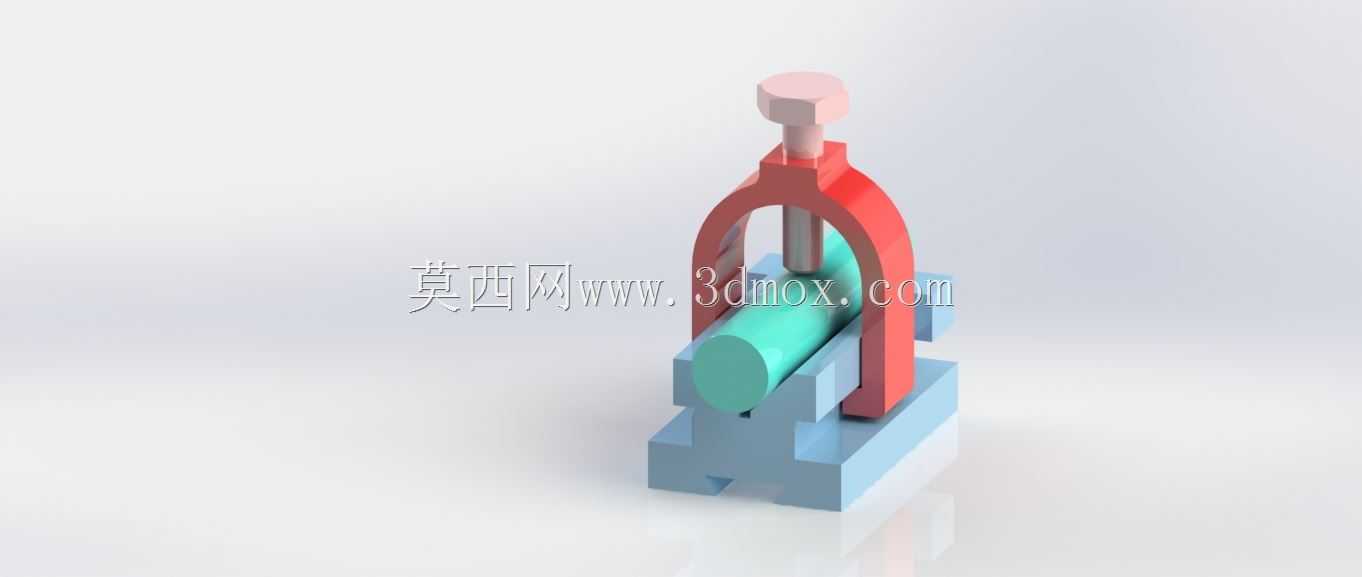

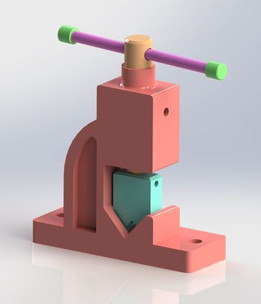

　　这套带约束功能的管类夹紧固定结构，在车间现场的管线布设、小型工件装夹场景里适配性很强，日常做工位旁的气动管路临时固定、小直径圆棒类待加工件的定位装夹都能直接用，不用额外做复杂的适配改造。整个结构的核心功能是通过顶部的旋压组件，对放置在底座V型定位槽内的圆柱类工件施加垂直方向的压紧力，同时两侧的拱形支撑臂对压紧螺杆形成径向约束，避免压紧过程中螺杆出现偏摆，保证压紧力始终垂直作用在工件表面，不会出现压偏、夹伤工件表面的问题。

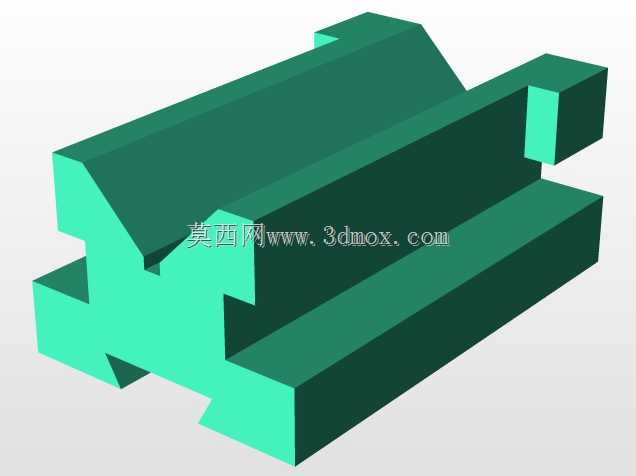

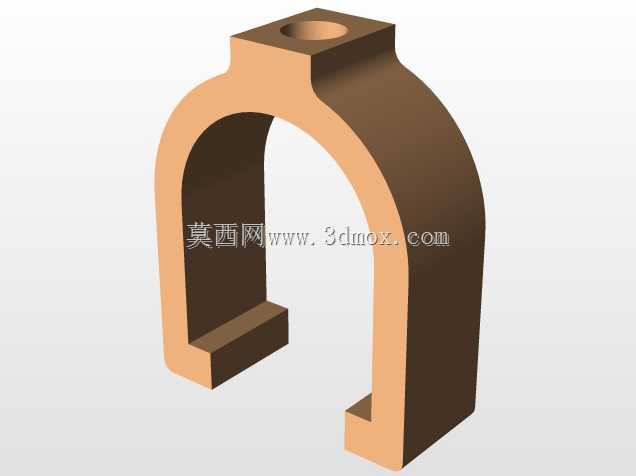

　　从设计思路上看，整个结构没有采用复杂的快换或者气动压紧结构，走的是纯机械手动压紧的可靠路线，底座做了一体化的V型定位槽，槽的开口角度做了90度设计，能够适配一定直径范围内的圆柱件，不用频繁更换定位块，对于小批量多规格的圆管、圆棒装夹场景来说，换型效率比固定式圆孔定位座高不少。顶部的压紧头做了平面接触设计，接触端面做了圆角过渡，不会因为应力集中在工件表面压出明显压痕，对于表面质量要求较高的抛光管、镀层棒料装夹很友好。拱形支撑臂和底座之间采用了嵌入式的定位配合，安装时直接卡入底座的定位槽内就能完成定位，不需要额外做配磨调整，装配难度很低，后期如果支撑臂出现磨损，直接拆换零件就能完成维护，不用整体更换整个夹具。

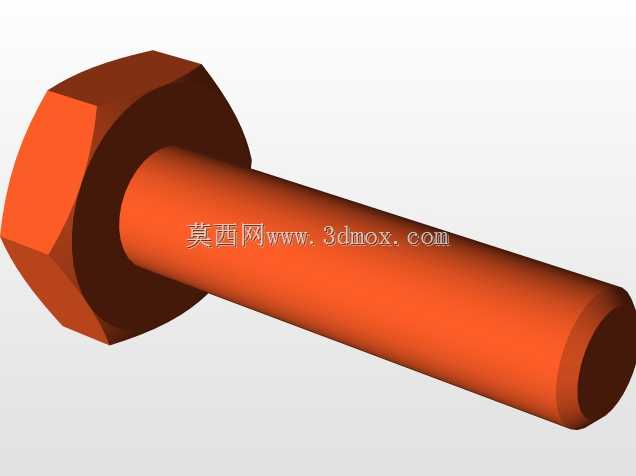

　　安装边界方面，整个底座的安装平面做了平整处理，四个角预留了沉头安装孔，可以直接通过螺栓固定在工作台面、型材机架或者设备旁的安装支架上，安装孔的孔位间距按照常规的工业铝型材孔距设计，不管是在铝型材框架上安装还是在钢板工作台面上固定，都不需要额外打孔适配。整体的外形尺寸控制得比较紧凑，不会占用过多的工位空间，在狭窄的设备旁、流水线侧方的安装位也能布置。压紧螺杆的行程做了合理限制，最大张开高度能够满足常规直径范围的圆柱件取放，不用完全旋出螺杆就能完成工件的装卸，操作起来很顺手，日常作业时单手就能完成旋紧和松脱的动作，不需要借助额外的扳手工具，适合频繁拆装工件的作业场景。

　　实际使用过程中，这套结构的约束设计优势很明显，普通的C型压紧夹在压紧小直径工件时，很容易因为螺杆伸出过长出现晃动，导致压紧力偏移，工件装夹后出现歪斜，而这套结构的拱形臂刚好对螺杆的中段形成导向约束，螺杆升降过程中始终保持垂直状态，压紧时的力线和工件中心重合，装夹后的工件不会出现轴向窜动或者径向偏移，在做小型管件的焊接定位、钻孔辅助定位、管路固定防振时，装夹稳定性比普通的悬臂式管夹好很多。底座的V型槽和两侧的支撑块形成了三点定位的结构，工件放置在槽内时自然对中，不需要反复调整位置就能保证工件的轴线和安装基准平行，对于需要保证管件同轴度的装配场景来说，能省不少找正的时间。整个结构的零件没有复杂的曲面特征，常规的铣削、车削加工就能完成所有零件的制作，加工成本很低，适合车间根据实际使用需求自制适配，不需要开模或者定制特殊零件。
