可调角度手动操作万向节传动结构

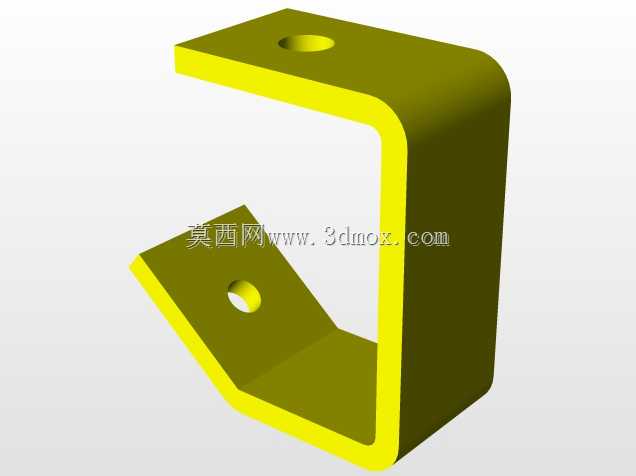

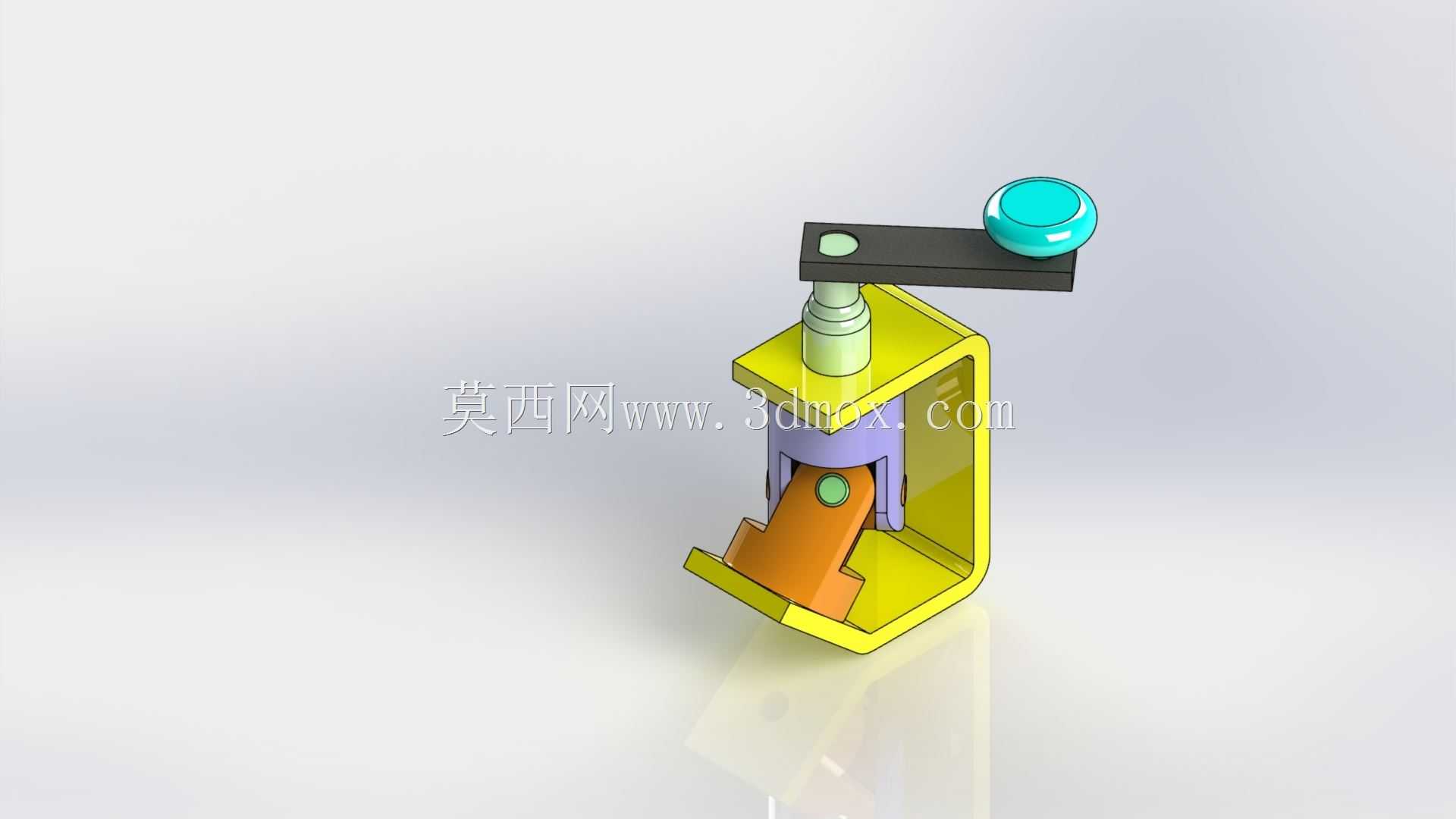

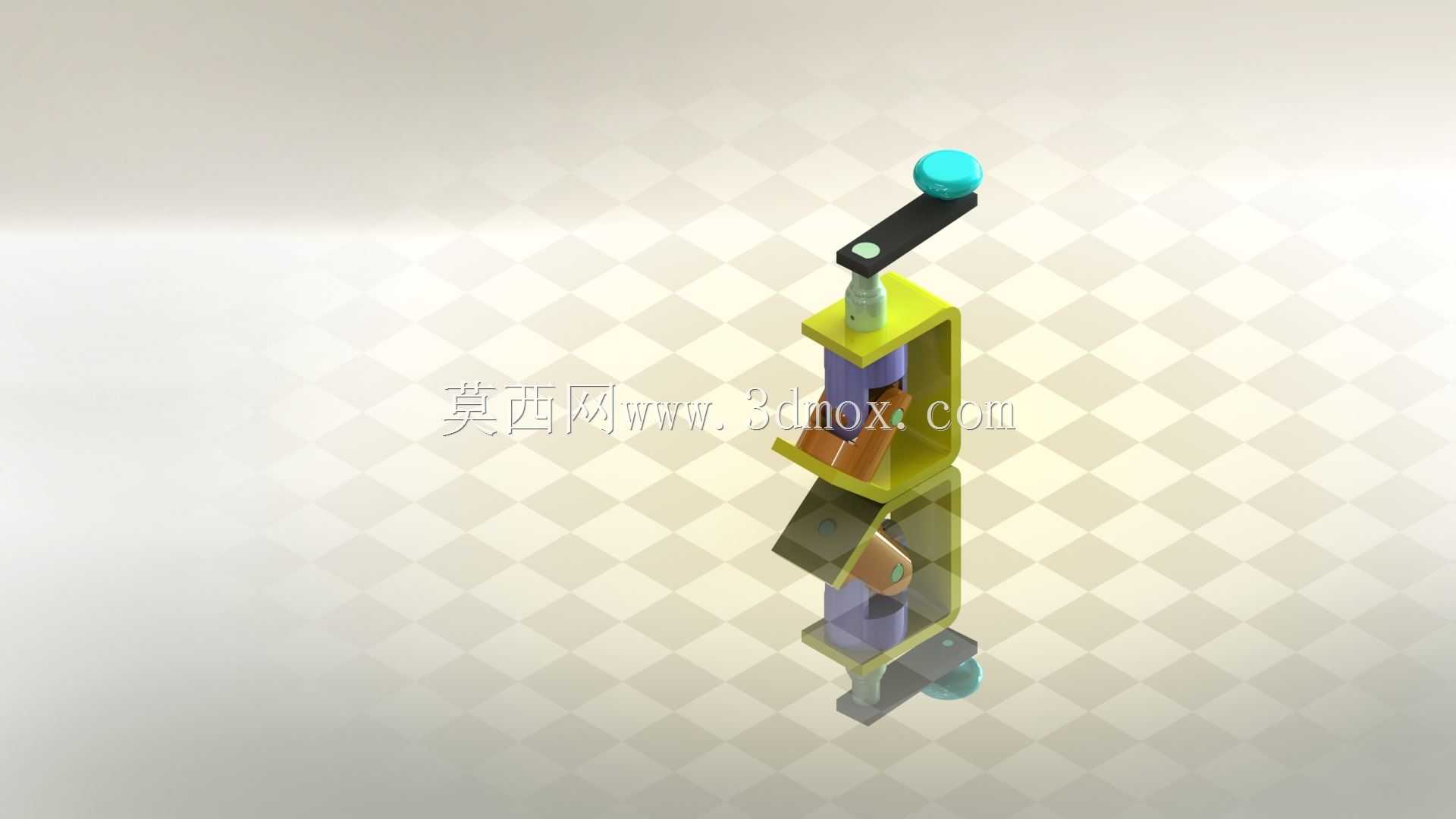

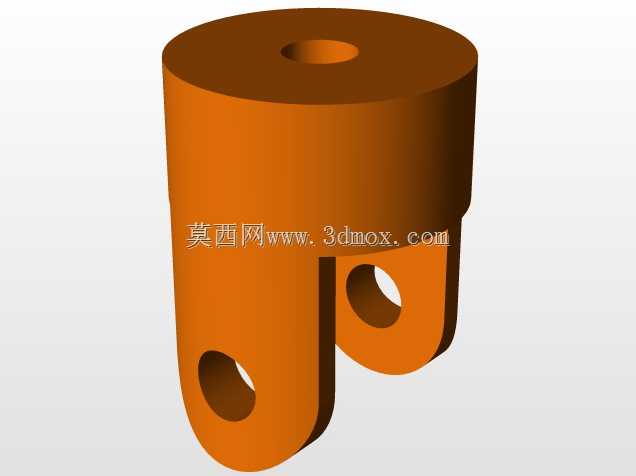

　　在小型手动操作设备、桌面工装夹具、轻型试验台架的传动链路里，这类带操作手柄的万向节结构常被用来解决非同轴轴线之间的扭矩传递问题，尤其适配需要在一定角度范围内调整输入输出轴夹角、同时保留手动操作功能的场景，比如小型物料进给机构的手动调节端、教学演示用传动试验台、轻型工装的角度调整传动位，都能见到这类结构的实际应用。它不需要额外的动力源，完全依靠手动扳动顶部的操作头就能完成扭矩输入，通过内部的十字铰接结构把输入端的转动传递到输出端，哪怕输入轴和输出轴之间存在15到30度的夹角，也能稳定传递扭矩，不会出现卡滞或者传动空程过大的问题。从结构设计逻辑来看，这个万向节采用了分体式叉架配合十字销轴的铰接方案，外部的黄色框架既是支撑结构，

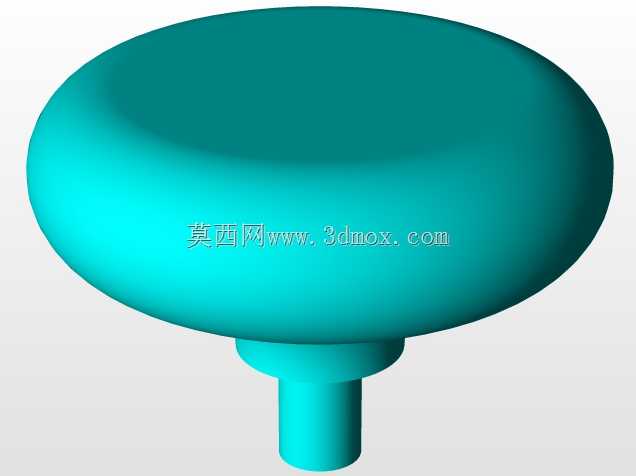

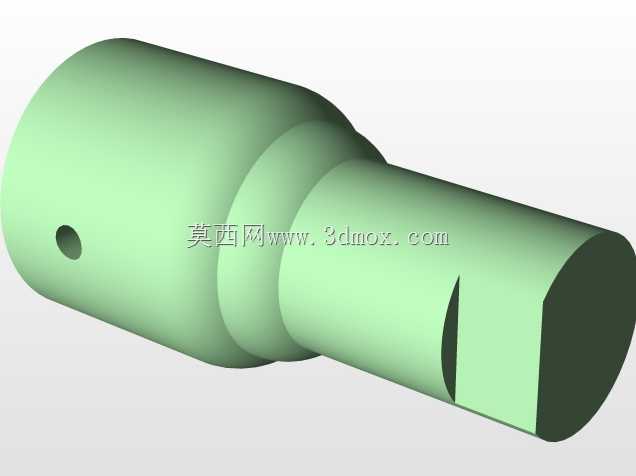

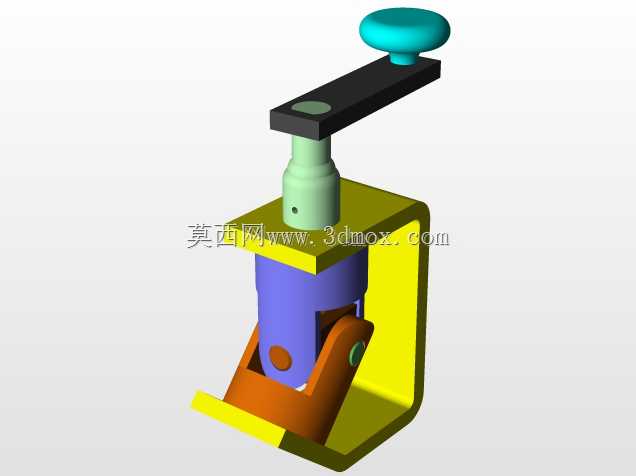

　　也是铰接副的防护壳体，能避免车间里的切屑、灰尘落入铰接缝隙，减少日常维护的频次。顶部的操作手柄做了偏心设计，扳动时的力臂长度经过测算，普通人用单手握持就能输出足够的扭矩，不需要借助额外的加力杆，手柄顶端的浅蓝色操作头做了圆弧过渡，握持时不会硌手，长时间操作也不容易产生疲劳感。中间的铰接部位预留了足够的摆动间隙，当输入轴和输出轴存在夹角时，叉架不会和周边的支撑结构发生运动干涉，每个铰接销轴的位置都做了限位台阶，避免销轴在转动过程中出现轴向窜动，不需要额外加装轴端挡圈就能保证铰接副的连接可靠性。安装边界方面，这个万向节的整体外形是窄长型结构，底部的输出端可以直接对接方轴或者圆孔轴，通过顶丝就能完成和下游传动件的固定，

　　不需要做复杂的安装法兰适配，侧面的支撑框架预留了两个安装孔位，可以直接用螺栓固定在设备的安装面板上，安装时只需要保证输入轴的摆动范围内没有其他零部件遮挡即可，不需要预留太大的周边操作空间。在实际使用过程中，这类万向节的传动效率比柔性轴更高，传递的扭矩也更稳定，不会出现柔性轴使用久了之后的扭转回弹问题，适合对传动精度有一定要求的手动调节场景。设计时特意把铰接副的摩擦面做了光滑处理，日常使用只需要定期在铰接缝隙处滴入少量润滑油就能保证转动顺畅，不需要拆解维护。和工业级大尺寸万向节不同，这类小型手动万向节的重量更轻，整体结构紧凑，哪怕是安装在小型桌面设备上也不会增加太多额外负载，操作时的反馈感清晰，转动到每个角度都没有虚位，

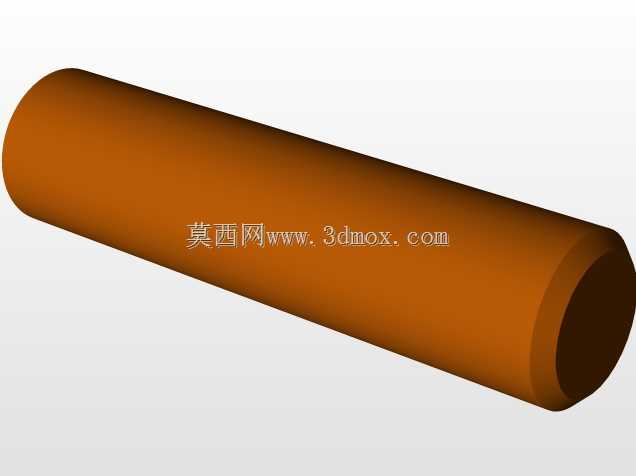

　　操作人员可以通过手柄的反馈直接感知到下游传动件的负载情况，避免用力过大损坏下游的精密部件。它的输出端可以适配不同规格的连接轴，只需要更换输出端的轴套就能对接不同直径的传动件，通用性较强，在很多非标小型工装的设计里，这类结构可以直接作为标准传动模块使用，不需要重新设计铰接传动结构，能大幅缩短非标设计的周期。结构上没有采用复杂的密封或者特殊材料，所有零部件都可以采用常规的机加工工艺制作，叉架部分用铝合金铣削就能满足强度要求，铰接销轴用标准的圆柱销即可，加工成本较低，适合小批量制作使用。在传动角度的适配范围内，它的传动比保持恒定，不会因为夹角变化出现输出转速波动，哪怕是用来做角度刻度调节的场景，也能保证调节精度满足使用要求，不会出现转动角度和实际输出角度不匹配的问题。
