抛光机双侧长跨距承载支撑机架

　　这套支撑构件是抛光工位里承托执行模组的长跨距机架，在整条表面处理产线里，它不直接参与磨削动作，却决定了抛光头走行的直线度、整机长时间运行的刚性余量，以及现场拆装维护的操作空间。从车间实际排布来看，这类机架常见于长条工件的端面抛光、钣金件去毛刺工位，机架沿工件进给方向铺展，上方搭载行走导轨与抛光动力头，下方留出敞口避让区域，既方便废屑、抛光液向下归集排出，也给操作人员伸入调整工件、更换磨轮留出足够操作位，不会出现封闭机架内部积屑难清理的问题。

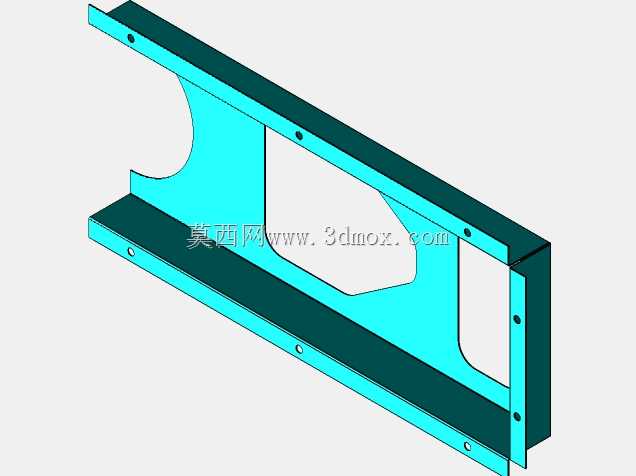

　　从结构受力逻辑拆解，构件采用上下两条平行长翼板搭配侧立腹板的槽型布局，而非整块厚钢板铣削成型，这种设计首先平衡了自重与抗弯需求：抛光动力头沿上翼板全程往复移动时，载荷是随位置变化的移动集中力，长跨距机架最容易出现的失效形式是中部下挠，进而导致抛光轮压在工件表面的压力忽大忽小，加工出来的面出现明暗不均的棱带。上下翼板拉开垂直间距之后，截面的惯性矩大幅提升，腹板承担主要的剪切力，翼板承担弯曲带来的拉压应力，材料利用效率远高于同重量的实心方管。腹板上开出的两处异形镂空，并不是单纯为了减重：靠近左侧的大圆弧缺口对应磨轮下行抛光的运动包络，避免机架本体和旋转的磨具发生干涉；中间的多边形敞口则对应工件穿过工位的通行空间，长条形工件可以从机架中空区域横向送进，不需要把整机架高到超出操作人员舒适作业的高度。

　　安装边界的细节处理完全贴合现场装配习惯：上下翼板沿长度方向均匀布置了多组通孔，孔位同时覆盖导轨锁附、机身地脚对接、外围防护钣金固定三类需求，孔间距按照常规直线导轨的安装孔系匹配，工程师在选型搭载不同行程的抛光模组时，不需要在翼板上二次划线钻孔，直接通过标准内六角螺栓就能完成锁紧。机架两端的立板做了封边处理，端部预留的孔位用来连接侧边的升降调节座或者进料导向架，整个构件的装配基准统一以底翼板的下平面为粗基准、上翼板的上平面为导轨安装精基准，加工时一次装夹铣削两个安装面，能把平行度控制在很小的公差范围内，避免导轨锁附之后出现扭曲、滑块运行卡滞的问题。

　　实际工况里，抛光工位的环境比普通装配工位恶劣很多，抛光产生的硬质磨粒会飞溅附着在机架表面，打磨过程的持续振动也会让螺栓连接面出现微动磨损。这套机架的棱边全部做了折弯加厚处理，没有单薄的悬伸薄板，腹板和翼板的交接位置为连续整面连接，不存在点焊拼接的缝隙，磨粒和水渍不会藏在接缝缝隙里造成锈蚀隆起。在做结构校核的时候，需要重点验算三个工况：一是动力头移动到跨距中点时的最大静挠度，保证变形量小于抛光进给精度的允许阈值；二是磨轮接触工件瞬间的冲击载荷下，腹板镂空位置的应力集中系数，圆弧过渡的缺口设计本身就把尖角应力集中降到了很低的水平；三是整机起吊转运时的吊装受力，翼板上的部分孔位可兼作吊点，吊装时构件不会出现侧向扭转变形。

　　和常见的方管焊接机架相比，这种一体成型的钣金折弯式支撑架构件一致性更好，量产时不需要逐件做焊接后时效去应力，单件的加工周期更短，后期如果需要适配不同宽度的抛光轮，只需要调整腹板镂空的横向尺寸，上下翼板的安装孔系可以完全通用，能够快速衍生出不同行程规格的整机机架，覆盖从小型五金件抛光到长型材表面打磨的多类工位需求。
