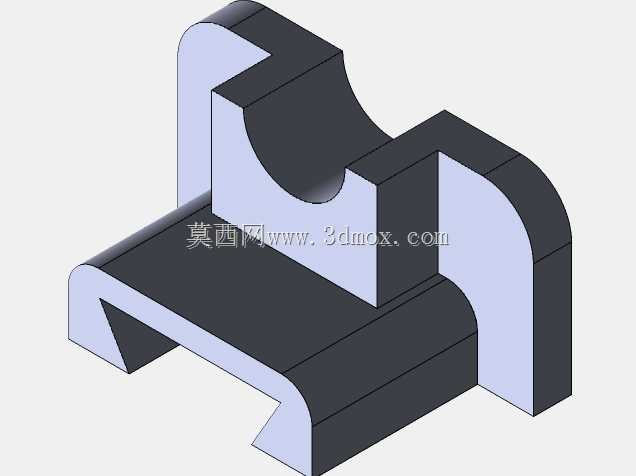

带圆弧卡槽的异形折弯定位支撑构件

　　这类带圆弧卡槽的异形折弯支撑构件，在通讯设备内部走线、板件拼接的场景中应用十分普遍，日常做通讯机柜内部辅件设计时经常会碰到类似结构，很多时候需要根据安装空间的边界限制调整折弯角度与卡槽尺寸，不能直接套用标准件库的现成模型。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为相邻板件的定位支撑，抵消设备运输、运行过程中产生的侧向窜动，二是通过顶部的圆弧卡槽承托圆柱形的线缆束或者小型圆轴类辅件，避免线缆长期晃动出现磨损，也能让内部走线排布更规整，减少后期运维时理线的工作量。做这类结构设计的时候，首先要明确安装边界的限制，构件底部的折弯勾边是直接卡入安装基板的预留槽位里的，所以勾边的折弯角度、伸出长度必须和基板槽位的公差匹配，

　　一般单边预留0.1到0.2mm的装配间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配卡滞。两侧的立板高度要结合被支撑件的安装高度来定，不能过高导致和上层构件发生干涉，也不能过低起不到侧向限位的作用，立板外侧做的圆弧过渡，一方面是为了去除锐边，避免装配时划伤操作人员或者线缆外皮，另一方面也能减少应力集中，提升构件长期受载时的结构强度，避免折弯处出现应力断裂。顶部的圆弧卡槽尺寸要和被承托的圆柱件外径匹配，卡槽的开口角度一般设计在90度到120度之间，角度过小会导致圆柱件卡入困难，角度过大则会失去限位作用，容易出现圆柱件从卡槽脱出的问题。设计过程中还要考虑板材的折弯系数，这类构件一般采用冷轧钢板冲压折弯成型，

　　不同厚度的板材折弯时的中性层偏移量不同，建模时如果没有提前算好折弯扣除量，实际加工出来的构件尺寸会和设计值出现偏差，导致安装时无法卡入预设槽位。另外构件底部的平面是主要的承载面，平面度需要控制在合理范围内，如果平面度超差，安装后会出现构件倾斜，导致顶部卡槽的位置偏移，无法正常承托目标部件。在实际选型应用时，还要结合使用环境的要求做表面处理，普通室内通讯设备场景一般做镀锌处理即可，满足基础的防锈需求，如果是在潮湿或者有腐蚀的户外通讯基站场景，就需要做喷塑或者不锈钢材质加工，提升构件的耐锈蚀能力。这类构件虽然结构简单，属于小型辅件，但在整套设备的结构稳定性中起到的作用不可忽视，很多设备出现内部线缆磨损、板件异响的问题，

　　往往就是这类小型支撑构件的尺寸设计不合理或者安装不到位导致的。建模的时候要注意各个折弯处的圆角处理，内R角一般和板材厚度保持一致，避免折弯时出现板材开裂的问题，外R角则是内R角加上板材厚度，保证外观过渡顺滑。两侧立板和底部承载面的垂直度也要做合理的公差要求，一般控制在0.1mm以内，垂直度超差会导致立板倾斜，和相邻构件发生干涉，也会让顶部卡槽的位置出现偏移。另外构件上没有设计额外的安装孔，是依靠底部的折弯勾边实现无螺丝卡装，这种设计的优势是装配效率高，不需要额外的紧固件，适合批量快速装配的生产线场景，同时也避免了螺丝松动脱落导致的内部短路风险，在通讯设备这类对内部安全要求较高的场景中，这种卡装式的小型支撑件应用占比正在逐步提升。做结构校核的时候，要重点验算立板的侧向受力强度，当卡槽内承托的线缆束或者圆轴件受到侧向冲击力时，立板不能出现永久变形，一般通过调整板材厚度或者在立板和底面连接处增加小的加强压筋来提升强度，不需要额外增加加强筋焊接，减少加工工序和成本。
