带安装底座的C型卡槽支撑固定支座

　　这类带安装底座的C型卡槽支撑固定支座，多应用在通讯设备内部的线缆与小型功能模块固定场景中，也可在小型自动化设备的气动管路排布、轻型传感元件安装场景中作为支撑定位构件使用，属于小载荷工况下的定位支撑类零件。从实际使用需求出发，这类支座的核心作用是为圆柱类装配件提供稳定的卡位支撑，同时通过底部的安装结构实现自身在设备机架、安装面板上的可靠固定，避免装配件在设备运行过程中出现移位、晃动，保障相关管线或元件的位置精度。

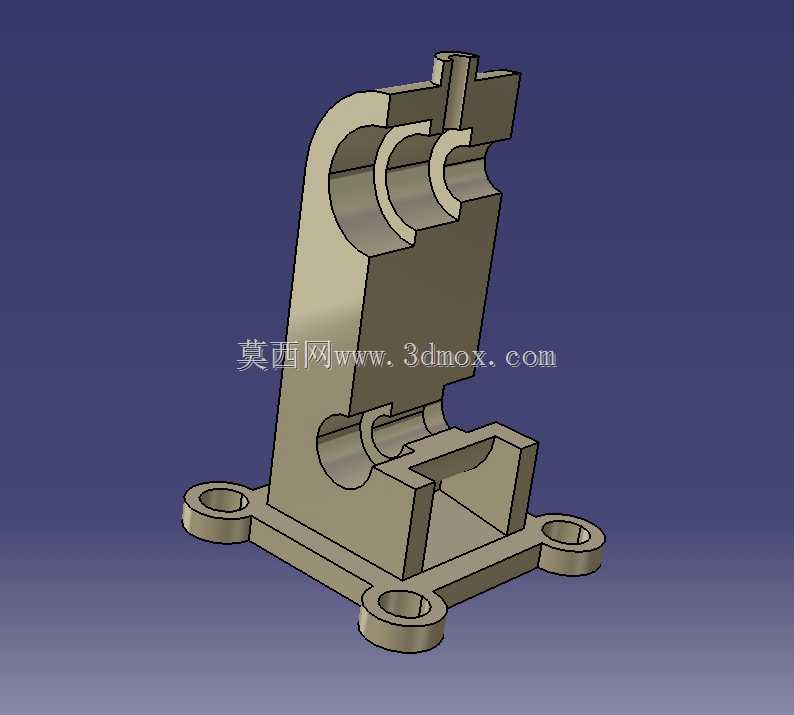

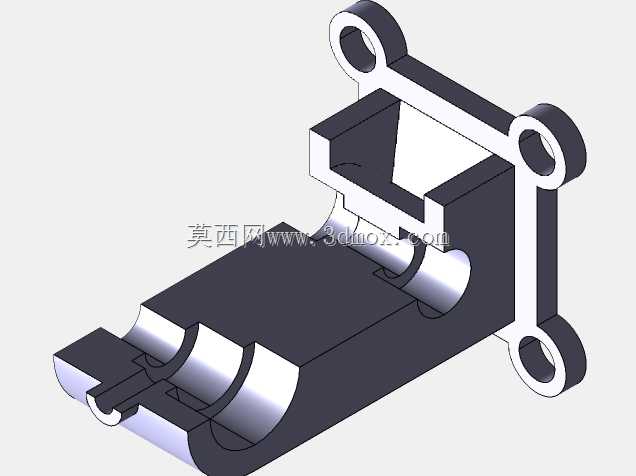

　　从结构设计逻辑来看，支座整体采用立式C型开口的主体构型，主体立板上开设的上下两组半圆弧卡槽，是直接与被支撑圆柱件配合的工作面，卡槽的圆弧半径需要与被支撑件的外径做匹配设计，保证配合面有足够的接触面积，避免局部应力集中导致零件变形或装配件压损。主体立板一侧做了加厚的实体结构，用来提升整体的抗弯刚度，抵消装配件装入后对支座产生的侧向倾覆力矩，避免长期受力下立板出现形变导致卡槽对位不准。底部采用十字延伸的安装翼板结构，四个翼板末端分别设置带沉孔的安装孔，沉孔设计可以让内六角安装螺栓的头部完全沉入孔内，不会突出支座底面，保证支座安装后与安装面完全贴合，不会出现安装间隙导致的支撑晃动；四个安装孔的孔位分布做了对称设计，既可以适配方形安装面板的螺孔排布，也能在条形安装型材上实现对位安装，安装适配性更强。

　　在建模过程中，这类零件需要优先确定核心配合尺寸：首先是上下卡槽的中心距，这个尺寸直接决定被支撑圆柱件的排布间距，需要匹配对应元件的安装尺寸要求，避免出现元件干涉；其次是底部安装孔的孔位中心距，需要对应常用的安装基准尺寸，比如适配标准铝型材的槽距或者通用安装板的螺孔间距，降低现场安装的打孔改造成本；再者是卡槽的开口宽度，要略小于被支撑圆柱件的直径，保证装配时可以通过轻微的过盈卡入实现预固定，不需要额外的紧固件就能实现装配件的临时定位，提升装配效率。主体立板与底部安装翼板的连接处做了圆角过渡处理，避免直角连接处的应力集中，在注塑或者铣削加工过程中也能减少应力开裂的风险，同时去除锐边避免装配时划伤操作人员或配套管线。

　　从安装边界来看，这类支座的整体高度控制在小尺寸范围内，适合在设备内部的紧凑安装空间中使用，不会占用过多的排布空间，底部安装翼板的外轮廓尺寸也做了收窄设计，在密集排布的安装场景中，相邻支座之间不会出现安装干涉。支座的C型开口方向可以根据实际安装场景做朝向调整，建模时可以通过参数化调整开口方向，适配不同的走线或元件安装方向，不需要重新绘制整体结构。在实际工况中，这类支座承受的载荷主要是被支撑件的静载荷，以及设备运行时产生的小幅振动载荷，所以主体壁厚不需要做的过厚，在保证结构刚度的前提下尽可能减轻零件自重，降低材料成本，如果是采用塑料材质注塑生产，还需要在立板背面设置合理的拔模斜度，保证注塑脱模的顺畅性，避免出现脱模拉伤的问题。卡槽的内表面不需要做过高的表面粗糙度处理，只要保证圆弧面顺滑无毛刺，就可以满足与圆柱件的配合要求，过高的表面精度要求反而会提升加工成本，不符合这类小型支撑件的成本控制需求。
