直列四缸发动机活塞缸体结构设计

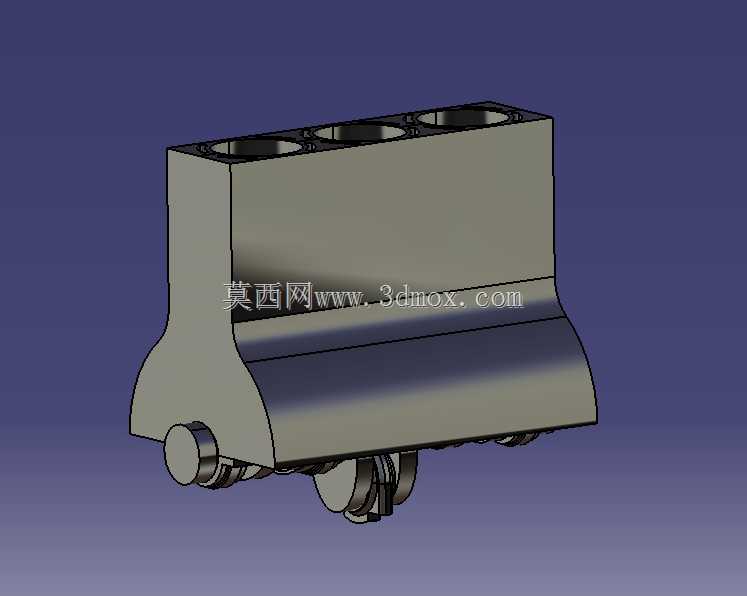

　　该活塞缸总成是内燃机动力输出核心的基体构件，主要适配小排量直列四缸内燃机组，常见于乘用车辆、小型工程机械的动力单元中，承担着为活塞往复运动提供导向、密封燃烧腔、集成冷却与润滑流道、连接曲轴箱与气缸盖的多重作用，是整个动力总成中承载交变热负荷与机械负荷的关键结构件。从实际应用场景来看，这类缸体结构需要在持续的高温高压环境下保持尺寸稳定性，活塞在缸孔内做高频往复运动时，缸壁需要承受活塞侧推力、燃烧爆发压力的冲击，同时还要将燃烧产生的多余热量通过集成的水冷腔道传递出去，避免局部过热导致的结构变形或者润滑失效。在设计思路上，该结构采用了集成式缸体设计，将缸筒部分与下部曲轴箱支撑结构做了一体化整合，

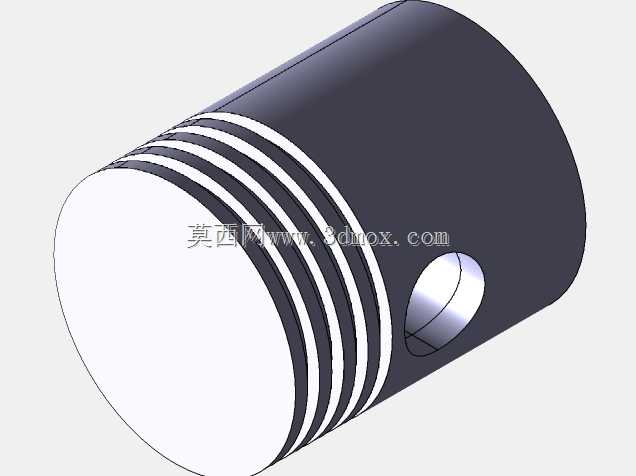

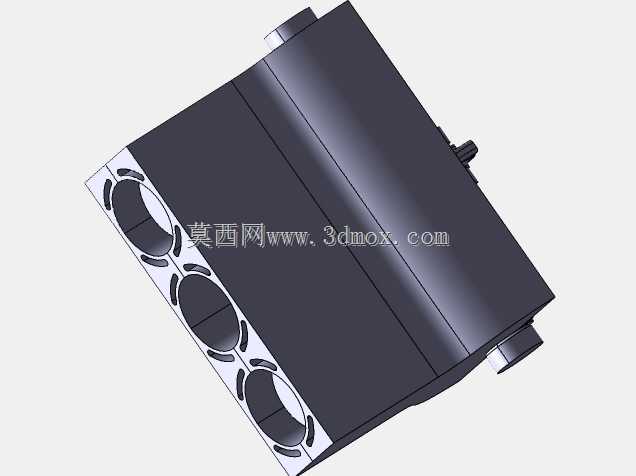

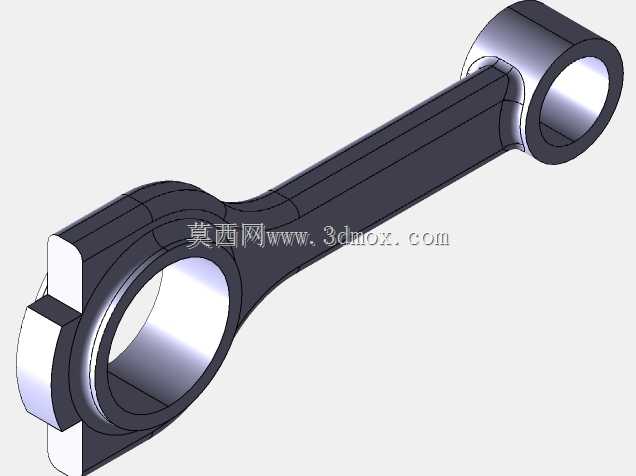

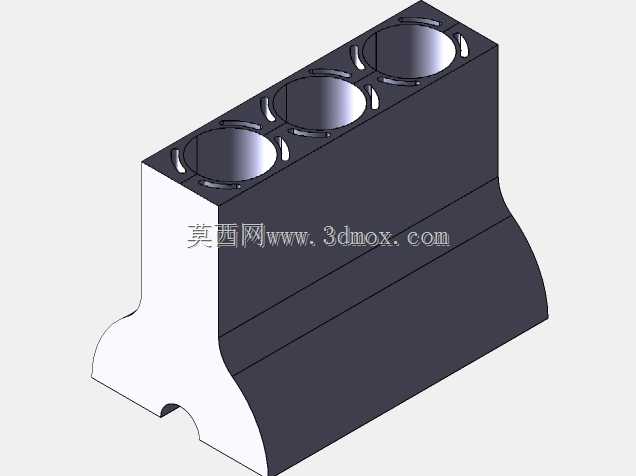

　　上部四个等距排布的缸孔为活塞运动提供精确导向，缸孔的中心距、圆柱度、表面粗糙度都有严格的公差要求，保证活塞环的密封效果，减少窜气与机油消耗。下部的弧形过渡结构是为了避让曲轴连杆的运动轨迹，避免连杆在上下止点摆动过程中与缸体发生干涉，两侧伸出的销轴安装位用于固定附属管路或者支撑附件，底部的连接法兰面用于和油底壳或者下曲轴箱进行密封连接，安装面的平面度直接影响密封可靠性，设计时需要预留足够的螺栓压紧力分布空间，避免压紧后出现缸孔变形。从安装边界来看，该缸体的上部平面用于安装气缸盖，平面上需要布置螺栓孔、冷却水孔、机油通道孔、定位销孔，各个孔位的位置度需要匹配气缸盖的对应接口，保证冷却与润滑回路的连通；缸孔的内径尺寸决定了活塞的选配规格，

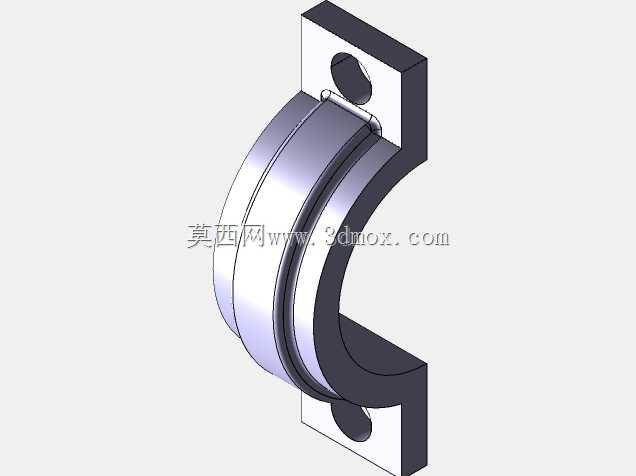

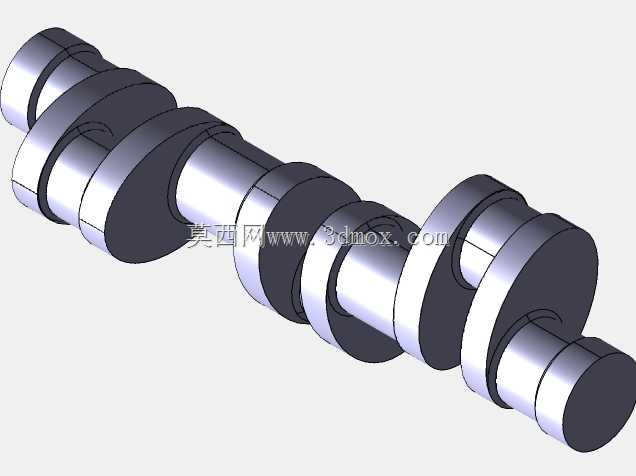

　　行程则由曲轴回转半径决定，整体外形的宽度、高度尺寸需要匹配动力舱的安装空间，周边的附件安装位需要预留足够的操作空间，方便后续装配与维护。结构设计上，在缸筒之间设计了加强筋结构，提升缸体整体的刚性，减少发动机工作过程中的振动变形，下部的曲轴支撑座采用了加厚的壁厚设计，承受曲轴运转时传递的交变载荷，避免出现支撑座开裂的问题。流道设计方面，水冷腔围绕每个缸孔布置，保证各个缸的冷却均匀性，避免出现各缸工作温度差异过大导致的热应力集中，机油通道则沿着缸体侧壁布置，将压力机油输送到曲轴轴承、凸轮轴轴承等需要润滑的部位，通道的转角处做了圆弧过渡，减少机油流动的阻力。在实际选型匹配时，需要确认缸体的缸径、行程参数是否匹配目标动力的排量要求，

　　安装法兰的连接尺寸是否与现有曲轴箱、气缸盖的接口匹配，冷却与润滑通道的通径是否满足流量要求，同时还要考虑缸体材料的热膨胀系数与活塞、活塞环材料的匹配性，避免不同温度下的配合间隙出现异常。这类集成式缸体结构相比分体式缸套设计，结构更紧凑，整体刚性更好，适合批量生产的小排量动力单元，能够有效减少零部件数量，降低装配复杂度，同时在重量控制上也有一定优势，能够满足动力总成轻量化的设计需求。在建模过程中，需要重点关注各个运动部件的间隙校核，比如活塞在上止点、下止点位置时，连杆与缸体内部的最小间隙是否满足安全要求，螺栓安装位的深度是否足够，避免螺栓拧入后触碰到其他内部结构，冷却腔的壁厚是否均匀，避免铸造过程中出现缩孔、缩松等缺陷，影响结构强度与密封性能。
