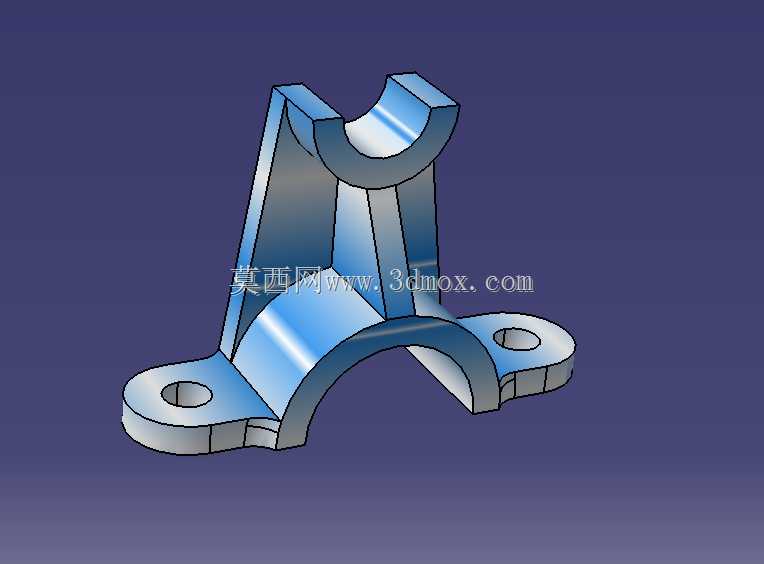

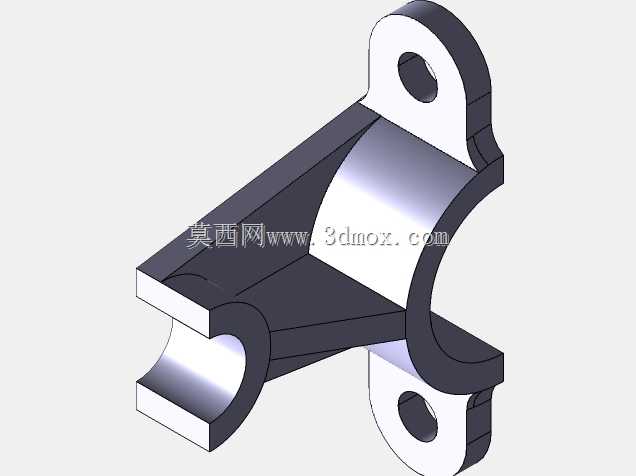

带安装底座的弧形支撑固定支架结构

　　这类带弧形抱合结构的支撑固定件，在轻型管线架设、小型传动组件托举场景中应用十分广泛，日常能在通讯基站走线架、小型设备内部管线排布、台式设备外置附件固定位上见到它的身影，核心作用是为圆柱类构件提供稳定的承托与定位，避免被支撑件在设备运行过程中出现径向窜动、轴向滑移的问题，同时通过底部的安装结构将载荷平稳传递到设备基体或者安装架体上。从结构设计逻辑来看，整个零件采用一体化成型思路，没有额外的拼接装配结构，能有效减少装配累计误差，提升整体结构刚度。底部的两个安装耳座做了沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出安装平面，既避免了螺栓突出对周边其他构件造成干涉，也能让支架底面与安装基面完全贴合，保证安装后的垂直度与位置精度，

　　两个安装孔的中心距是安装边界的核心参数，设计时需要匹配安装基面的预留孔位，孔位公差一般取H12级即可满足普通固定场景的精度要求，不需要过高的加工精度就能保证顺利装配。上部的弧形承托面是和被支撑件直接接触的工作面，圆弧半径需要和被支撑的圆柱类构件外径做匹配，一般取间隙配合的公差带，既能保证被支撑件可以顺利卡入承托位，又不会因为间隙过大导致支撑后出现晃动，承托面的圆弧包角接近180度，相比半包式的小角度托板，能提供更大的接触面积，降低接触面的压应力，避免被支撑件的外表面被压损，尤其是当被支撑件是薄壁管材或者带绝缘外层的通讯线缆时，足够的接触面积能有效分散压力，保护外层结构。连接底部安装座和上部承托弧面的立板部分，

　　做了对称的三角形加强筋结构，筋板从安装耳座的根部一直延伸到上部弧面的下端，这种设计能大幅提升立板的抗弯曲能力，当上部承托位承受垂直向下的载荷时，筋板可以将立板受到的弯曲应力分散到底部的整个安装平面上，避免立板和安装座连接的根部出现应力集中导致断裂，筋板的厚度不需要做的过厚，一般取主体壁厚的0.8-1倍即可，既能满足刚度要求，也能减少成型时的材料用量，降低整体重量。下部的半圆弧缺口结构，是为了避让安装基面下方或者支架穿过的其他圆柱构件，在密集排布的管线安装场景中，这种缺口设计可以让支架在固定上层管线的同时，避开下层已经布设完成的管线，不需要额外调整其他构件的位置，提升空间利用率，这个缺口的圆弧半径一般比需要避让的构件外径大2-3mm，

　　预留出足够的安装间隙，避免装配时出现磕碰。整个零件的外形轮廓没有尖锐的外角，所有棱边都做了小尺寸的倒钝处理，一方面是避免安装调试过程中锋利的边角划伤操作人员，另一方面也能减少应力集中点，提升零件的抗疲劳性能，在长期承受振动载荷的场景下，倒钝后的棱边不会因为应力集中产生裂纹，延长零件的使用寿命。从建模逻辑来看，绘制这类零件时可以先绘制底部安装座的轮廓草图，拉伸生成底座实体，再绘制立板和加强筋的截面轮廓，通过拉伸和筋特征生成支撑结构，最后通过旋转切除或者拉伸切除生成上下两处弧形结构，最后对所有棱边做倒圆角处理即可，建模过程中需要注意各个弧形面的同轴度要求，上部承托弧面和下部避让弧面的中心距需要严格控制，保证安装后上下构件的位置精度，安装孔的轴线需要和底座平面保持垂直，避免螺栓安装时出现别劲的问题，导致安装应力过大。这类支架的壁厚一般取均匀值，适合采用注塑或者压铸工艺批量生产，小批量制作时也可以采用铝板铣削或者钢板焊接的方式加工，不同加工方式下的尺寸公差可以根据实际工艺做微调，焊接加工时需要注意焊后去应力处理，避免焊接变形导致弧形面的尺寸超差，影响后续装配使用。
