带安装底座的轴类支撑座结构设计

　　这类带一体式安装底座的轴支撑构件，常见于小型输送线的从动辊支撑端、桌面级工装夹具的转轴定位部位、小型实验设备的传动轴安装位，也可作为入门级机械结构实训的典型建模案例，覆盖轻工装配、教学实训、小型非标设备搭建多个场景。从实际使用逻辑来看，该构件核心作用是为穿入中间通孔的回转轴提供稳定的径向支撑，同时通过底部的平板底座完成与设备机架的固定连接，避免轴系运转时出现径向窜动或支撑失稳。

　　设计过程中首先要明确轴孔的配合公差带，若用于普通无高精度要求的手动转轴，可选用间隙配合降低装配难度，若用于带动力输入的低速传动轴，则需预留轴承安装位，将轴孔直径匹配标准深沟球轴承的外径尺寸，同时在孔的端面加工轴承止推台阶，防止轴承运转时出现轴向窜动。两侧的立板结构承担主要的支撑载荷，设计时要核算立板厚度与轴孔中心到底座安装面的垂直距离，避免轴系受径向载荷时立板出现过大挠度变形，立板与底座的连接位置设置三角加强筋，筋板的厚度取立板厚度的0.7-0.8倍，既可以提升连接部位的结构刚度，也能避免铸造或3D打印过程中出现应力集中导致的开裂问题。

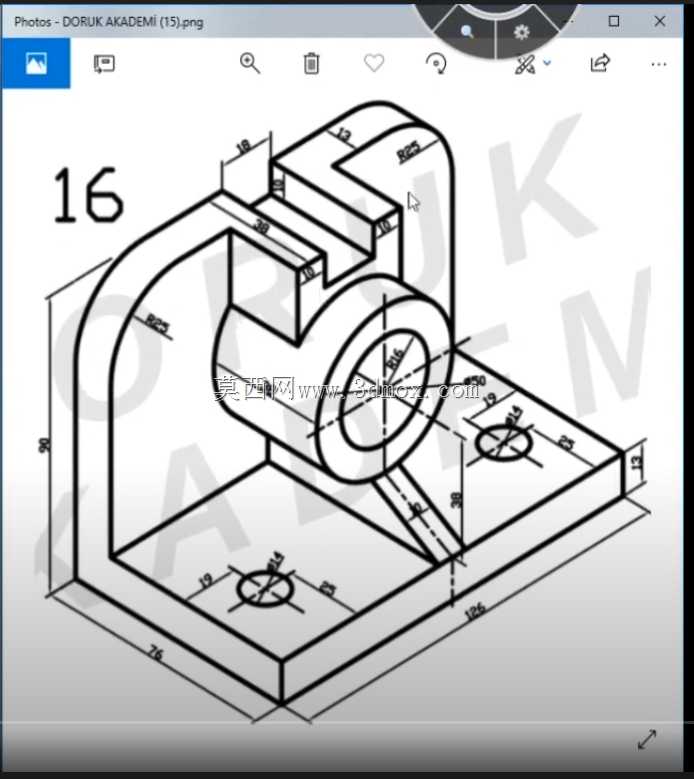

　　底座部分采用平板式结构，四个角位预留沉头安装孔，安装孔的中心距要匹配常用铝型材的槽距或者钢板机架的标准安装孔位，沉头深度要适配对应规格内六角螺栓的头部高度，保证螺栓锁紧后头部不突出底座平面，避免安装后出现支撑面不平的问题。轴孔中心到底座底面的高度尺寸是核心安装边界参数，设计时要匹配对应轴系的中心高要求，保证轴系安装后与配套的传动轮、传动带处于同一平面，避免出现皮带偏磨、齿轮啮合错位的问题。

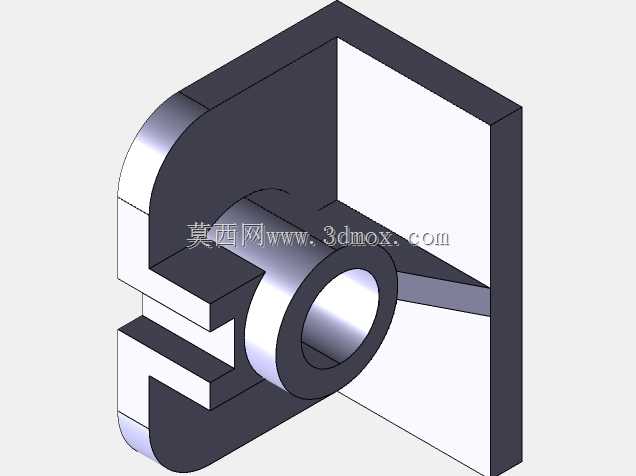

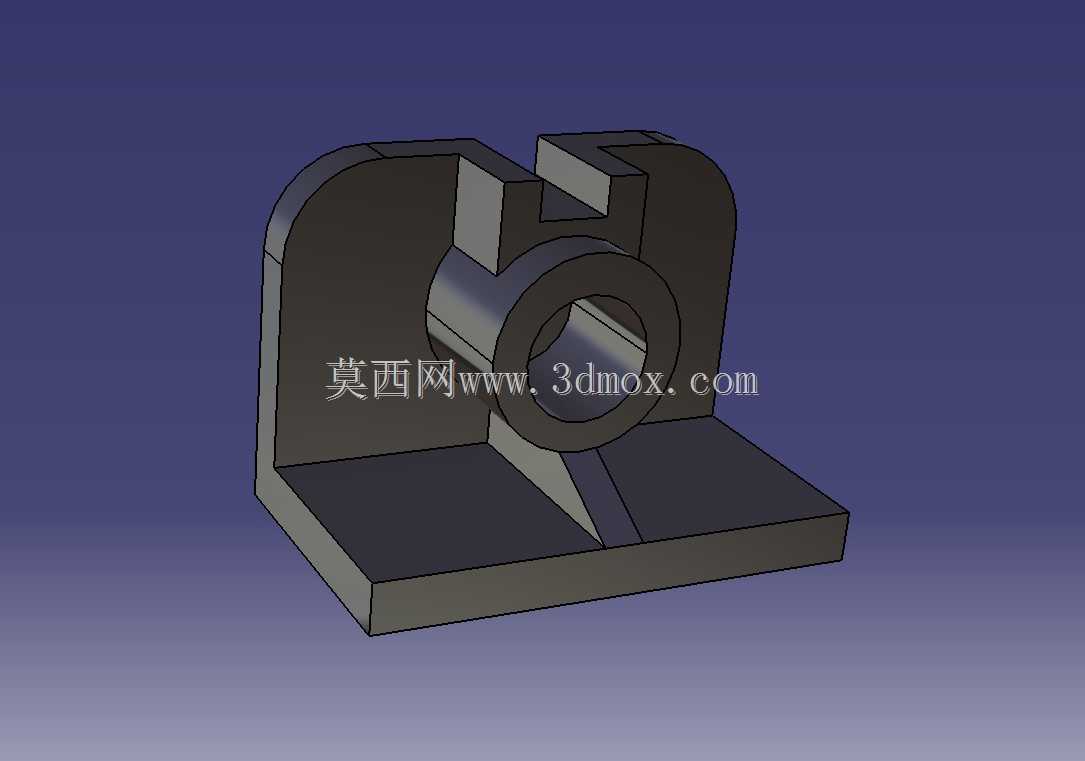

　　从建模逻辑来看，该零件适合采用多特征叠加的建模思路，首先绘制底座的矩形草图拉伸生成基础底座实体，再在底座上表面绘制两侧立板的轮廓草图拉伸生成立板结构，之后在立板对应位置绘制轴孔的圆形草图通过切除拉伸生成贯通的轴孔，再绘制加强筋的轮廓通过筋特征生成两侧的三角加强结构，最后对安装孔、轴孔的边缘添加合适的倒角与圆角，去除加工毛刺的同时降低应力集中系数。需要注意立板顶部的缺口结构，该结构可用于安装轴端的压盖或者限位卡板，防止轴系运转时从支撑座中脱出，缺口的宽度要匹配对应压盖的厚度，缺口深度要保证压盖安装后可以完全抵住轴承外圈或者轴的台阶面。

　　实际选型应用时，若用于载荷较大的工况，可将材质选用45号钢并进行调质处理，提升整体结构的强度与抗冲击性能；若用于轻载、低转速的实训或展示场景，可选用铝合金或者工程塑料材质，降低整体重量同时提升加工效率。安装时要保证底座安装面与机架的支撑面完全贴合，锁紧固定螺栓时要采用对角锁紧的方式，避免底座出现翘曲导致轴孔同轴度偏差，影响轴系的正常运转。日常维护过程中，可通过轴孔位置预留的注油孔定期添加润滑脂，降低轴与孔或者轴承内部的摩擦损耗，延长支撑座与配套轴系的使用寿命。
