带一体式安装轴的螺旋锥齿传动构件

　　这类轴齿一体式螺旋锥齿轮，常应用在需要相交轴动力换向的传动场景中，比如小型手持动力工具的动力输出端、精密进给机构的转角传动位，或是小型传动箱的输入级换向结构，区别于分体装配的锥齿轮与传动轴结构，一体式设计从根源上消除了轴与齿轮配合的键连接间隙，在频繁正反转、启停冲击的工况下，不会出现键槽磨损、齿轮与轴相对窜动的问题，传动回差能控制在极小范围内，适合对传动精度有一定要求的轻载传动场景。

　　从结构设计逻辑来看，齿部采用螺旋锥齿形，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程的冲击、噪声都明显更低，单齿承受的瞬时载荷更小，能适配更高的输入转速。齿部的齿向螺旋角、齿顶修缘量都经过匹配计算，保证啮合时齿面接触区落在齿面中部，避免边缘接触造成的早期磨损，齿根位置做了圆弧过渡处理，降低应力集中系数，在承受冲击载荷时不容易出现齿根断裂的失效问题。

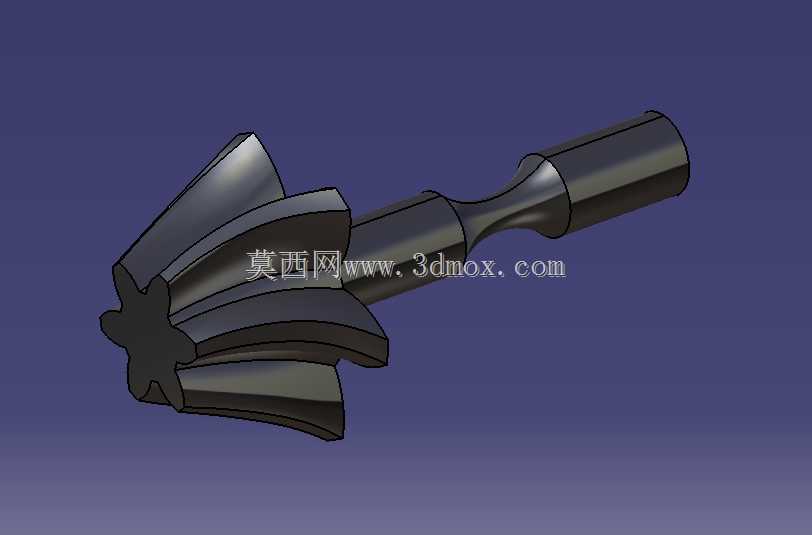

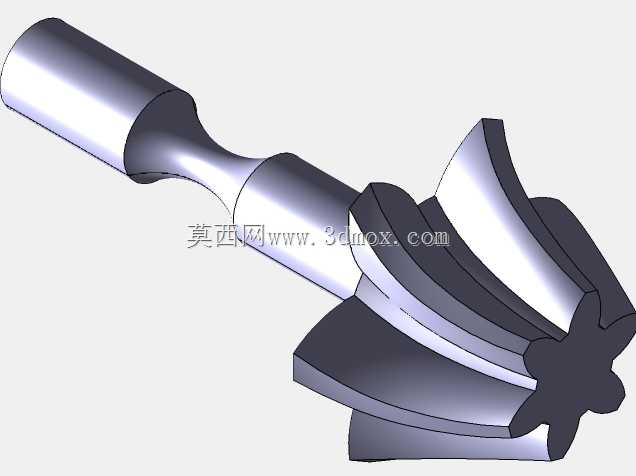

　　与齿部相连的轴段做了分段式设计，紧邻齿背的位置做了缩颈避让结构，这个结构一方面是给啮合配对齿轮留出安装避让空间，避免配对齿轮的轮毂位置与轴身发生运动干涉，另一方面也能在磨削加工齿面时，给砂轮留出退刀空间，保证齿面加工精度能达到设计要求，不需要额外做装配后的齿面修配。缩颈往后的轴段分为两个不同直径的圆柱段，靠前的稍细轴段用来适配传动轴承的内圈安装，轴颈的尺寸公差按照轴承配合的标准要求设计，保证轴承内圈与轴颈过盈配合到位，不会出现跑内圈的问题；靠后的粗轴段是安装定位段，用来抵靠轴承内圈端面，同时作为整个构件装入传动壳体时的轴向定位基准，轴段末端做了小倒角处理，方便装配时顺利穿入轴承内圈与壳体安装孔，不会刮伤配合面。

　　在安装边界上，这类轴齿构件的安装需要预留足够的齿部啮合空间，齿部最大外径对应的圆周范围内不能有其他结构件，避免齿轮转动时发生剐蹭；轴向方向上，轴段伸出壳体的长度需要匹配端盖、密封件的安装尺寸，缩颈位置的直径要小于配对齿轮的齿根圆直径，保证两齿轮啮合到设计中心距时，轴身与配对齿轮轮毂之间留有至少0.5mm的安全间隙，避免运转过程中出现摩擦。轴端的连接可以根据传动需求设计成扁位、键槽或者螺纹孔结构，用来连接动力输入的联轴器或者带轮，保证动力输入的扭矩能稳定传递到齿部。

　　对于入门的结构设计从业者来说，这类一体式轴齿结构是非常好的练习载体，建模过程中需要兼顾齿形参数的准确性、轴段配合尺寸的公差合理性，还要考虑加工工艺的可行性，比如轴段的退刀槽、齿部的加工避让、各过渡位置的圆角处理，这些细节都是实际生产中必须考虑的内容，不是单纯画出齿形和轴的外形就满足使用要求。在实际选型应用时，需要根据传递的扭矩、输入转速、传动比要求匹配对应的齿部参数，轴颈的尺寸要和选用的轴承内径完全匹配，安装跨距要满足轴的刚度要求，避免轴受载后挠曲变形过大，导致齿面偏载加剧磨损。这类构件的润滑通常采用脂润滑或者稀油飞溅润滑，齿面的粗糙度要达到相应要求，降低啮合过程中的摩擦损耗，延长构件的使用寿命。
