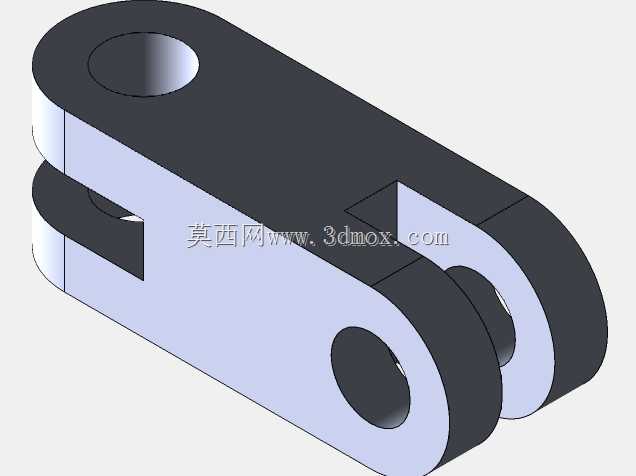

双叉型铰接连接耳片结构件

　　这类双叉型铰接耳片是机械传动与支撑结构里极为常见的受力连接件，日常在轻工输送线的连杆机构、小型工装夹具的摆动单元、通讯架设辅助支架的活动关节处都能见到它的身影，核心作用是实现两个构件之间的定轴铰接传动，同时传递既定方向的拉压载荷，避免连接部位出现非预期的相对窜动。从结构设计逻辑来看，单耳端的通孔用于配合销轴对接主动或从动构件，双叉端的两个同轴通孔则用于跨接被连接的部件，叉口的开槽宽度直接决定了适配的被连接件厚度，设计时需要预留0.2到0.5mm的装配间隙，既保证铰接转动时无卡滞，也不会因为间隙过大造成传动过程中的冲击异响。整个零件的外形做了圆弧过渡处理，所有的棱边都倒了工艺圆角，一方面是消除热处理和机加工过程中的应力集中点，

　　避免长期交变载荷下出现裂纹萌生，另一方面也能避免装配过程中锐边划伤操作人员或配套的密封、防护零件。尺寸边界上，单耳端的外圆直径比通孔直径大2.5倍以上，这个比例是经过长期工程验证的，能保证孔壁的承压面积足够，不会在额定载荷下出现孔壁压溃变形；双叉端的两个耳片厚度之和与单耳端的厚度基本保持一致，确保整个零件沿销轴轴向的受力均匀，不会出现偏载导致的耳片弯折失效。安装时需要注意，销轴穿过三个同轴孔之后，两端要加装轴用挡圈或者开口销限位，防止设备运行过程中销轴窜出脱落；叉口的内侧平面需要保证足够的平面度，否则被连接件在转动时会出现偏磨，长期运行会导致间隙快速增大，影响整个机构的传动精度。这类零件的材质通常选用45号钢或者Q235钢，

　　根据载荷等级不同选择对应的热处理工艺，轻载场景下做调质处理即可满足强度要求，重载场景下可以对孔位做高频淬火提升表面硬度，增强耐磨性能。建模过程中需要重点保证三个铰接孔的同轴度公差，通常要控制在0.02mm以内，否则装配后会出现转动卡涩，甚至强行装配后产生较大的内应力，降低零件的实际使用寿命；叉口的对称度公差也需要严格控制，保证两个耳片的受力均匀，避免单侧耳片过载断裂。在实际的设备维护中，这类铰接耳片属于易损检查件，每次设备点检时需要查看耳片是否有变形、孔位是否有异常磨损，一旦发现孔位的椭圆度超过0.1mm就需要及时更换，避免因为连接件失效造成整个机构的故障停机。不同于定制化的复杂连接件，这类标准结构的耳片通用性极强，只需要调整孔距、孔径、耳片厚度、叉口宽度这几个核心参数，就可以适配不同载荷等级、不同安装空间的铰接场景，是机械结构设计中复用率极高的基础构件。
