双孔铰接式L型支撑连接构件

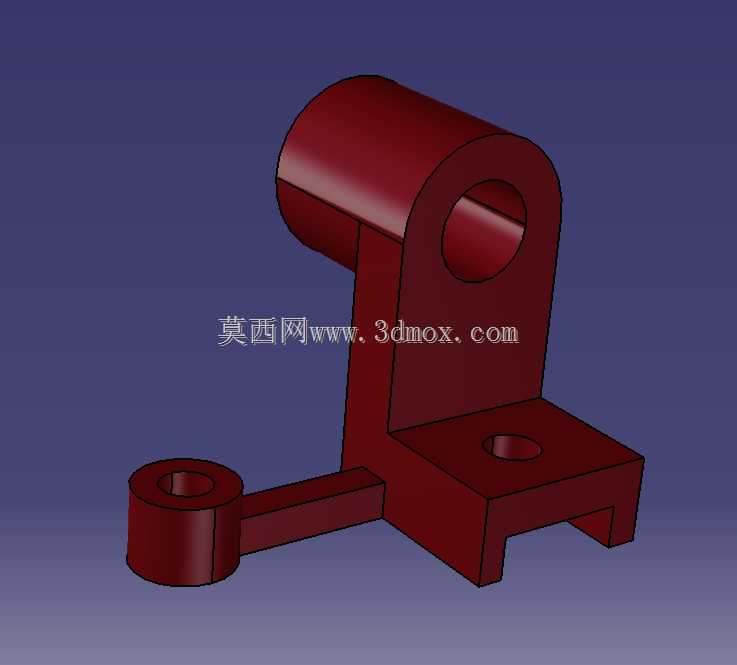

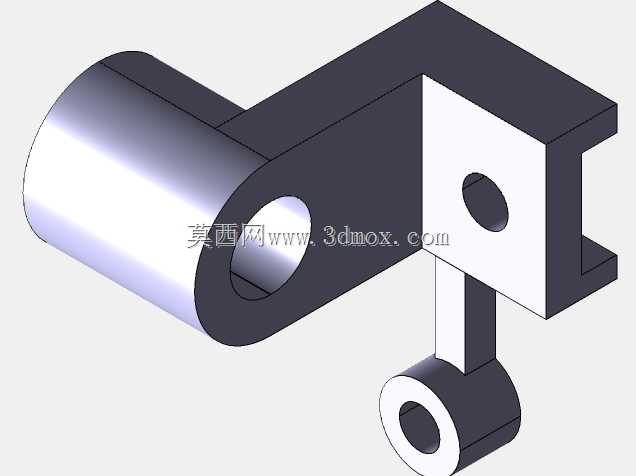

　　这类双孔铰接L型支撑构件，在小型通讯设备内部走线支撑、便携通讯终端的外置天线铰接基座场景中应用十分普遍，同时也常见于小型自动化检测设备的传感元件安装支架、桌面级小型工装的定位铰接结构中，属于小载荷铰接连接场景的典型结构件。从结构功能来看，构件底部为带缺口的方形安装座，座面预留一个沉头安装孔，可通过内六角螺栓将整个构件固定在设备基板或者安装平面上，底部的缺口设计并非工艺减重，而是为了避让安装平面上的凸起焊点、走线凸台或者相邻元件的安装位，避免安装时出现干涉，同时缺口的两个侧边可以卡在安装平面的定位凸棱上，承担安装时的周向防转作用，无需额外设置定位销就能保证安装位置的一致性，降低装配工序的复杂度。上部的大直径筒状铰接孔是核心功能位，

　　孔壁做了均匀的壁厚设计，可穿入对应直径的铰接销轴，实现被连接件的绕轴转动，孔的端面预留了0.2mm的倒角，既方便销轴装配时的导入，也能去除机加工后的锐边毛刺，避免装配时划伤操作人员或者相邻的线材绝缘层。从大筒身侧面延伸出的斜向连接臂，末端连接一个小直径的同轴筒状铰接孔，这个小孔的作用是提供辅助铰接点位，可连接小型拉簧、阻尼杆或者联动拨杆，实现铰接转动时的复位、阻尼限位或者联动触发功能，连接臂采用等截面矩形结构，在保证足够抗弯强度的前提下，尽可能缩小了构件的整体占用空间，避免在紧凑的设备内部与其他元件产生空间干涉。设计这类构件时，首先要明确安装边界：底部安装座的边长尺寸需要匹配安装平面的可用空间，

　　保证安装后座体边缘与相邻元件预留至少1mm的安全间隙，避免设备受振动时出现磕碰；底部安装孔的中心位置要与安装平面的预埋螺母中心严格对中，孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓锁紧后头部不高出座面，不会对上方的铰接转动部件造成运动干涉。上部大铰接孔的中心高度需要根据被铰接件的转动半径确定，要保证被连接件在整个设计转动角度范围内，不会与底部安装座或者安装平面产生碰撞，孔的内径公差一般取H7级，与销轴采用间隙配合，保证转动顺畅无卡滞，同时配合间隙控制在0.02-0.05mm之间，避免铰接处出现过大的旷量影响传动精度。斜向连接臂的截面尺寸需要根据实际承受的载荷计算确定，一般小载荷场景下取3-5mm的壁厚即可满足强度要求，

　　连接臂与两端筒身、底部立板的连接处都做了R2-R3的圆角过渡，避免应力集中导致构件受交变载荷时出现断裂，尤其是在通讯设备这类经常需要开合、转动的场景下，圆角过渡能大幅提升构件的疲劳寿命。末端的小铰接孔内径一般取大孔直径的1/3-1/2，位置要根据联动部件的运动轨迹确定，保证辅助连接件的运动行程在设计范围内，不会出现拉扯卡滞的情况。整个构件的外形采用规整的直面与圆柱面组合，没有复杂的曲面结构，不管是采用机加工方式制作金属样件，还是采用注塑工艺批量生产塑料件，都具备很好的工艺性，注塑生产时拔模角度取1°即可顺利脱模，机加工时也只需采用普通的三轴铣床、钻床就能完成全部加工工序，不需要特殊工装或者多轴设备，加工成本低，适合批量应用在民用通讯设备、小型电子设备、桌面级工装夹具中。在实际选型应用时，需要注意核实铰接孔的销轴配合公差，根据实际转动频率选择合适的配合间隙，如果是需要频繁转动的场景，还可以在铰接孔内镶嵌铜套或者自润滑衬套，降低孔壁的磨损，延长构件的使用寿命；底部安装时要保证安装平面的平面度不低于0.1mm，避免安装后构件出现倾斜，导致铰接转动时出现别劲卡滞的问题。
