带安装座的U型支撑连接支架结构

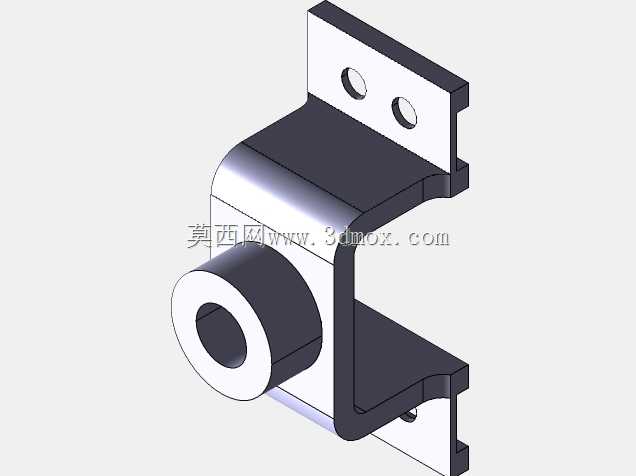

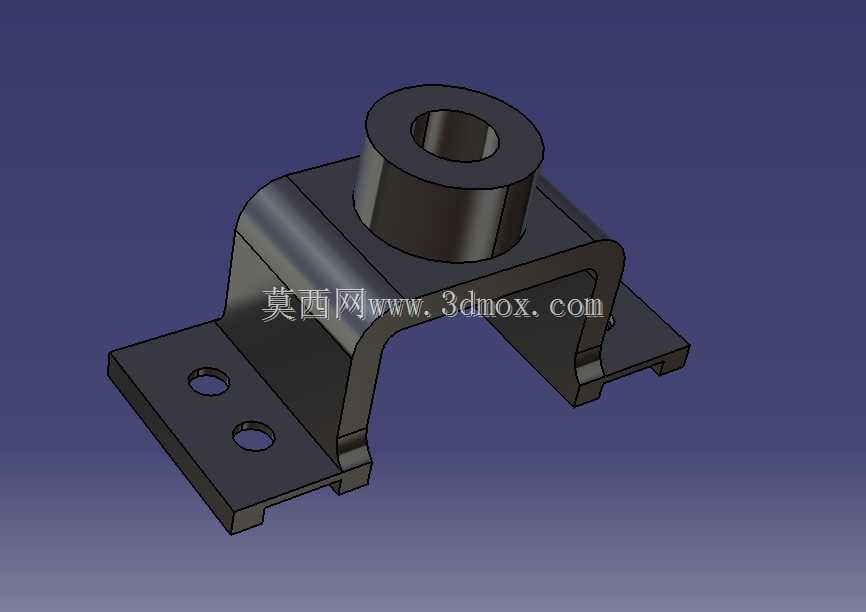

　　这类带顶部凸台轴孔的U型支撑支架，在通讯设备内部走线固定、小型机载模块安装场景中十分常见，日常做结构设计时经常会碰到类似的安装限位需求，很多刚入行的建模新手容易在这类零件的折弯边界、安装孔位匹配上踩坑。先从实际安装场景说，这类支架一般是用1.5-2mm厚度的冷轧钢板冲压折弯成型，底部伸出的两个带孔安装耳，是用来通过M3或者M4的螺丝固定在设备的机箱内壁或者安装基板上的，两个安装孔的中心距需要严格匹配基板上的预装螺柱间距，孔位做了0.2mm的公差偏移预留，避免冲压成型后的回弹导致孔位错位装不上。U型的折弯槽口不是等宽设计，槽口两侧的下边缘做了向内的小折边，一方面是增强折弯处的结构强度，避免长期受载后折弯角出现开裂变形，

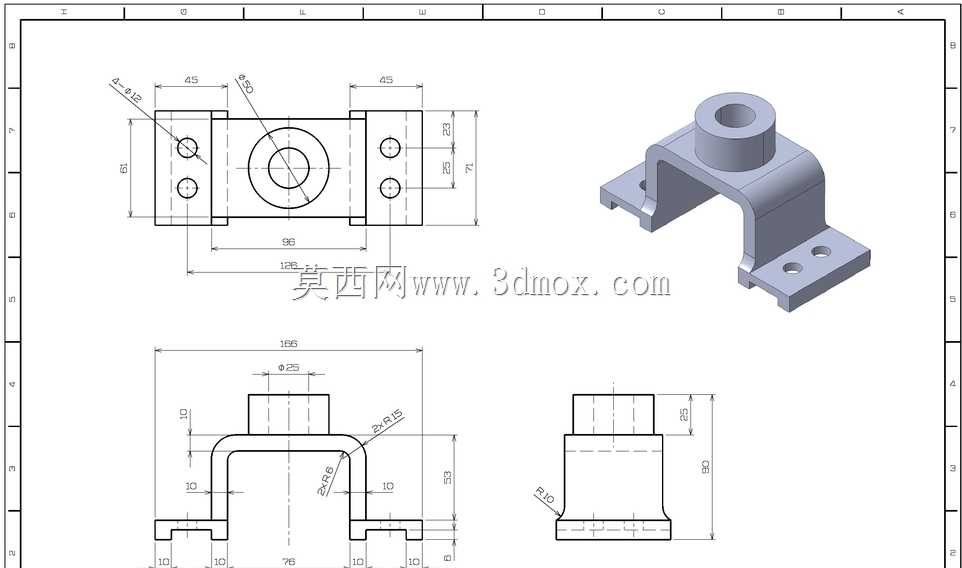

　　另一方面这个折边可以卡在安装基板的定位凸筋上，装配的时候不需要额外扶着就能临时定位，减少装配时的对位时间。顶部的圆柱形凸台是整个零件的核心功能位，中间的通孔是用来穿装转轴或者定位销的，孔的内壁粗糙度要求达到Ra1.6，保证穿装的销轴转动或者滑动的时候不会出现卡滞，凸台的高度是根据需要配合的零件厚度来定的，要保证配合件装上去之后不会和下方的U型支架本体产生运动干涉，凸台和下方U型顶板的连接处做了R1.5的圆角过渡，避免冲压或者压铸的时候出现应力集中，长期受交变载荷的时候从连接处断裂。做这个零件的三维建模的时候，首先要确定安装基准，一般选底部安装耳的下表面作为Z向零位，两个安装孔的中心连线作为X轴方向，先绘制底部安装板的草图，

　　预留好折弯扣除的尺寸，钢板折弯的时候外层材料拉伸内层压缩，不同厚度的板材折弯扣除值不一样，2mm厚的冷轧板90度折弯的扣除值大概在3.5mm左右，要是没算好这个值，做出来的折弯件整体尺寸就会偏短，装不上对应的位置。U型两侧的立板高度要匹配顶部凸台的安装高度，立板和底部安装板的折弯处同样要做圆角过渡，外圆角R2，内圆角R0.5，符合冲压工艺的要求，不能做成直角，不然冲压的时候模具容易崩刃，零件折弯处也容易出现裂纹。槽口两侧的卡扣折边，建模的时候要注意折边的回弹角度，一般做折弯的时候会多压1-2度，抵消板材回弹之后的角度偏差，保证折边能刚好卡在基板的定位筋上，不会出现松垮的情况。顶部的凸台如果是和支架本体一体冲压成型的话，

　　要做拉伸成型的工艺预留，凸台的拔模斜度做1度就够，方便模具脱模，如果是后期焊接上去的凸台，要在顶板上预留焊接定位的沉台，保证焊接的时候凸台不会偏移，焊后还要做去焊渣处理，保证表面平整。从安装边界来说，这个支架装配完成之后，整体的占用空间要控制在对应设备的预留安装腔体内，顶部凸台的最高点距离安装面的高度不能超过腔体的净空高度，两侧立板的外侧距离不能碰到周边的走线或者其他电子元件，底部安装耳的伸出长度要保证螺丝安装的时候有足够的操作空间，不会被周边的零件挡住螺丝刀的操作路径。实际使用的时候，这个支架不仅能起到支撑顶部转轴类零件的作用，U型的槽口内部还可以走小直径的通讯线缆，槽口的边缘做了倒钝处理，不会刮破线缆的绝缘层，兼顾了走线固定的功能。很多新手建模的时候容易忽略折弯处的工艺圆角，还有安装孔的位置度公差，导致做出来的模型转成工程图之后没法直接用于生产，要么是折弯干涉，要么是孔位对不上，这类看似简单的支架零件，其实涵盖了钣金建模最基础的折弯扣除、工艺圆角、安装公差、功能匹配这些核心知识点，把这类零件的建模逻辑摸透，再做复杂的钣金结构件就会顺畅很多。另外还要注意，顶部轴孔和安装面的平行度要求要控制在0.1mm以内，不然穿装的销轴会出现倾斜，导致连接的零件转动不畅，长期磨损之后会出现异响甚至卡滞的问题，建模的时候就要把形位公差的要求考虑进去，在工程图里标注清楚，生产的时候才能管控到位。
