四叶可变距航空螺旋桨结构设计

　　在轻型通航飞机、动力滑翔机以及小型无人航空平台的动力系统选型中，螺旋桨的匹配设计直接决定了动力输出效率、不同飞行工况下的推力表现以及整机燃油或电能消耗水平，这款四叶片可变螺距螺旋桨的设计，正是针对陆地起降类轻型航空器的多工况使用需求完成的结构方案。从实际使用场景来看，固定螺距螺旋桨往往只能在特定飞行速度、发动机转速区间达到最优效率，起飞阶段需要大桨距提供大静推力，巡航阶段需要调整桨距匹配高转速下的前进比，降低发动机负荷同时提升推进效率，而这款变距结构的设计，允许操作人员在地面状态下完成桨距的手动调节，不需要搭载复杂的空中液压或电动变距执行机构，既控制了整体结构重量，也降低了系统故障概率，非常适配低成本轻型通航飞行器、实验类自制飞机以及大载重工业级垂直起降固定翼无人机的动力配置需求。

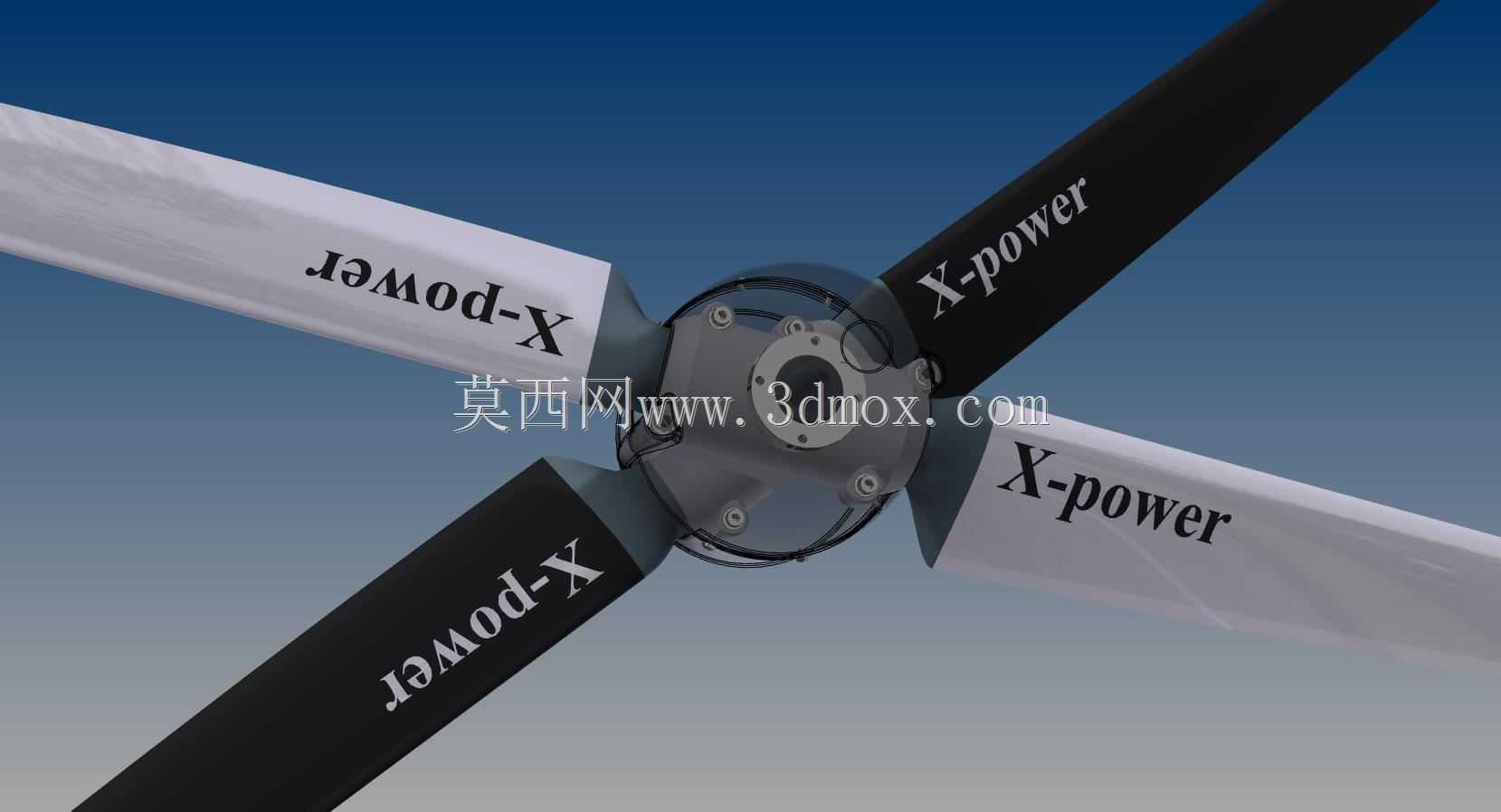

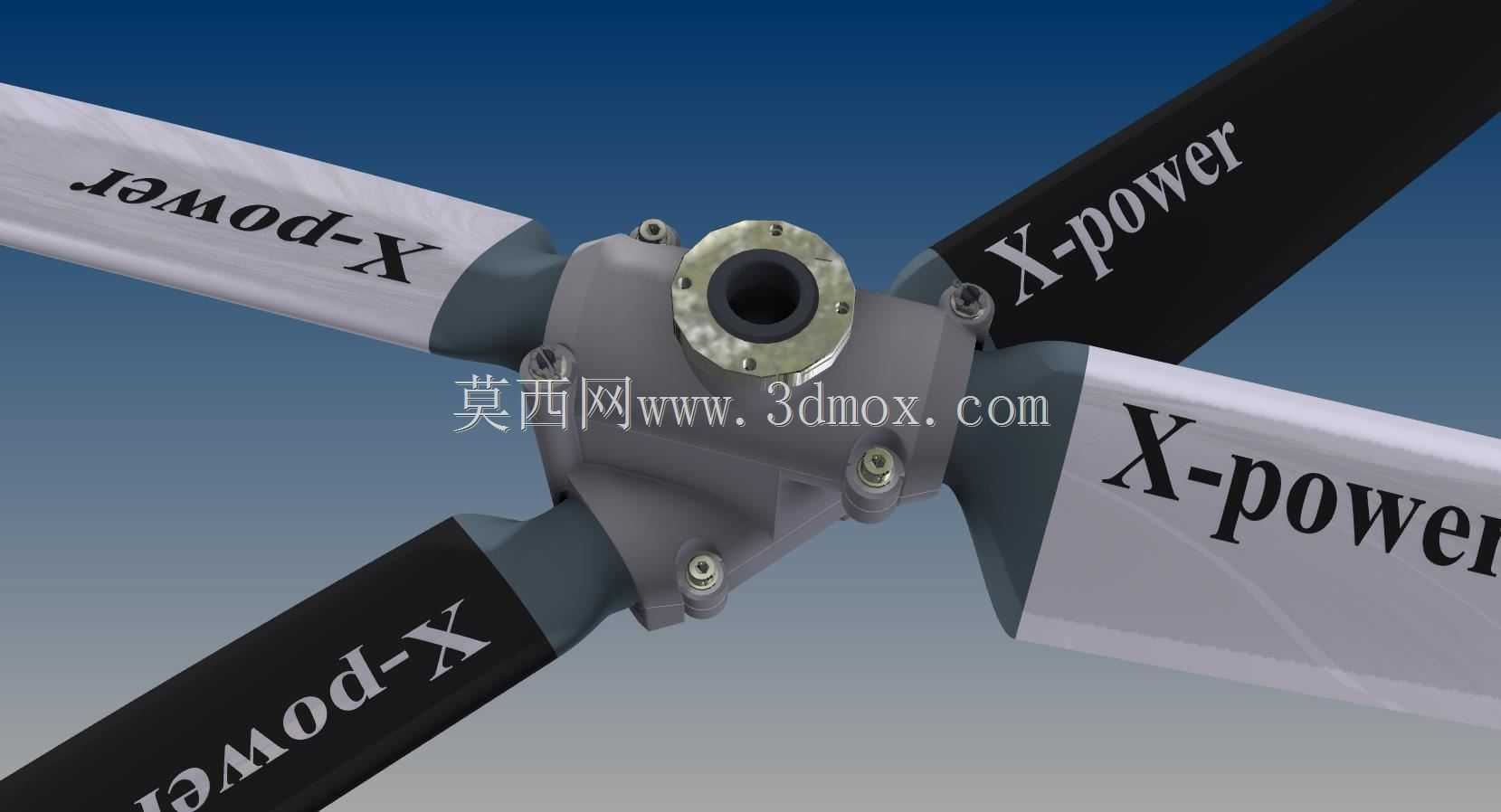

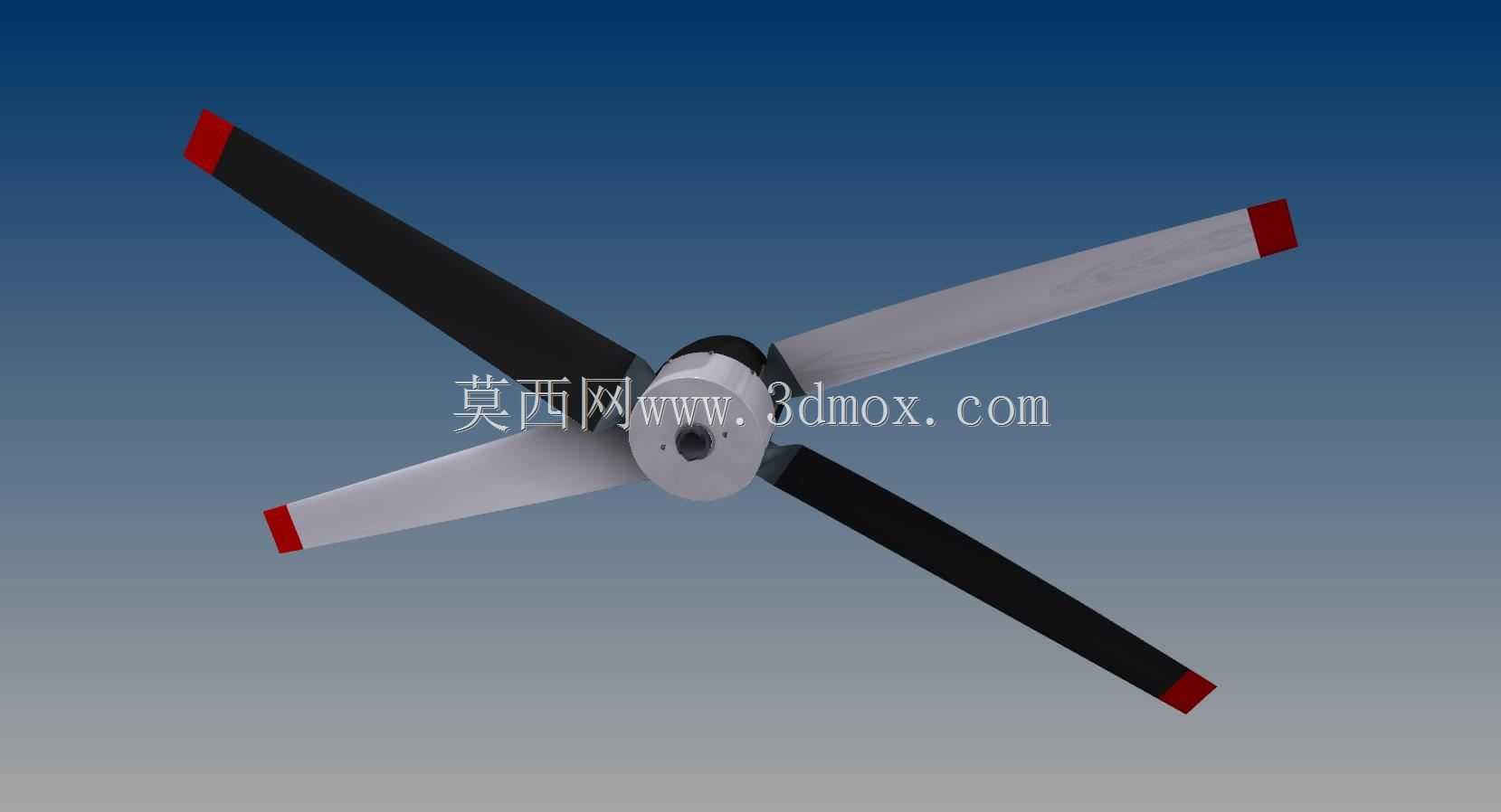

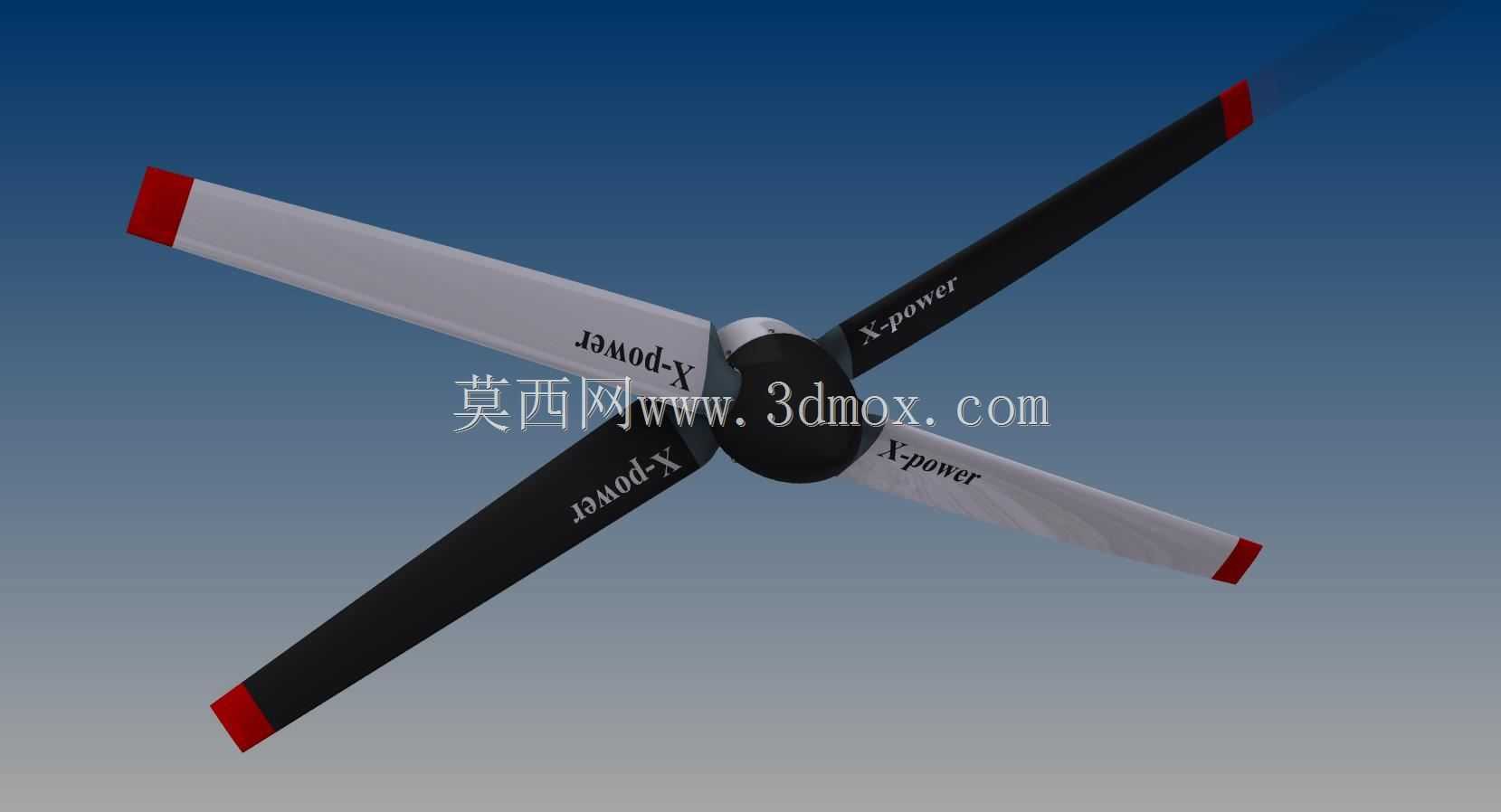

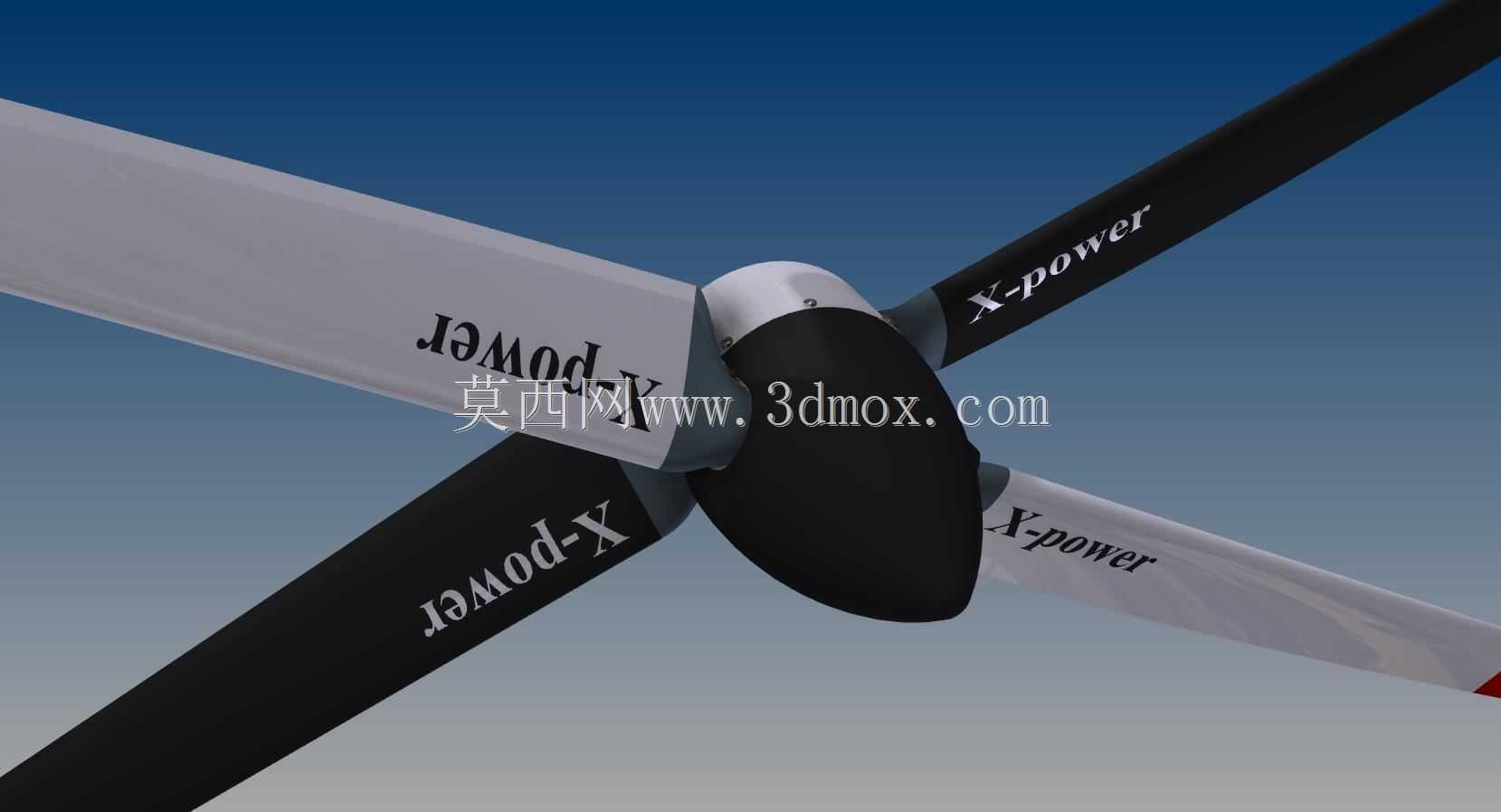

　　从结构设计思路来看，整个螺旋桨采用中心桨毂集成四片桨叶的布局，相比常见的两叶、三叶螺旋桨，四叶布局可以在相同直径下获得更大的桨盘实度，在发动机输出功率较高的工况下，能够将更多的轴功率转化为推进推力，同时降低单叶载荷，减少桨叶工作过程中的振动传递，提升动力系统的运行平顺性。桨毂部分采用流线型整流罩设计，既可以降低桨毂位置的空气阻力，也能对内部的桨叶锁紧、变距调节结构形成防护，避免地面起降过程中砂石、扬尘进入连接缝隙造成卡滞。每片桨叶的翼型经过扭转设计，从桨根到桨尖的安装角逐步递减，匹配不同旋转半径位置的线速度差异，让整个桨叶展向的气流攻角保持在合理区间，避免桨尖部分先出现失速，也能降低桨尖涡带来的诱导阻力损失。

　　尺寸与安装边界方面，这款螺旋桨的整体直径约1.7m，适配的发动机最高工作转速可达2200rpm，安装接口采用标准的航空发动机输出轴连接形式，桨毂中心的连接孔位、锁紧结构可以直接匹配多数排量在100-200cc区间的航空活塞发动机，以及同功率等级的航空重油发动机、高功率密度电动航空动力系统。在安装适配过程中需要注意，整机设计时需要为螺旋桨旋转预留足够的安全间隙，机身、机翼以及起落架结构不能侵入桨盘旋转范围，地面停放状态下桨叶最低位置与地面的距离需要满足通航设备的安全规范，避免起降过程中桨叶触地造成结构损坏。

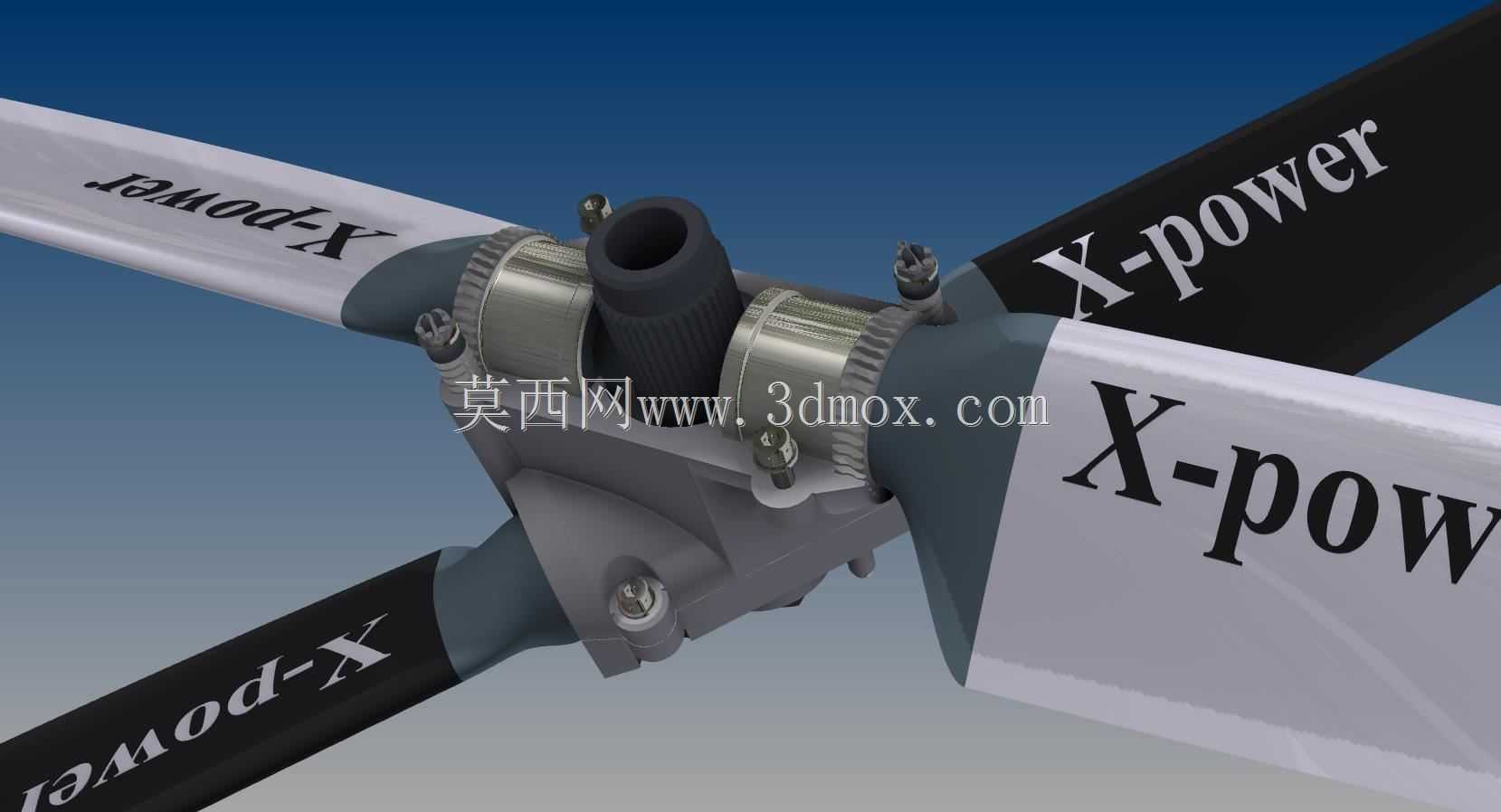

　　功能特性层面，手动变距的调节结构设计在桨毂侧面，调节完成后通过锁紧机构固定每片桨叶的安装角，不需要在空中进行动态调整，操作人员可以根据每次飞行的任务属性提前设置桨距：执行短距起飞任务、大载重飞行时，调小桨距获得更高的静推力，缩短起飞滑跑距离；执行长距离巡航飞行任务时，调大桨距匹配巡航速度下的前进比，让发动机保持在经济转速区间运行，降低能耗提升航程。桨叶本身采用高强度复合结构设计，表面做光滑气动处理，桨叶上的标识可以辅助操作人员快速判断桨距调节的角度，保证四片桨叶的安装角保持一致，避免因桨距不对称带来的振动问题。在实际建模过程中，每片桨叶的曲面都经过气动外形的连续性校验，桨毂与桨叶的连接位置做了圆滑过渡处理，既减少应力集中，也能降低连接位置的气流干扰，整个装配模型的配合间隙按照实际航空零部件的加工公差设置，变距调节的转动副、锁紧结构的配合关系都完全还原实际机械结构，能够直接用于结构干涉检查、安装模拟以及后续的工程图纸输出。
