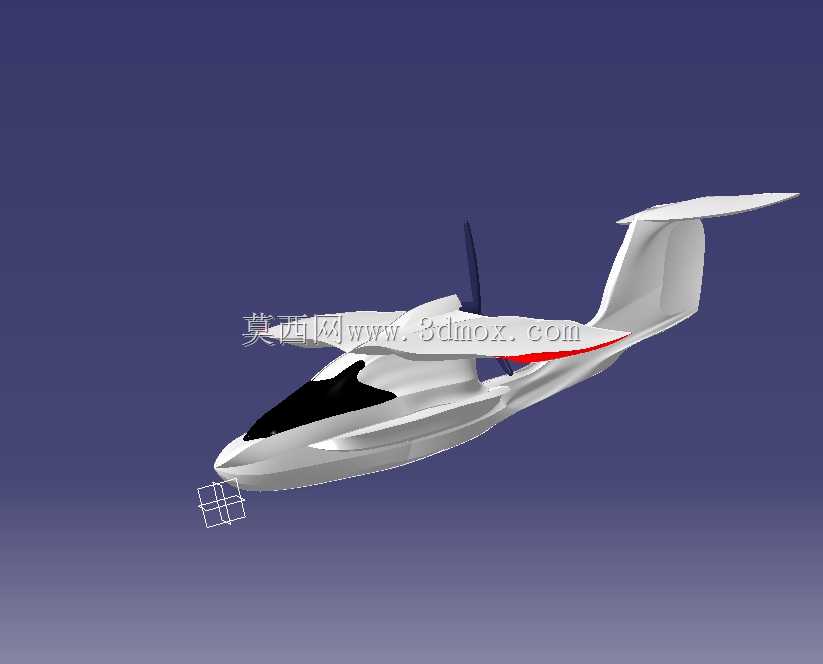

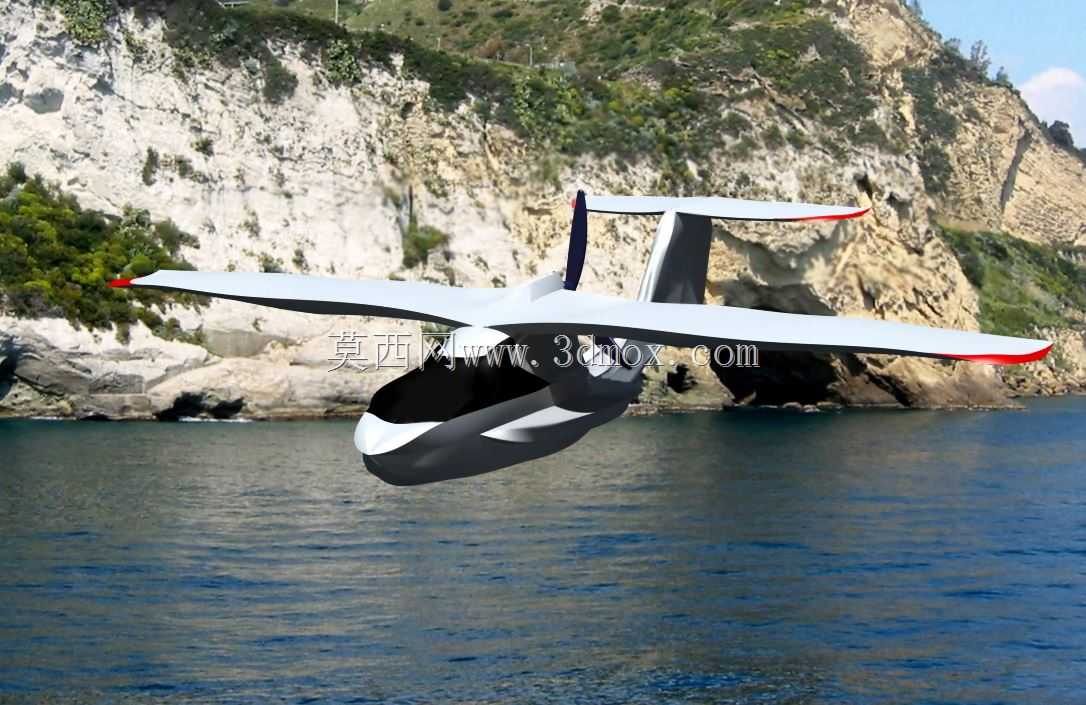

水陆两栖轻型通航飞机外观结构设计

　　这款水陆两栖轻型飞行器的三维结构设计，核心面向短途通航作业、滨水区域通勤、低空观光游览这类需要同时适配陆地跑道与水面起降的场景，在岛礁通勤、湖区巡检、海岸带应急巡查这类场景下，无需专门建设高标准铺装跑道，仅需开阔平静水面或短距离平整硬质地面即可完成起降作业，能大幅降低通航作业的场地配套门槛。从功能特性来看，整机采用船型水密机身设计，机身下弧面按照滑行水动力特性做了断阶结构处理，水面滑行时可有效降低水动阻力，避免高速滑行时出现水吸附效应抬升困难的问题；上单翼布局将机翼布置于机身顶部，一方面可以在水面起降时避免翼尖、襟翼结构溅水侵蚀，另一方面上单翼的高平尾布局能让尾翼避开机身滑行时激起的水幕，保证水平尾翼、

　　方向舵在水面滑行阶段的操纵效率不受干扰。尾翼处布置的后置动力单元，将螺旋桨抬升至机身与机翼上方的高位，可完全避免水面滑行时水流被吸入桨盘区域，也能减少地面砂石打桨的风险，适配非铺装场地的起降需求。设计过程中针对水陆两栖的特殊工况做了多轮结构校核，机身主体采用半硬壳式结构，水密舱段的框梁布置兼顾了水面滑行时的波浪冲击载荷与空中飞行的气动载荷，机翼两端的翼尖浮筒做了一体化流线设计，既可以在水面漂浮时提供横向稳性，避免侧翻风险，又能在飞行状态下降低翼尖涡流诱导阻力，兼顾水面稳性与飞行效率。机身前部的座舱段采用整体式风挡设计，保证正副驾驶的前向与侧向视野，可满足观光游览、低空巡查时的观察需求，机身下部的起落架采用可收放式结构，

　　陆地起降时放下提供滑跑支撑，水面起降时收至机身侧面的整流舱内，避免额外增加水动阻力。从安装边界与尺寸适配来看，整机翼展控制在轻型运动类飞行器的尺寸区间内，机身长度与高度适配通用通航机场的小型机库停放要求，机翼与尾翼的连接位置预留了标准的维护检修口盖，可满足日常航前航后的检查维护需求；操纵面的铰链布置、舵机安装位都按照通用轻型飞行器的安装规范做了预留，后续可直接适配通用的通航飞控系统与操纵机构。在外形曲面设计上，整机曲面做了G2连续处理，机身与机翼、尾翼、浮筒的过渡区域都做了流线修型，既可以降低飞行时的压差阻力，也能减少水面滑行时的水流冲击紊流，船型机身的前部上翘角度经过反复调整，可保证在水面起飞抬艏阶段不会出现水流漫过风挡的情况，

　　同时避免角度过大带来的空中飞行阻力增加。翼面的翼型选用低速高升力翼型，适配轻型飞行器的低空低速飞行需求，襟翼设计为简单分裂式结构，可在起降阶段提供足够的升力系数，缩短陆地与水面的起降滑跑距离，尾翼的舵面尺寸经过配平计算，可保证在单发后置动力的布局下，全飞行包线内的纵向与航向操纵力矩足够，不会出现动力状态变化带来的操纵反效问题。机身的水密隔舱设计将机身分为多个独立密封舱段，即便单个舱段出现意外进水，也能保证整机的漂浮浮力满足安全要求，符合轻型水陆两栖飞行器的抗沉设计规范，起落架的收放机构采用简单的连杆锁止结构，减少复杂机构带来的故障概率，适配野外作业场景下的低维护需求。
