六格餐盒无气孔热成型模具结构设计

　　这套六格餐盒热成型模具，主要适配一次性PP材质分格餐盒的热压吸塑成型工序，在食品包装生产线上属于直接决定成品成型精度与生产良率的核心工装部件。从现场应用场景来看，这类模具多安装在连续式热成型机台的成型工位，配合片材放卷、加热、裁切、堆叠工序完成整线生产，单模单次即可成型六只独立分格餐盒，适配常规幅宽的PP食品级片材送料节奏，不需要额外调整片材导向机构的安装位置就能匹配现有多数常规热成型设备的装模空间。

　　从实际用途出发，这套模具专门针对无气孔成型工艺做了结构优化，区别于传统吸塑模具在型腔表面密布抽真空气孔的设计，这套模具采用型腔边缘缝隙抽气的结构，成型后的餐盒内表面不会残留气孔凸起痕迹，避免餐盒盛装食物时出现积污、残留清洁死角的问题，尤其适配对餐盒内壁光洁度要求较高的餐饮配送场景，比如中央厨房配餐、航空餐食分装、连锁外卖餐盒生产等场景的成品要求。

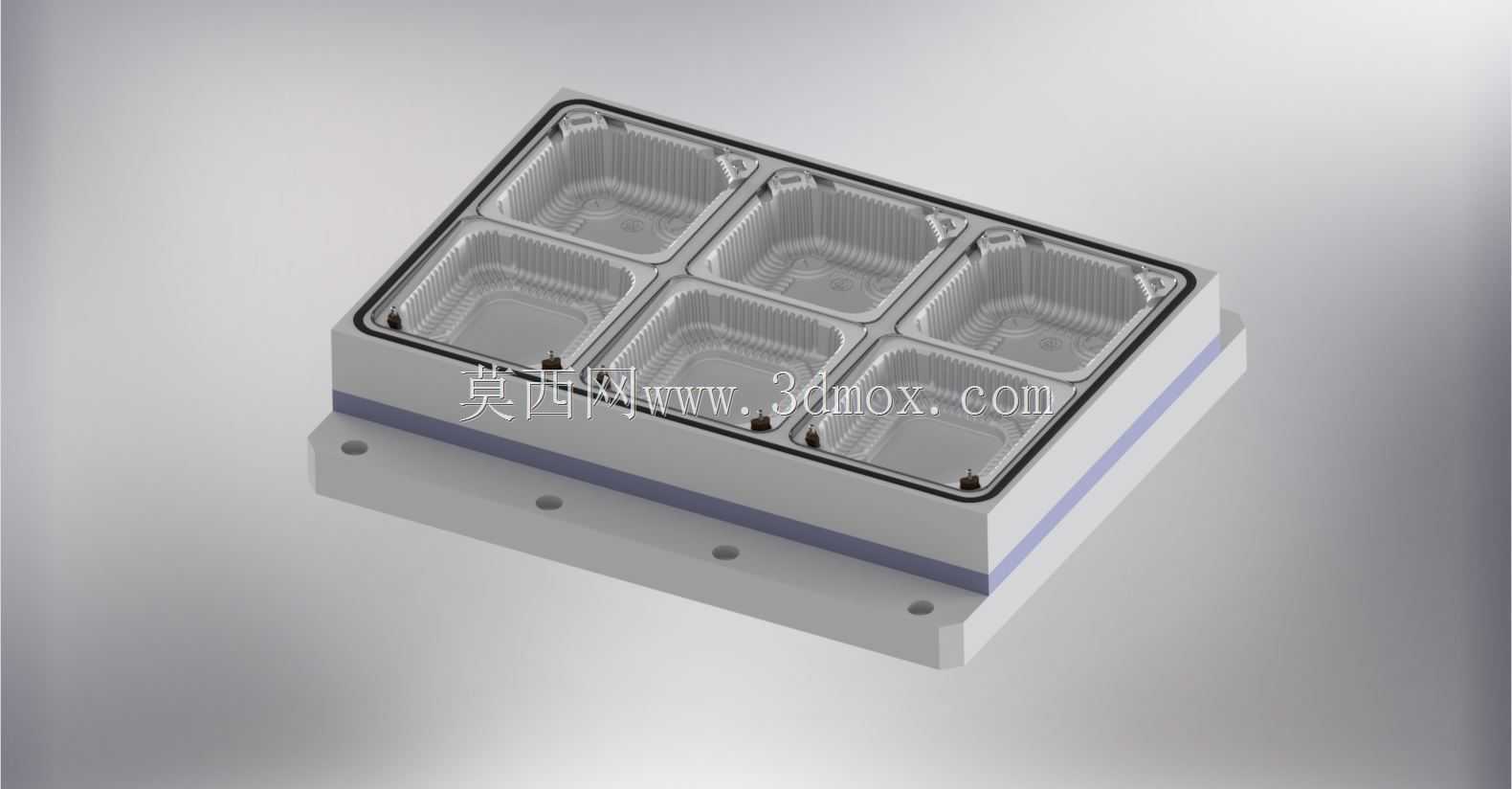

　　功能特性层面，模具整体分为下模成型基座、型腔镶块、压料边框、上模辅助成型几个核心部分，下模基座上预留了标准的设备安装孔位，孔位间距匹配主流热成型机的模板T型槽间距，装模时不需要额外加工转接板就能完成固定。型腔镶块采用整体加工的六格阵列布局，每个型腔的轮廓完全匹配餐盒的加强筋、翻边卡扣结构，相邻型腔之间的间距经过精确计算，既保证成型后餐盒之间的裁切余量足够，又尽可能提升片材利用率，减少边角料的产生。压料边框部分设置了均匀分布的锁紧点位，合模时能够将加热软化的PP片材均匀压紧在模具分型面上，避免抽气成型时出现片材滑移、厚薄不均的问题，每个型腔对应的压料边位置都做了微小的圆角处理，防止压料时割伤半熔融状态的片材，减少成型后边角撕裂的不良率。

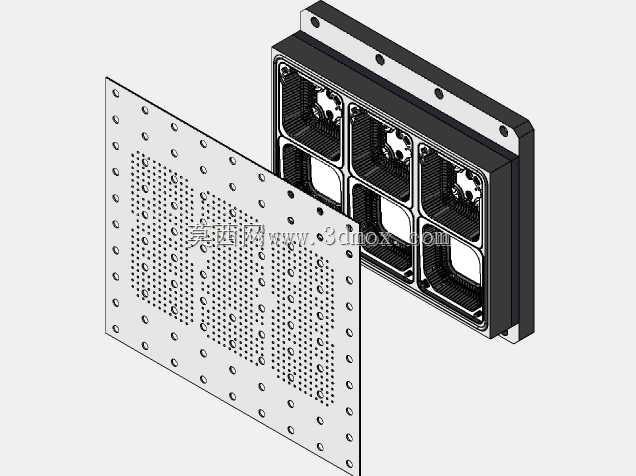

　　设计思路上，这套模具优先考虑了量产过程中的稳定性与维护便捷性，型腔部分采用模块化镶块设计，如果单个型腔出现磨损或者磕碰损伤，不需要更换整套模具，只需要拆卸对应位置的镶块进行修复或者更换即可，大幅降低工装维护成本。无气孔抽气的结构设计，将抽气通道设置在每个型腔的翻边位置下方，合模压料时抽气通道与片材下方的型腔空间形成密闭腔室，抽真空时气流从型腔边缘缝隙均匀进入抽气通道，让软化的片材能够均匀贴合在型腔内壁上，成型出的餐盒侧壁厚度偏差控制在极小范围内，避免传统气孔模具容易出现的局部拉伸过薄、穿孔的问题。模具的冷却水路采用并联式布局，每个型腔下方都对应独立的冷却水流道，保证成型过程中型腔各位置温度均匀，缩短成型后的冷却定型时间，提升整线生产节拍。

　　外形尺寸与安装边界方面，模具整体为矩形结构，基座厚度适配常规热成型机的合模行程范围，安装孔位的沉头深度符合标准螺栓的锁紧要求，模具总重量控制在常规设备模板的承重范围内，不需要额外加固模板就能完成安装。模具合模时的导向结构设置在基座四个角位置，导向柱与导向套的配合间隙经过精确调校，合模过程中不会出现偏磨、错位的问题，保证上下模合模精度，避免出现分型面飞边过大的情况。模具的抽气接口、冷却水接口都设置在基座的同一侧，方便现场生产时对接管路，减少管线排布的杂乱问题，也避免管路干涉设备的其他运动部件。从实际生产适配性来看，这套模具不仅能生产常规的六格分格餐盒，更换对应规格的型腔镶块后，也能适配同系列不同分格数量的餐盒生产，具备一定的通用适配能力，适合中小型包装制品厂的多品种小批量生产需求，不需要为每一款餐盒单独制备整套模架，能够有效压缩工装投入成本。
