多腔式无气孔热成型盖体模具结构设计

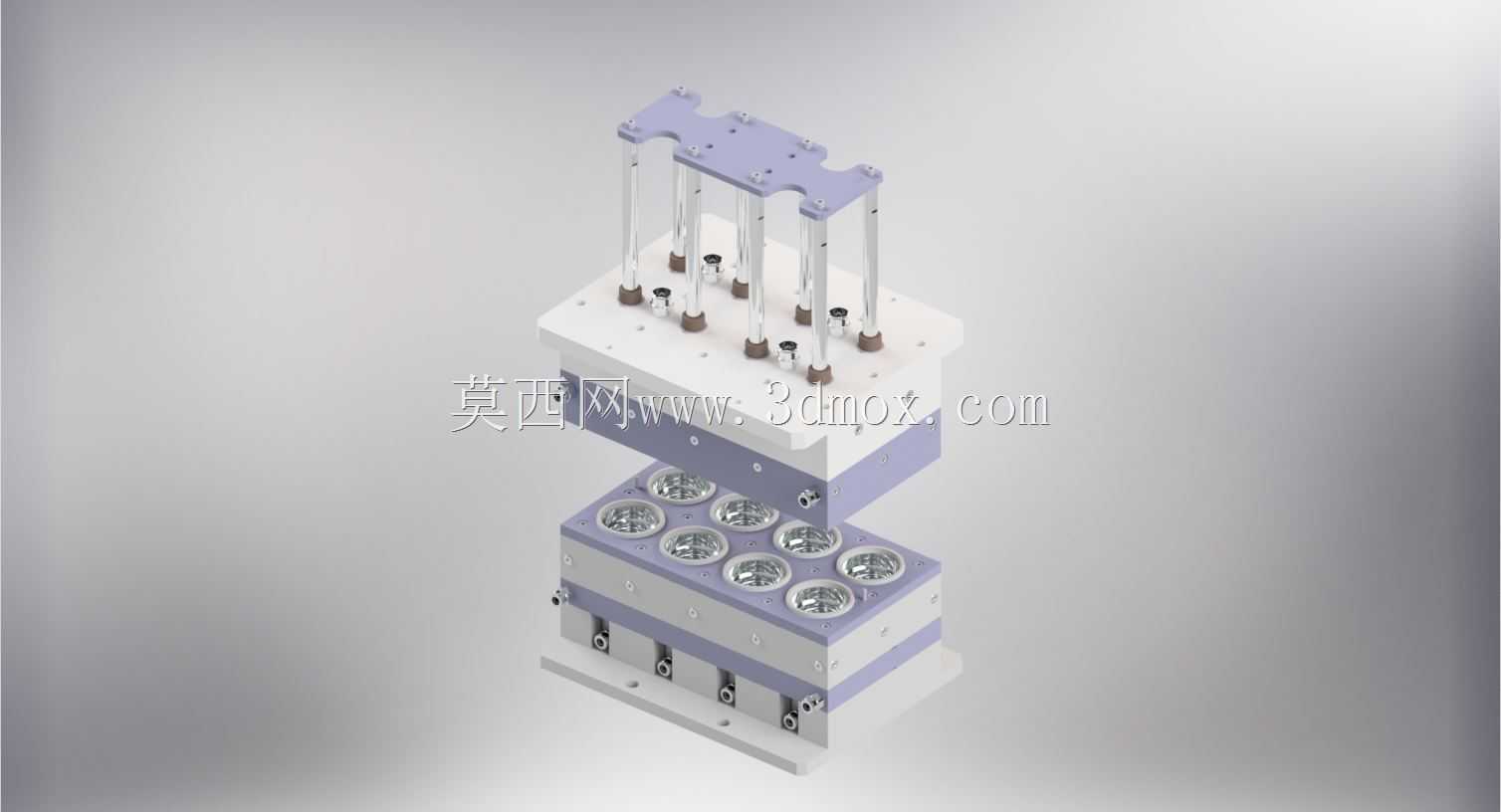

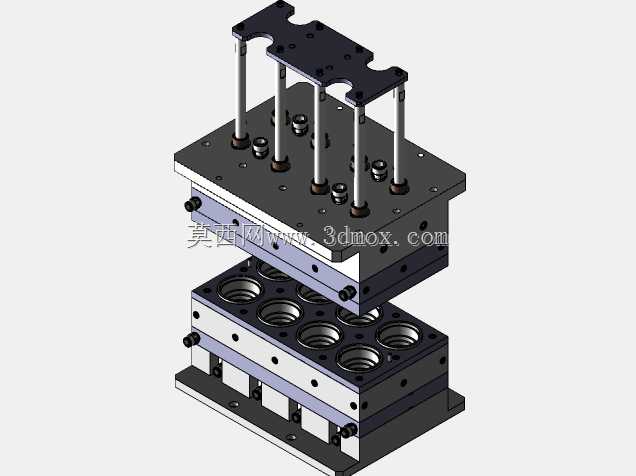

　　这套盖体成型模具主要面向薄壁盖类零件的批量热压成型工序，在食品包装、日化容器配套的盖体生产场景中应用广泛，适配常规片材热成型生产线的安装接口，可直接替换同规格工位的原有模具完成产能升级。整套模具采用上下模分层导向结构，上模部分设置独立的压料与成型顶出组件，导柱采用均匀分布的长行程导向结构，合模过程中可实现渐进式定位，避免偏载导致的成型件壁厚不均问题，导柱配套的自润滑衬套可减少连续生产过程中的维护频次，适配三班倒的连续生产工况。下模部分设置八腔成型工位，每个型腔的边缘做了0.12mm的圆角过渡处理，避免片材拉伸过程中出现应力集中导致的破裂问题，型腔表面做了镜面抛光处理，成型后的盖体表面无明显合模线与拉伤痕迹，可直接进入后续的切边、

　　印刷工序，无需额外的表面打磨处理。模具的热流道系统采用分区控温设计，每个成型区域的温度差可控制在±2℃范围内，针对PP、PE等不同材质的片材可灵活调整各区域温度参数，保证不同批次材料的成型稳定性，避免出现局部过烧或者成型不足的缺陷。无气孔的成型结构设计是这套模具的核心特点，摒弃了传统热成型模具常用的气顶气孔结构，采用模腔边缘的微缝排气设计，排气间隙控制在0.03mm，既可以保证成型过程中型腔内的空气顺利排出，又不会让熔融状态的片材渗入缝隙产生飞边，成型后的盖体内外表面无气孔顶出痕迹，大幅降低了后续修边的人工成本，同时也避免了气孔堵塞导致的成型不良问题，日常维护仅需定期清理微缝内的残留料屑即可，无需频繁更换气顶配件。从安装边界来看，

　　模具的上模安装板采用标准的T型槽接口，可适配市面上多数主流热成型设备的模架安装尺寸，安装板的定位销孔间距按照行业通用规格设置，现场安装时无需额外打孔改造，下模的冷却水路采用并行回路设计，进出水口设置在模具侧方的统一位置，可快速对接设备的冷却水循环系统，水路的流量经过仿真优化，每个型腔的冷却速率保持一致，成型周期可控制在8秒以内，相比同规格普通模具生产效率提升15%左右。模具的顶出机构采用同步顶出板设计，顶杆的分布对应每个盖体的边缘加强筋位置，顶出力均匀分散，顶出过程中不会导致盖体变形，顶出行程设置为25mm，足够让成型后的盖体完全脱离型腔，配合生产线的机械手取料结构可实现全自动化生产，无需人工辅助取件。

　　在设计过程中针对成型过程中的片材拉伸比做了反复仿真验证，将每个型腔的拉伸比控制在1.2:1的合理区间内，保证盖体侧壁的壁厚均匀性控制在±0.05mm范围内，满足盖体与容器配合的过盈装配要求，成型后的盖体扣合时不会出现松脱或者过紧难以开启的问题。模具的各模板之间采用内六角螺丝锁紧，定位销采用高碳钢淬火处理，长期合模生产过程中不会出现定位偏移问题，模架部分采用45号钢调质处理，成型型腔部分采用P20模具钢经淬火处理后硬度达到HRC48-52，具备足够的耐磨性，正常生产工况下使用寿命可达50万模次以上。针对日常维护的需求，模具的导向部件、顶出部件都设计了独立的润滑注油通道，无需拆解模具即可完成定期润滑保养，冷却水路做了防锈处理，长期使用冷却水循环也不会出现水路堵塞或者锈蚀问题，水路接口采用标准的快插接头，更换模具时可快速完成管路拆装，减少换模等待时间。
