热成型无气孔托盘模具结构设计

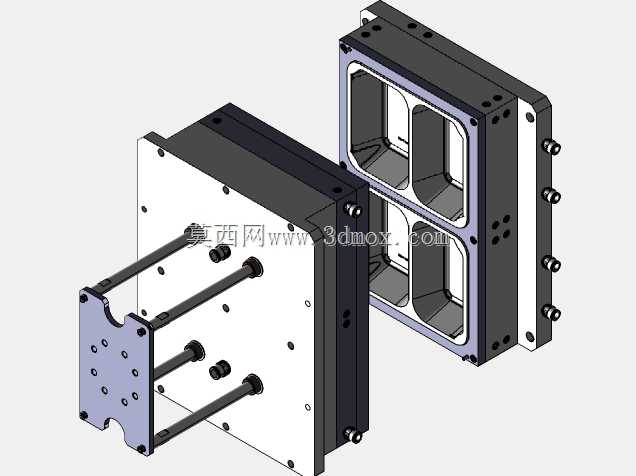

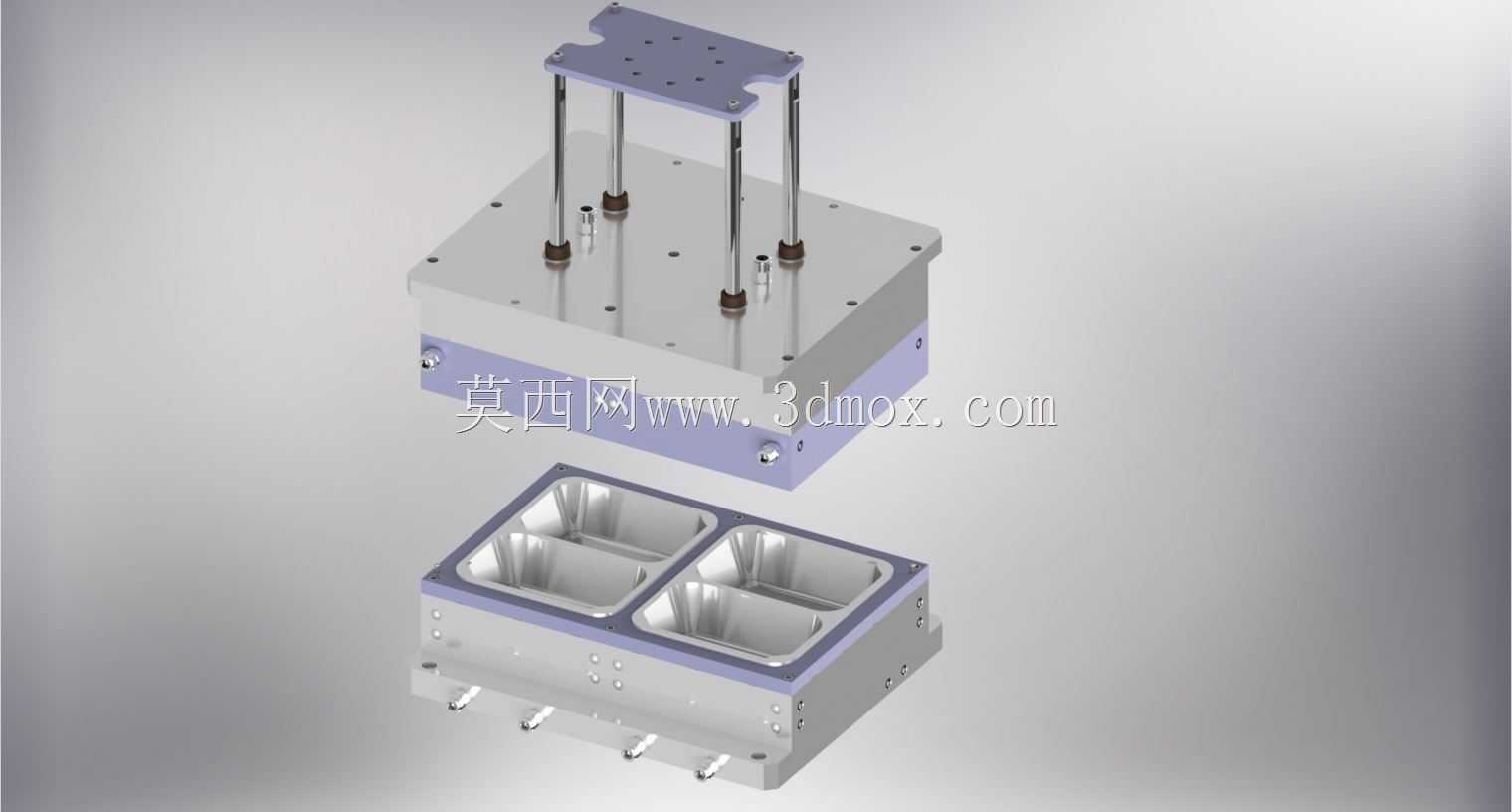

　　这套热成型托盘模具主要面向一次性食品包装托盘、电子元器件周转托盘的量产加工场景，适配常规正负压热成型设备的安装接口，可直接完成片材加热、吸塑成型、冷却定型的全工序动作，成型后的托盘无气孔缺陷，边缘规整度满足自动化包装线的上料定位要求。从结构布局来看，模具分为上下两个核心功能段，上段为模架固定与导向承载部分，采用四导柱垂直导向结构，导柱选用高碳铬轴承钢材质，表面经淬火处理后硬度达到HRC58-62，配合自润滑导套使用，可承受连续高速开合模过程中的侧向偏移力，保证上下模合模时的对位精度控制在0.02mm以内，避免成型过程中出现飞边、壁厚不均的问题。上段模架的顶板预留了标准设备的安装螺孔孔位，孔位间距符合行业通用的热成型设备装模尺寸规范，

　　不需要额外加工转接板即可完成装夹，可缩短产线换模的调试周期。下段为核心成型型腔部分，采用一模两腔的布局设计，单个型腔对应一个双格托盘的成型轮廓，型腔表面做了镜面抛光处理，表面粗糙度达到Ra0.8以下，既可以减少片材成型时的拉伸阻力，保证托盘各部位壁厚均匀，也能避免成型后托盘表面出现拉痕、麻点等外观缺陷。型腔周边设置了均匀分布的冷却水道，水道距离型腔表面的距离控制在12-15mm，水道直径为8mm，采用循环水冷的方式对成型后的片材进行快速冷却，可将成型周期控制在12秒以内，满足批量生产的效率要求。在成型功能设计上，这套模具针对无气孔成型的需求做了专门的排气结构优化，在型腔的转角、深腔位置设置了微米级的排气槽，排气槽深度控制在0.

　　02mm，既可以在片材拉伸成型时快速排出型腔内部的空气，避免托盘表面出现气泡、缺料等问题，又不会在成型后的托盘表面留下明显的排气痕迹，保证托盘的外观质量与密封性能。模具的分型面位置设置了宽度为10mm的密封压边，合模时可将片材牢牢压紧，避免正负压成型过程中出现漏气泄压的问题，保证成型压力稳定，托盘的成型深度一致性偏差不超过0.1mm。从安装边界尺寸来看，整套模具的外形轮廓为正方形结构，长宽尺寸适配市面上主流的600*600mm装模规格的热成型设备，合模后的总高度符合设备的最大开模行程要求，不需要对设备进行额外改造即可直接投产使用。模具的进料侧设置了片材定位挡块，可适配厚度在0.3-1.0mm之间的PP、PET、PS等常用热成型片材，

　　挡块位置可根据片材宽度做微调，兼容不同规格的片材上料需求。在实际生产应用中，这套模具成型的双格托盘可直接用于生鲜食品分装、电子小零件周转、快餐餐盒配套等场景，托盘的格间隔断高度与壁厚均匀，承重能力可满足单格盛放500g物品的使用要求，不会出现变形、渗漏的问题。模具的易损部位采用镶拼式结构设计，比如型腔边缘的压边条、导向套等部件，在长期使用出现磨损后可单独更换，不需要整体报废模架，可降低长期生产的维护成本。整套模具的结构设计充分考虑了热成型加工的工艺特性，在保证成型精度的前提下简化了不必要的复杂结构，既降低了模具本身的加工制造成本，也减少了生产过程中的故障排查点，适合中小批量到大批量的托盘产品连续生产使用。
