110克规格双联香皂成型模具结构设计

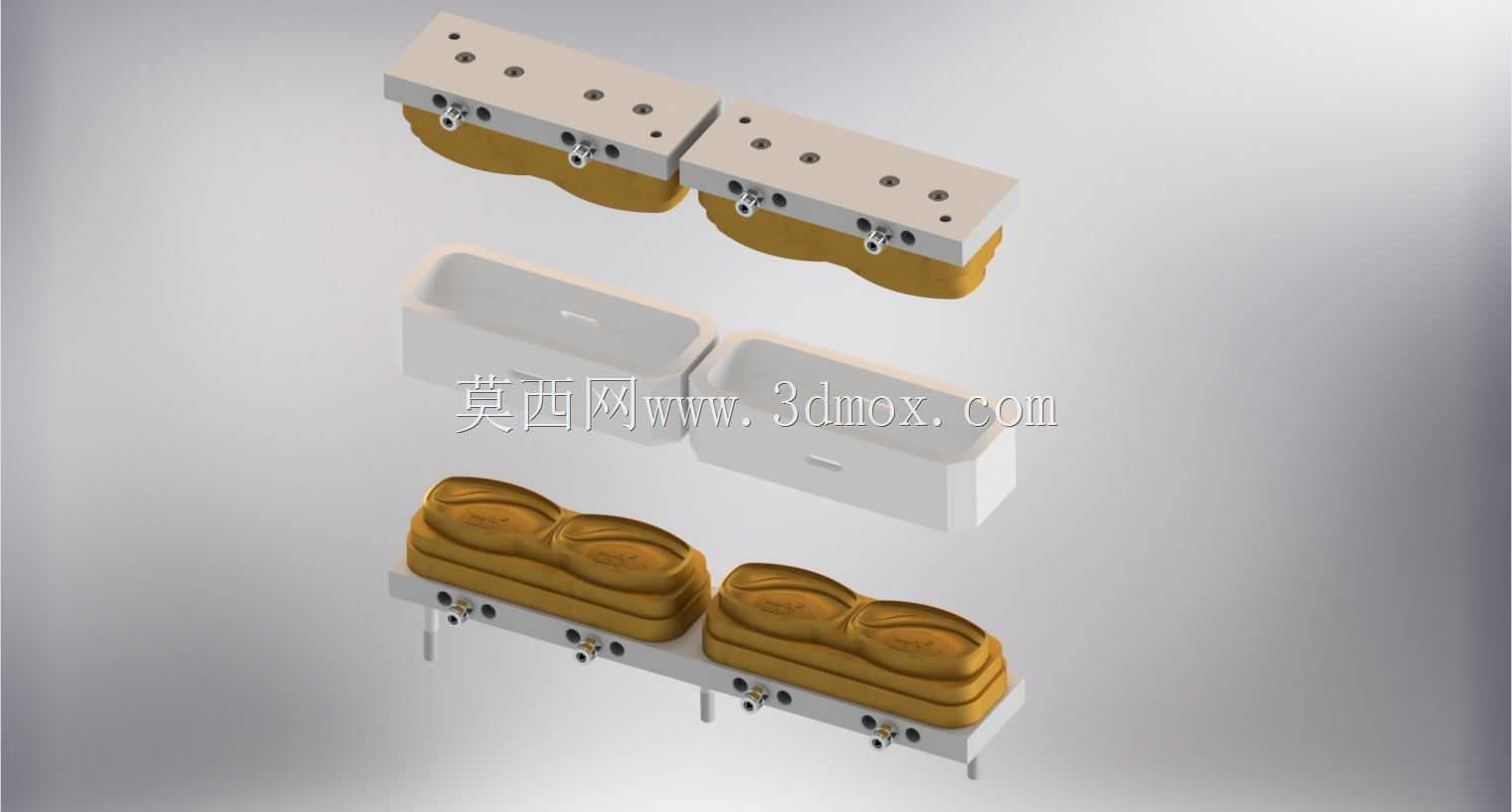

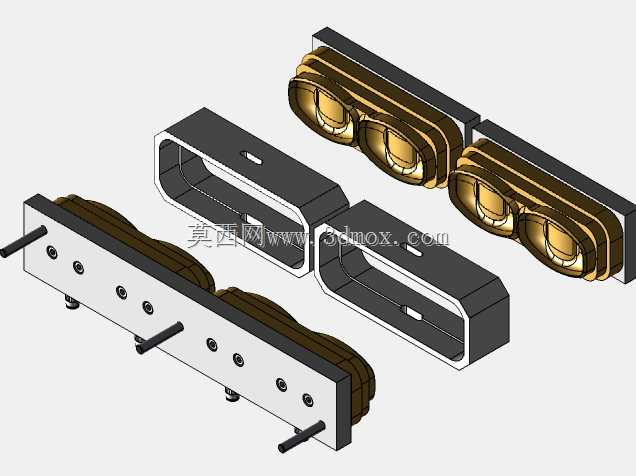

　　这套110克规格的双联香皂成型模具，主要面向日化洗护产品的批量皂体压制成型工序，适配常规的皂基压制成型产线工位，可一次完成两块标准重量香皂的轮廓压型，在中小批量日化生产、定制皂品加工场景中适配性较强。从结构组成来看，整套模具分为上模压合组件、下模型腔组件、定位导向部件三个核心部分，上下模的合模面做了精准的分型面配合设计，分型线沿着皂体的最大轮廓边缘设置，避免压合过程中出现飞边、料溢的问题，减少后续皂体的修边工作量。

　　模架部分采用标准的板式模座结构，上下模座上预留的安装孔位完全匹配常规压皂机的工作台装夹尺寸，安装时可直接通过螺栓锁紧在设备工位上，不需要额外做转接板加工，降低产线适配的改造成本。导向结构采用对角布置的导柱导套配合，合模过程中可自动校正上下模的对位偏差，保证每次压合时型腔的同轴度误差控制在0.05mm以内，避免出现皂体厚薄不均、轮廓错位的缺陷。

　　型腔部分的设计完全匹配110克香皂的重量与轮廓要求，型腔内表面做了光滑的曲面过渡，没有尖锐的棱角结构，一方面保证压制成型的皂体表面顺滑无划痕，另一方面也方便压合完成后皂体的脱模，不会出现粘模、型腔带料的问题。每个型腔的容积经过精准核算，对应皂基原料压合后的密度参数，可保证成型后的单块皂体重量误差控制在±2克以内，满足日化产品的重量公差要求。上下模型腔的边缘做了微小的溢料槽设计，压合过程中多余的皂基料会被挤入溢料槽内，不会在分型面处形成大面积飞边，后续清理时只需要剔除溢料槽内的余料即可，操作效率更高。

　　冷却水路的布置沿着模座的型腔周边排布，采用循环水冷却的方式，可在连续压合生产过程中保持模温稳定，避免皂基因为模温过高出现粘模、表面软化变形的问题，水路的接口采用标准的快插接头规格，可直接对接产线的冷却水循环系统，不需要额外改装接头。脱模结构采用顶针式顶出设计，顶针的布置位置对应皂体的非外观面区域，顶出过程中受力均匀，不会在皂体表面留下明显的顶出痕迹，保证成品的外观完整性。

　　在实际生产适配中，这套模具可兼容常规的植物皂基、透明皂基、添加磨砂颗粒的功能性皂基等多种原料的压制成型，不需要对型腔做额外调整，只需要根据原料的硬度特性微调压合的压力与保压时间即可。双联的型腔布局相比单型腔模具，单次压合的生产效率可提升一倍，同时模座的整体尺寸控制在常规压皂机的装夹边界范围内，不会出现工位干涉的问题。模具的易损部件比如导套、顶针都采用标准件规格，长期使用出现磨损后可直接更换标准配件，不需要重新加工定制，降低设备的维护成本。

　　从建模逻辑来看，整套模型的装配关系完全按照实际生产的装配顺序搭建，每个部件的配合公差都做了对应标注，结构工程师在做产线适配或者模具改型时，可直接调取对应部件的参数做调整，比如修改型腔轮廓适配不同造型的香皂、调整型腔数量适配不同产能的设备，不需要重新搭建整体模架结构，可大幅缩短模具设计的周期。模座上的安装孔、定位孔、水路孔的位置都做了参数化关联，调整模座尺寸时孔位会自动更新匹配，避免出现孔位错位、安装干涉的设计失误。
