HDPE中空吹塑成型模具结构设计

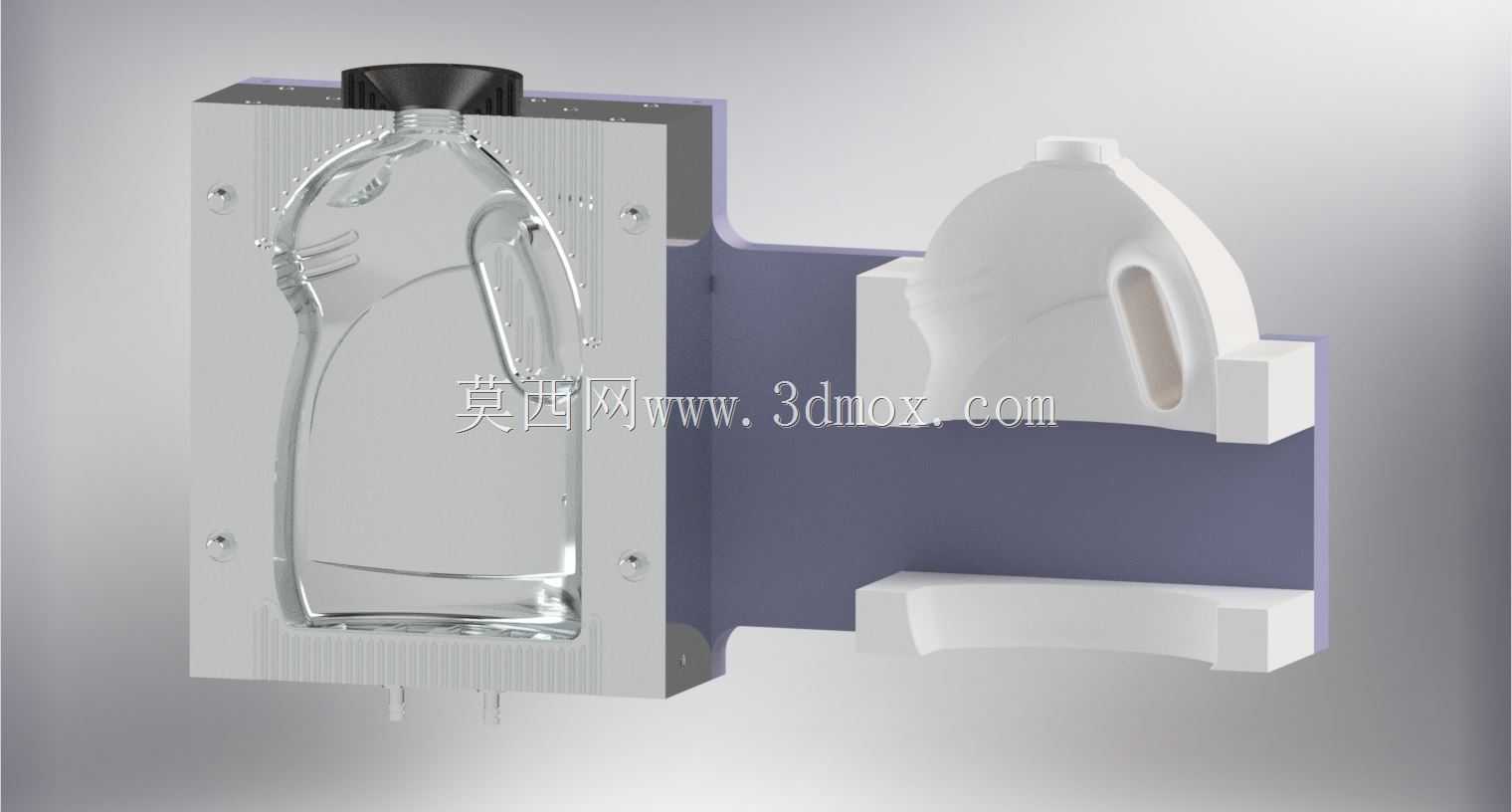

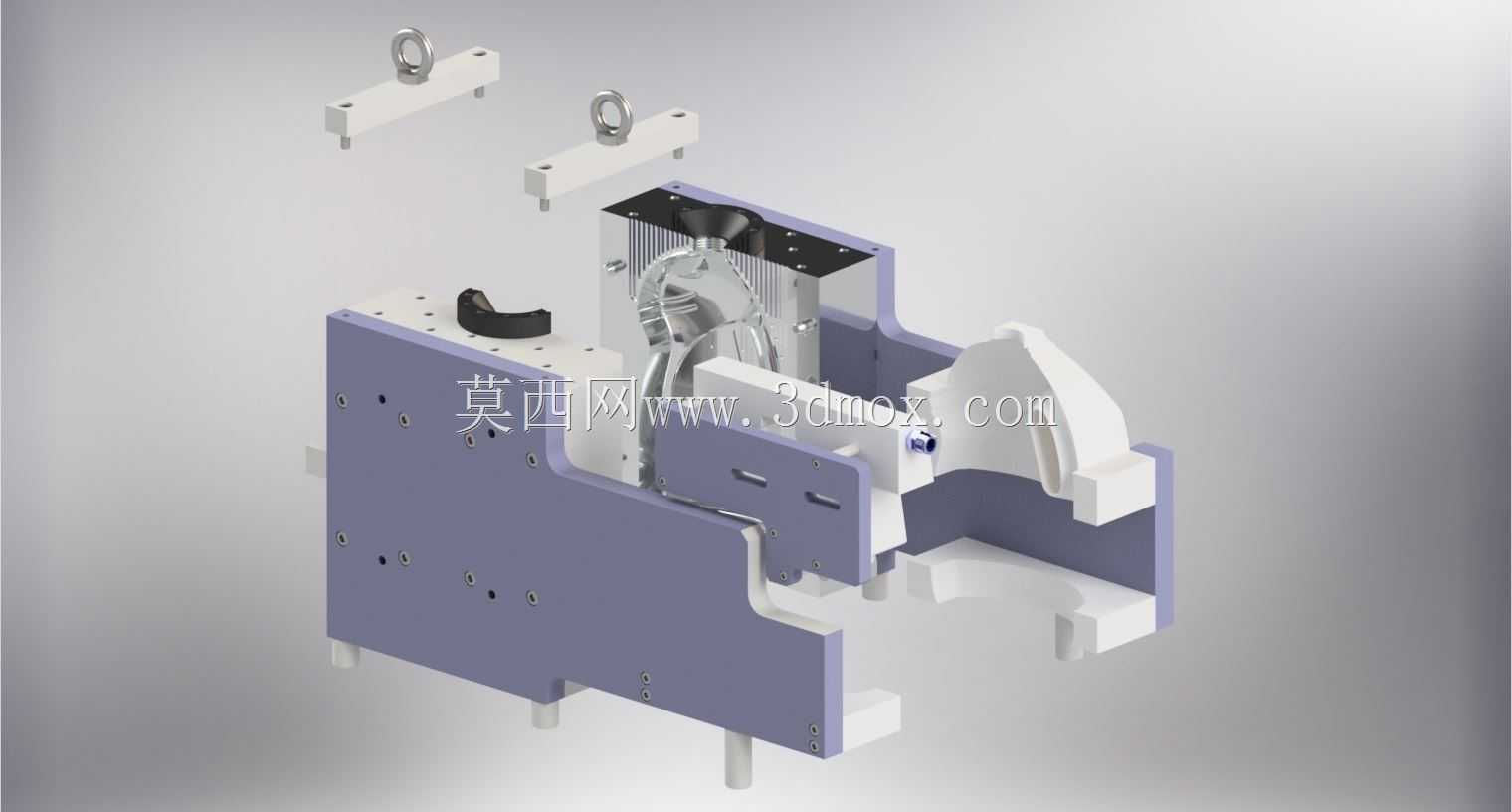

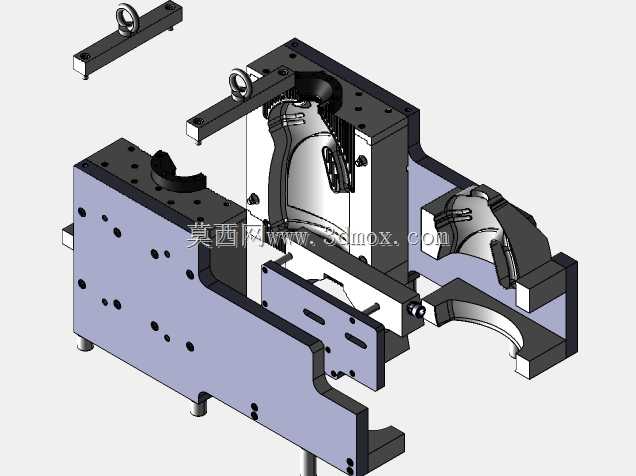

　　这套HDPE吹塑成型工装，主要面向中空类塑料制品的批量生产场景，常见于日化包装容器、工业储液小件、异形中空结构件的吹制加工环节，适配常规往复式吹塑设备的安装接口，可直接完成合模、吹胀、冷却、开模顶出的全流程成型动作。从结构布局来看，模具采用分体式模架组合设计，模腔部分根据HDPE材料的吹胀流动特性做了针对性的流道预留，合模面的贴合精度控制在0.02mm以内，避免吹制过程中出现飞边、料漏的问题，减少后续修边的工序工作量。模架两侧预留了标准的设备安装定位孔，可直接匹配市面上多数中小型吹塑机的装模模板尺寸，安装时无需额外做转接板加工，上下端设置的吊环结构是为了车间吊装换模时的安全操作，单套模具的重量控制在车间常规天车的额定起吊范围内，

　　换模作业时两名操作工即可配合完成对位、锁紧的全流程。模具内部集成了随形冷却水道，沿着模腔的异形轮廓排布，保证HDPE型坯吹胀后能够均匀冷却，避免制品出现局部收缩不均、内壁应力集中的问题，冷却水道的接口采用标准快插接头规格，对接车间冷却水循环系统时无需额外加工转接头。合模导向结构采用了导柱导套配合的硬导向设计，导柱表面做了渗氮硬化处理，长期反复合模作业不会出现导向面磨损、合模错位的问题，模腔的分型面位置根据制品的外形轮廓做了阶梯式贴合设计，相比平面分型结构，能够更好地承受吹胀过程中的型坯压力，减少合模缝处的溢料厚度。针对HDPE材料成型后容易粘模的特性，模腔表面做了硬质镀铬抛光处理，表面粗糙度达到Ra0.8以下，

　　既能够保证制品外表面的光洁度，也能在开模时让制品顺利脱离模腔，不会出现表面拉伤、粘模滞料的问题。模具上设置的顶出机构采用多点位顶块布局，顶块位置对应制品的刚性加强筋区域，顶出时受力均匀，不会因为单点顶出力过大导致刚冷却定型的制品出现顶白、变形的缺陷。在气嘴对接位置，模具预留了标准的吹针插入导向结构，吹针下行时能够精准对准型坯的进料口位置，不会出现吹针偏位、吹破型坯的问题，导向结构内设置了耐高温密封件，吹胀过程中高压气体不会从对接位置泄漏，保证型坯内部的吹胀压力稳定在工艺要求范围内。这套模具的结构设计充分考虑了车间批量生产的维护便利性，所有易磨损的导向件、密封件都采用标准件规格，后期维护更换时无需单独定制加工，

　　直接采购对应规格的标准件即可完成更换，减少设备停机维护的时间成本。模架部分采用组合式装配结构，当需要生产同规格不同局部细节的制品时，仅需要更换模腔镶块即可，无需更换整套模架，能够有效降低多品类生产的模具投入成本。从安装边界来看，模具合模后的整体外轮廓尺寸适配常规5L以内吹塑机的最大装模行程，开模行程预留量足够取出成型后的中空制品，不会出现开模距离不足、取件干涉的问题，模具的进出水、气路接口都集中布置在模架的后侧区域，对接车间管线后不会影响前端的取件、修边操作，管线排布整齐不会出现作业过程中管线剐蹭、弯折的问题。在成型工艺适配性上，模腔的排气槽深度根据HDPE材料的熔体粘度做了针对性设置，排气槽深度控制在0.03mm，既能够顺利排出型坯吹胀过程中模腔内的残留空气，避免制品表面出现气泡、缺料的缺陷，也不会因为排气槽过深导致熔体进入槽内形成飞边。
