三格连体热成型吸塑托盘结构设计

　　这款三格连体的吸塑类托盘，最早是在电子组装车间的物料周转环节接触到的，当时产线反馈原有单格托盘在转运小型通讯类零部件时，存在堆叠错位、拿取效率低的问题，才着手优化这类连体结构的设计。从实际应用场景来看，这类托盘主要覆盖两个核心使用场景：一是产线内部的工序间物料周转，从SMT贴片完成后的半成品转运，到组装工位的物料上料，再到成品检测后的临时存放，都可以直接用整托转运，不需要反复倒换容器；二是成品出货的内包装防护，针对小型精密通讯配件，托盘的每个型腔都可以单独固定工件，避免运输过程中工件之间的磕碰刮擦。

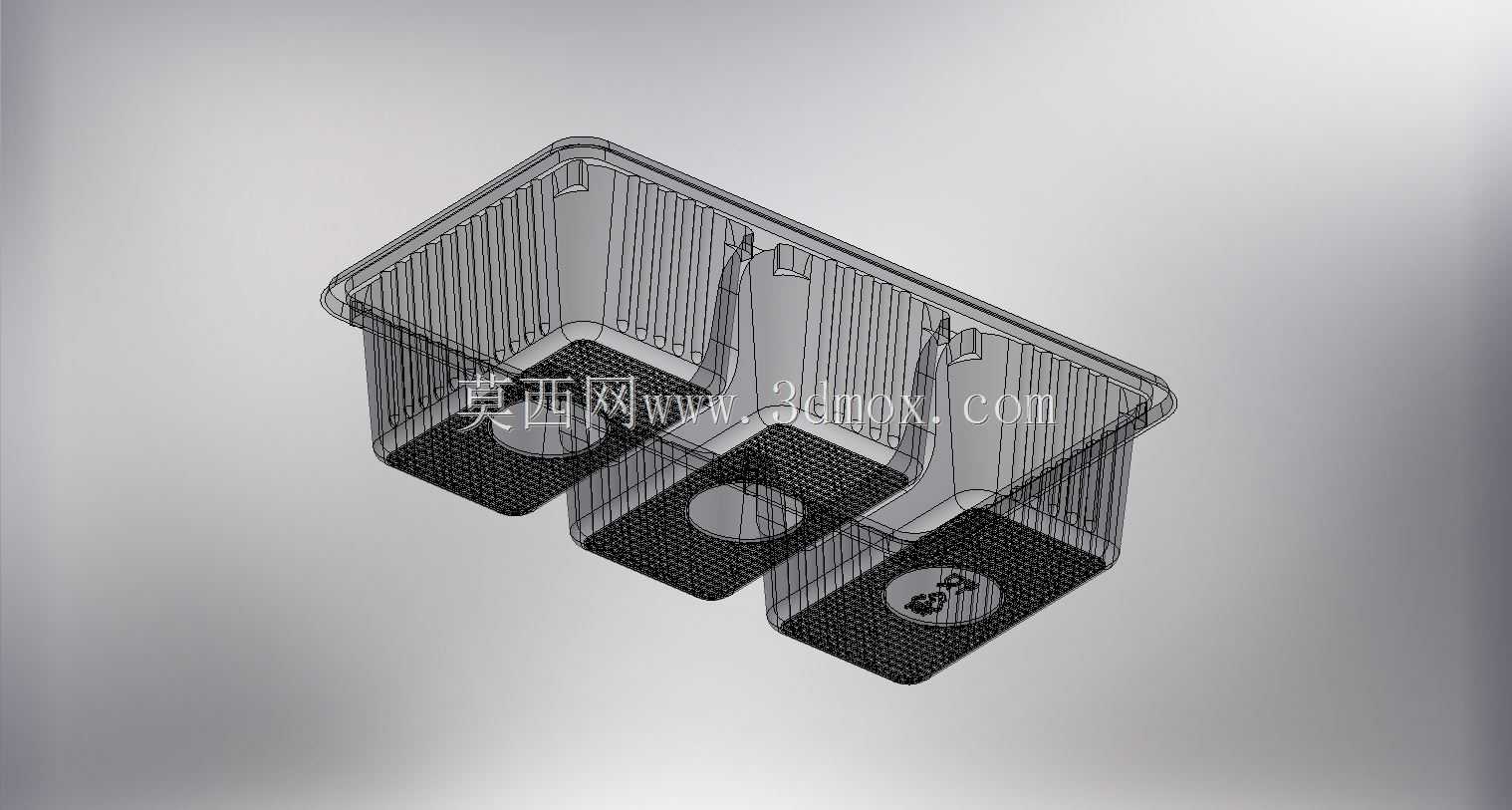

　　从功能特性上看，这款托盘采用三格连体的一体式结构，三个独立型腔沿长度方向等距排布，每个型腔底部都做了网格状的防滑纹理设计，一方面可以减少托盘与工件接触面的吸附力，拿取工件时不会因为真空吸附导致工件被带起掉落，另一方面网格结构可以积存少量生产过程中残留的碎屑、灰尘，避免碎屑垫在工件底部造成表面压痕。型腔侧壁做了1.5度的拔模斜度，既满足热成型工艺的脱模要求，也能让工件放入时自动导向对位，不需要刻意调整角度就能顺利落位，适配产线员工快速取放的操作节奏。托盘的边缘做了外翻的卷边结构，卷边宽度控制在8mm，既可以提升托盘整体的结构刚度，堆叠时上层托盘的卷边可以卡在下层托盘的型腔上口，避免堆叠时出现滑垛，也方便员工抓取搬运，不会因为边缘太薄割手。

　　设计思路上，首先要平衡托盘的刚性和材料成本，热成型托盘的壁厚通常在0.3-0.8mm之间，这款托盘因为要承载带金属嵌件的通讯类小零件，单格承载重量在150g左右，整托承载不超过500g，所以主体壁厚选0.5mm的PETG材料，在型腔的转角位置做了R3的圆角过渡，避免应力集中导致托盘受力开裂，同时在三个型腔之间的连接筋位置做了局部加厚的凸起结构，相当于给托盘加了横向的加强筋，提升长方向的抗弯折能力，装满工件搬运时不会出现中部下垂的情况。其次要考虑堆叠兼容性，托盘堆叠时的嵌入深度设计为10mm，也就是说上层托盘放入下层托盘时，只会深入10mm，不会压到下层托盘里放置的工件，这个尺寸是经过反复验证的，既保证堆叠的稳定性，又预留了足够的工件放置空间，哪怕工件高度比型腔深度高2mm，堆叠时也不会被压到。

　　外形尺寸方面，这款托盘的整体外轮廓长度为240mm，宽度为120mm，整体高度为45mm，这个尺寸是匹配标准的EU周转箱内尺寸设计的，标准400300mm的EU箱可以刚好平放4个该款托盘，300200mm的EU箱可以平放2个，不需要额外定制周转容器，直接适配车间现有的物流载具，减少物流环节的适配成本。安装边界上，这款托盘不需要额外的固定结构，直接放置在工作台面或者周转箱内即可，底部的四个角做了2mm高的凸点，当托盘放置在防静电工作台面上时，凸点可以让托盘底部和台面之间留出微小间隙，避免台面的水渍、油污沾到托盘底部，同时如果是用于自动化产线的上料工位，托盘底部的凸点可以和输送线上的定位卡槽配合，实现托盘的精准定位，不需要额外增加定位治具。

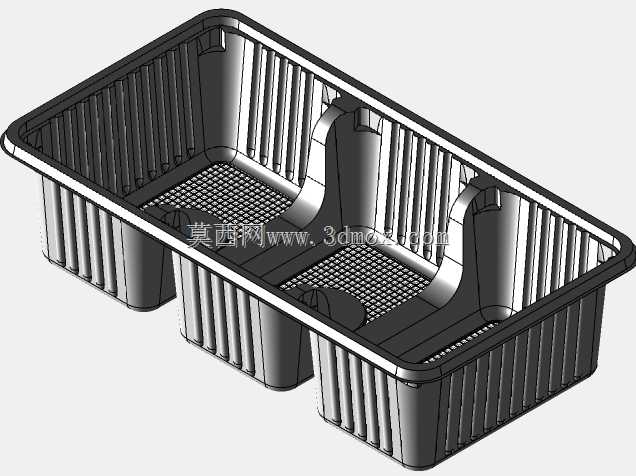

　　另外在细节设计上，每个型腔的底部中心位置都做了一个圆形的识别凹槽，这个凹槽是为了适配视觉检测设备的定位需求，当托盘放在视觉检测工位时，相机可以通过识别这个圆形凹槽的位置，快速定位每个型腔的坐标，直接对每个型腔内的工件进行外观检测，不需要每次都重新做视觉标定，能有效提升自动化检测的效率。托盘的侧壁上做了密集的竖向加强筋，筋条高度从型腔上口一直延伸到底部，一方面可以提升侧壁的抗形变能力，工件靠在侧壁上时不会出现侧壁外扩的情况，另一方面竖向筋条可以减少工件和侧壁的接触面积，对于表面要求高的通讯类零件，减少接触面积就能减少表面划伤的概率。考虑到车间可能存在的静电防护需求，这款托盘的材料可以根据使用场景添加抗静电剂，表面电阻值控制在10^6-10^9Ω之间，满足电子车间的静电防护要求，不会因为静电积累击穿工件内部的电子元件。

　　从实际使用的反馈来看，这款三格连体托盘相比原来的单格托盘，转运效率提升了近40%，原来一次只能拿一个单格托盘，现在一次可以拿一个连体托盘转运三个工件的量，而且堆叠时的错位率从原来的12%降到了0，因为卷边的定位结构让堆叠时的对位非常方便，员工不需要刻意对齐就能把托盘堆整齐。另外因为是一体式热成型结构，生产效率高，模具成本低，适合大批量的生产使用，而且材料可以回收再利用，符合车间的精益生产和环保要求。在设计过程中也踩过一些坑，最开始把型腔之间的连接筋做的太窄，只有5mm，试模的时候发现装满工件搬运时，连接筋位置容易出现弯折变形，后来把连接筋宽度加到12mm，并且在连接筋上增加了横向的凸起加强结构，才解决了弯折的问题；还有最开始的拔模斜度做的只有0.5度，热成型脱模时容易出现型腔侧壁拉毛的情况，后来把斜度调整到1.5度，既不影响工件的固定效果，也解决了脱模的问题。
