HBC950型破碎斗配套安装支架结构

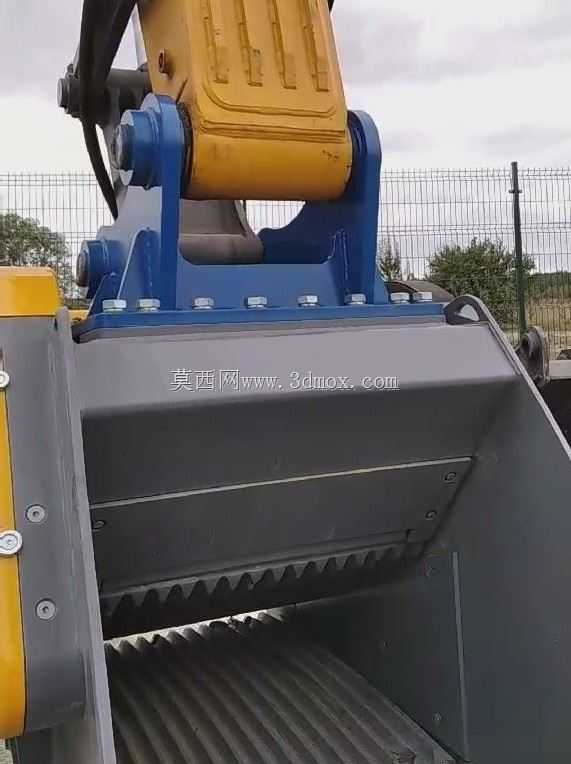

　　该支架为挖掘机前端属具破碎斗的核心承载连接部件，主要适配HBC950型号破碎作业属具，在矿山石料破碎、建筑固废资源化处理、道路改扩建混凝土破除、露天矿表层剥离物破碎等场景中承担载荷传递与定位固定作用。实际作业过程中，破碎斗在挤压破碎物料时会产生持续的交变冲击载荷，支架作为连接挖掘机斗杆、动臂油缸与破碎斗主体的中间结构，既要承受破碎辊咬合物料时的反向冲击力，也要传递挖掘机提供的下压力与回转扭矩，同时还要抵消作业过程中因物料硬度不均产生的偏载力矩，避免载荷直接作用于挖掘机工作装置造成结构损伤。

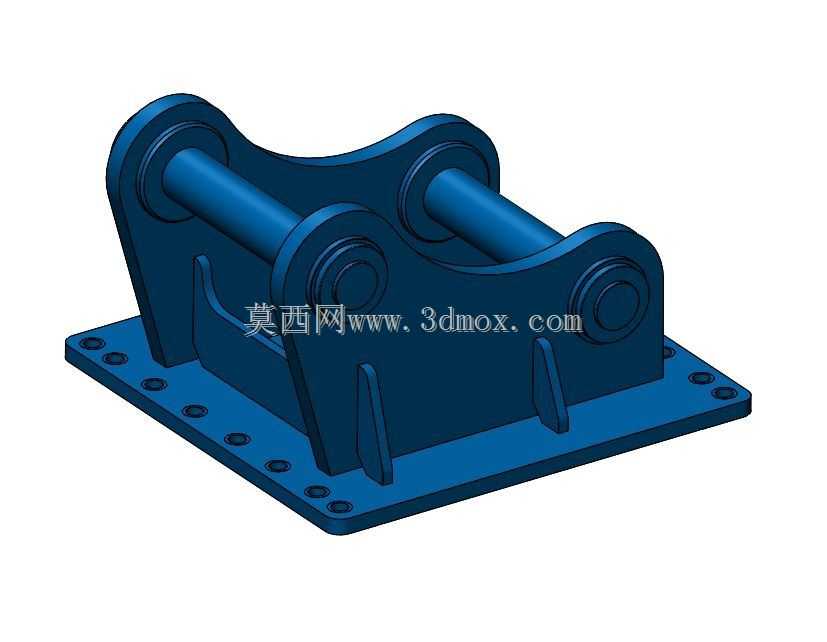

　　从功能特性来看，该支架采用双侧立板加中部横撑的箱型焊接结构，两侧安装耳板直接与破碎斗的侧部铰接座配合，通过高强度销轴实现刚性连接，上部预留的两组铰接孔分别匹配挖掘机斗杆前端连接位与斗杆油缸活塞杆端，安装时可直接替换原挖斗结构，无需对挖掘机原有工作装置做额外改装。支架下部的连接面与破碎斗的主机架上平面完全贴合，通过多组高强度螺栓实现锁固，结合面加工有定位止口，可避免作业过程中破碎斗相对支架产生横向窜动，保证破碎辊的作业间隙始终处于设计范围内。

　　设计过程中优先考虑了载荷传递路径的合理性，所有铰接点的位置均经过运动学仿真校核，确保破碎斗在整个作业摆角范围内，油缸推力与斗杆拉力的合力方向始终沿支架主体的中性面传递，减少结构件承受的附加弯矩。立板与横撑的连接位置均做了圆弧过渡处理，避免应力集中，在铰接孔周边做了局部加厚处理，孔内预设耐磨衬套安装位，可在衬套磨损后快速更换，无需整体更换支架主体，降低现场维护成本。支架的整体外形尺寸充分考虑了不同吨位挖掘机的安装边界，横向宽度控制在适配20-30吨级挖掘机斗杆的安装范围内，上部铰接点的孔距与同吨位级挖斗的安装孔距保持通用互换性，下部连接面的螺栓孔位完全匹配HBC950破碎斗的主机架安装孔，现场安装时可直接对位装配，无需现场配焊或打孔。

　　安装边界方面，支架与破碎斗装配后，整体重心位置经过优化，在挖掘机最大伸展作业半径下不会出现前端翘头的情况，最小离地间隙满足破碎斗在地面平整作业时的通过性要求，不会与地面凸起物料产生剐蹭。支架两侧预留了液压管路的固定卡扣位，可将破碎斗的液压驱动管路沿支架侧部规整固定，避免作业过程中管路随工作装置摆动被物料剐蹭破损。结构设计时充分考虑了焊接工艺性，所有板材均采用标准厚度的高强度结构钢，焊缝位置均预留了足够的焊接操作空间，焊后可通过整体退火处理消除焊接应力，提升结构件的抗疲劳寿命，在长时间高频冲击作业下不会出现焊缝开裂、结构变形等问题。针对破碎作业中常见的飞石溅射情况，支架上部还设计了防护挡板结构，可阻挡破碎过程中飞溅的碎石击打挖掘机斗杆部位的液压油缸与管路，提升作业过程中的设备安全性。
