矿山砂石加工用圆锥破碎设备结构设计

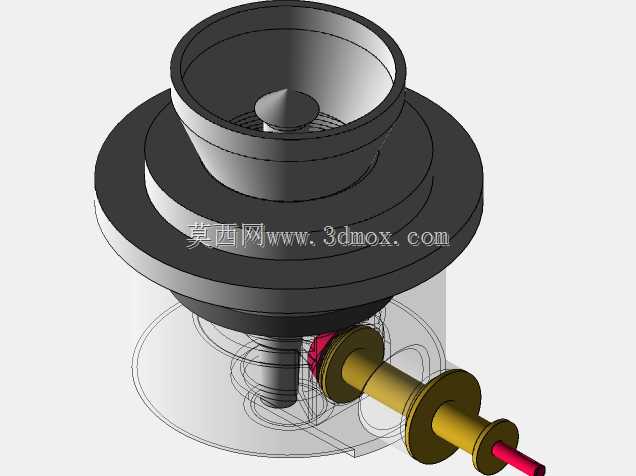

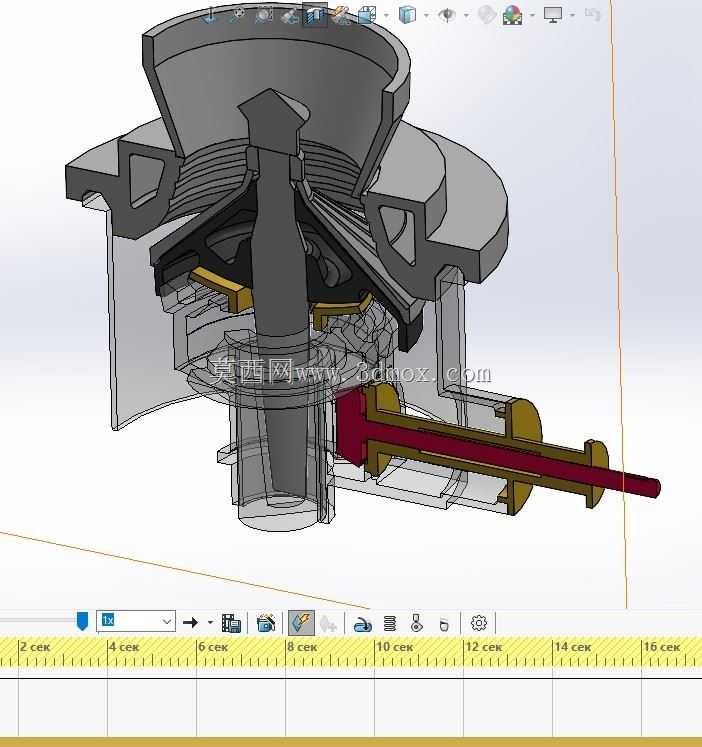

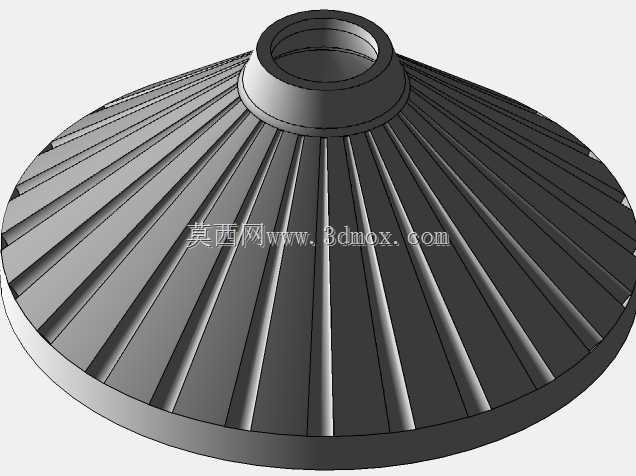

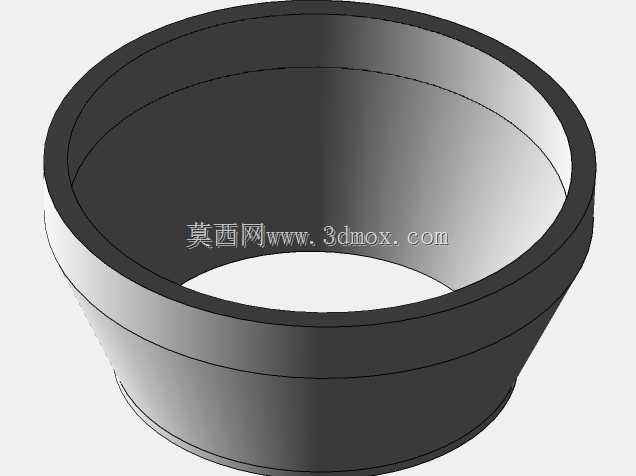

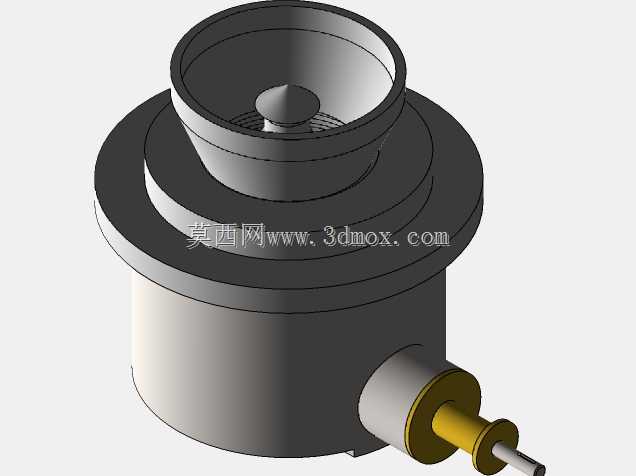

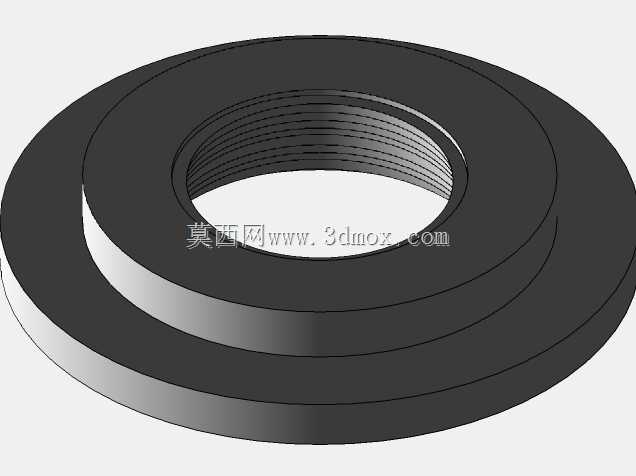

　　在金属矿山选矿、建筑骨料生产、工业固废资源化处理等场景中，中细碎环节的破碎设备选型直接决定整条产线的处理效率与成品粒型质量，圆锥破碎机凭借层压破碎的作业原理，在中等及以上硬度物料的破碎工序中占据核心应用地位。这套圆锥破碎机的三维结构完整还原了设备的核心作业单元与支撑传动系统，从剖视结构可以清晰看到各部件的装配关系与运动传递路径。设备顶部采用大口径渐扩式进料斗结构，进料口的环形支撑边做了加厚耐磨处理，能够承受大块物料下落时的持续冲击，进料斗下方直接衔接环形定锥衬板，定锥衬板与内部的动锥衬板共同围成变截面的破碎腔，破碎腔从上到下依次分为缓冲进料段、平行破碎段、出料排料段，平行段的长度经过匹配调整，

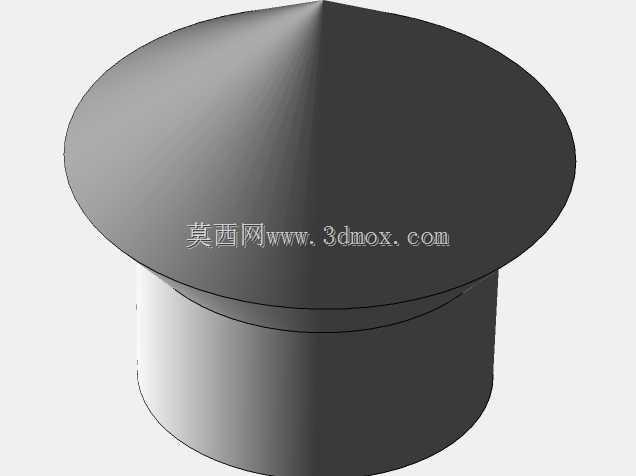

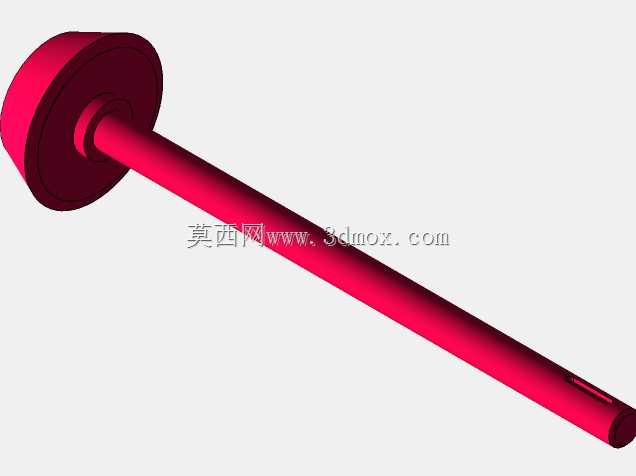

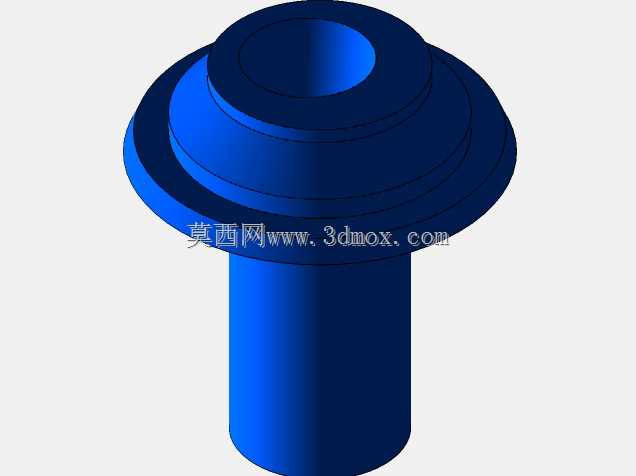

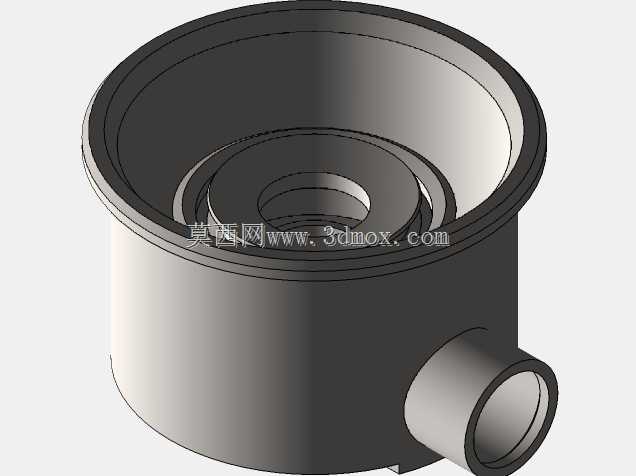

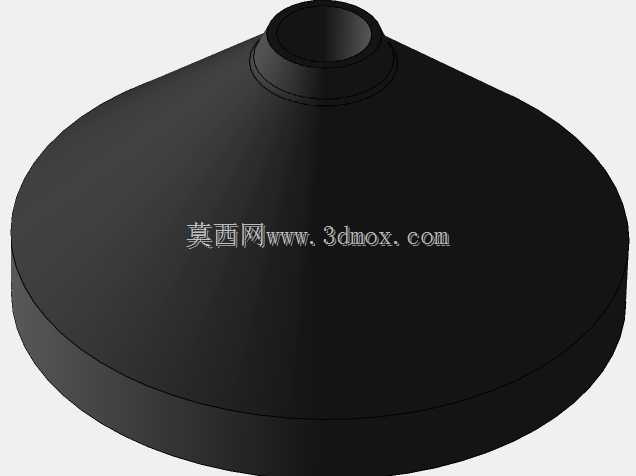

　　能够保证物料在腔体内受到至少两次以上的层压挤压，有效减少针片状成品的占比，提升成品骨料的立方体颗粒含量。动锥总成安装在主轴上部，主轴采用偏心套驱动结构，偏心套布置在设备中部的机架套筒内，通过底部的水平传动轴将外部动力传递至偏心套，带动动锥做周期性的旋摆运动，当动锥靠近定锥侧时，该区域的物料受到挤压、弯折、碾磨的复合作用力破碎，当动锥摆向另一侧时，破碎完成的合格粒度物料依靠自身重力从下方的排料口下落，进入后续的筛分或输送工序。设备的机架采用上下分体式法兰连接结构，上机壳与下机壳的连接部位布置了一圈均匀分布的锁紧结构，能够承受破碎作业时产生的巨大交变冲击载荷，避免壳体连接部位出现松动开裂的问题。水平传动轴从机架侧部的密封套筒穿出，

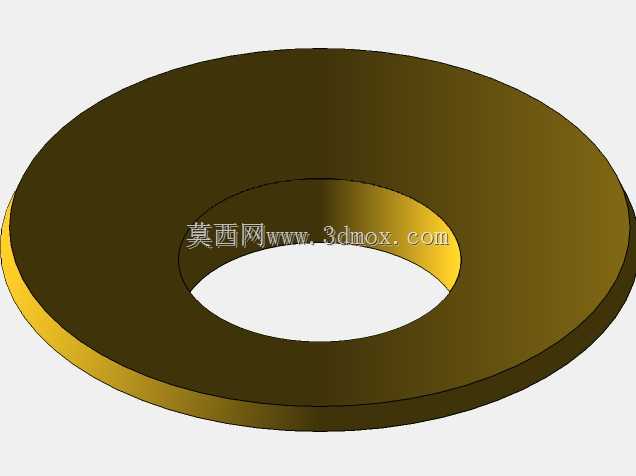

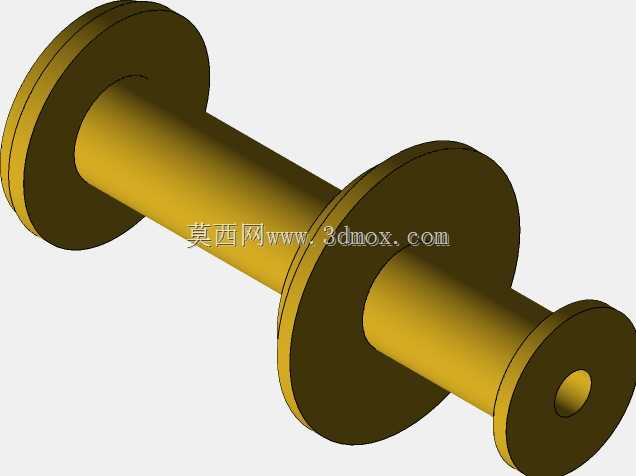

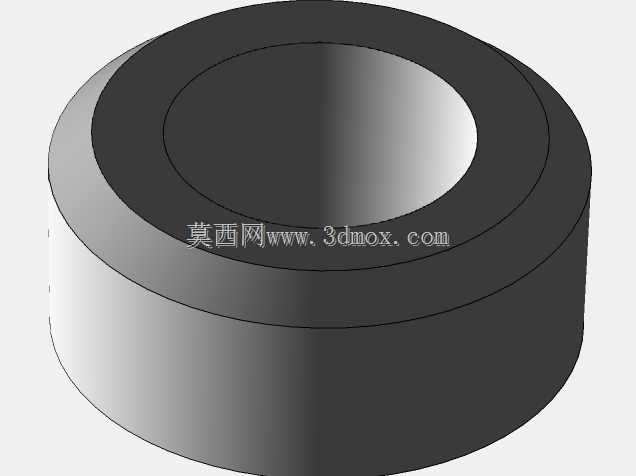

　　轴端预留了带轮或联轴器的安装位，可根据现场动力配置匹配不同转速的驱动单元，传动轴与机架之间设置了多道密封结构，能够阻挡破碎过程中产生的细颗粒粉尘进入轴承腔，同时防止腔内的润滑脂出现泄漏。设备底部的排料区域设置了环形挡料结构，能够引导破碎后的物料向中心汇集下落，避免物料直接冲刷机架内壁造成异常磨损，动锥底部与偏心套之间布置了推力轴承结构，能够承受动锥总成的自重与破碎作业时产生的轴向载荷，保证偏心套转动过程中的稳定性。从安装边界来看，设备整体采用立式同轴布局，进料口位于设备最顶端中心位置，排料口垂直向下，侧部传动轴的伸出长度与中心高度可根据现场产线的布置需求做适配调整，设备底部的安装基座预留了均匀分布的地脚螺栓孔，

　　可直接固定在混凝土基础或钢制安装平台上，安装时需要保证设备的垂直同轴度偏差控制在允许范围内，避免运行过程中出现异常振动。这套结构设计充分考虑了破碎作业中的耐磨件更换需求，定锥衬板与动锥衬板均采用可拆卸式的压紧固定结构，当衬板磨损到极限尺寸后，无需拆解设备主体结构即可完成衬板的更换作业，大幅缩短设备的停机维护时间；偏心套与轴承部位采用集中润滑的油路设计，可通过外部润滑系统持续为运动部件提供润滑与冷却，适配长时间连续作业的工况需求。在实际产线配置中，该类圆锥破碎机通常布置在颚式破碎机之后，作为二级或三级破碎设备使用，可处理抗压强度不超过300MPa的各类矿石、岩石、建筑垃圾等物料，通过调整定锥与动锥之间的排料口间隙，即可灵活调整成品物料的出料粒度范围，满足不同规格骨料的生产需求。建模过程中对各运动部件的运动间隙做了精准还原，包括动锥旋摆时与定锥的最小间隙、偏心套转动时与主轴的配合间隙、传动轴与密封件的配合间隙等，能够直接用于设备的装配干涉校验、运动仿真分析以及后续的工程图纸输出，为设备的加工制造、安装调试提供精准的三维数据支撑。
