同心不锈钢DIN标准异径管结构设计

　　在流体输送管路系统的搭建与改造场景中，异径管是解决不同管径管路对接问题的核心连接件，这款同心结构的不锈钢异径管严格遵循DIN相关工业标准设计，适配各类对管路同心度有要求的工业流体输送场景，包括化工介质输送、洁净给排水、食品级流体传输、压缩空气管路布设等工况。从实际工程应用角度看，同心异径管相较于偏心异径管，在垂直管路安装场景中具备天然的受力均衡优势，不会出现介质偏流、管路局部应力集中的问题，尤其适合泵入口垂直段、立式设备进出口的管路变径连接，能够有效减少管路内的紊流产生，降低流体输送过程中的压损，同时避免因偏心结构带来的介质残留、积液问题，在洁净流体、易结晶介质的输送管路中能大幅降低管路堵塞、介质变质的风险。

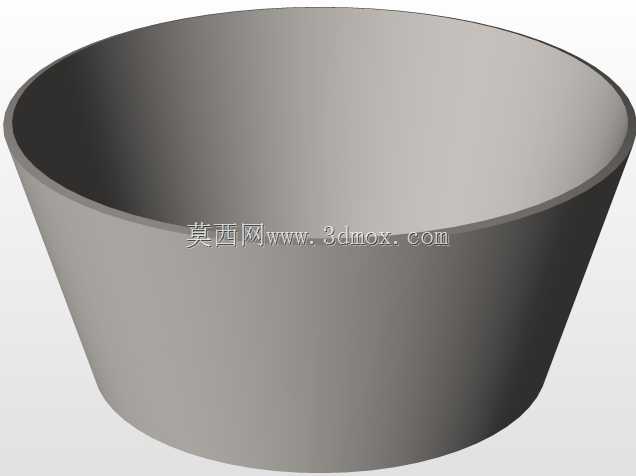

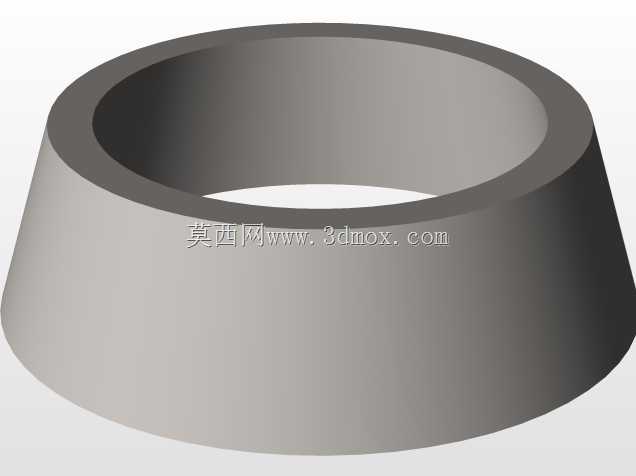

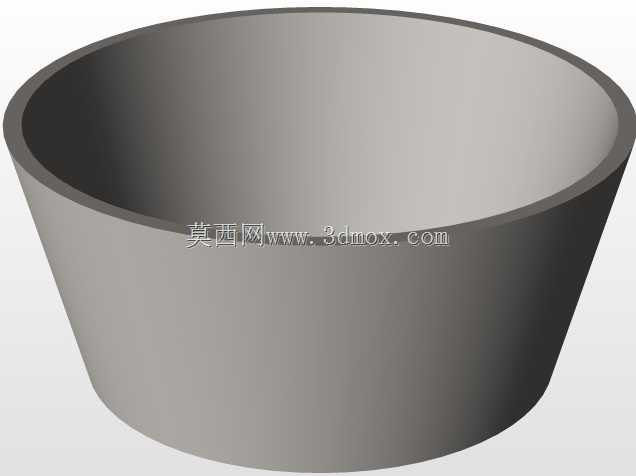

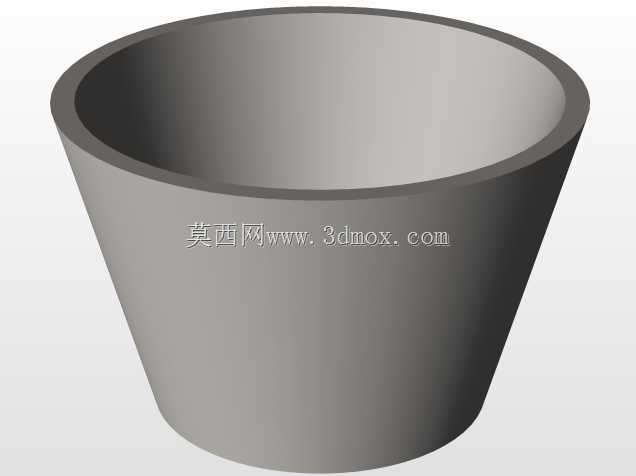

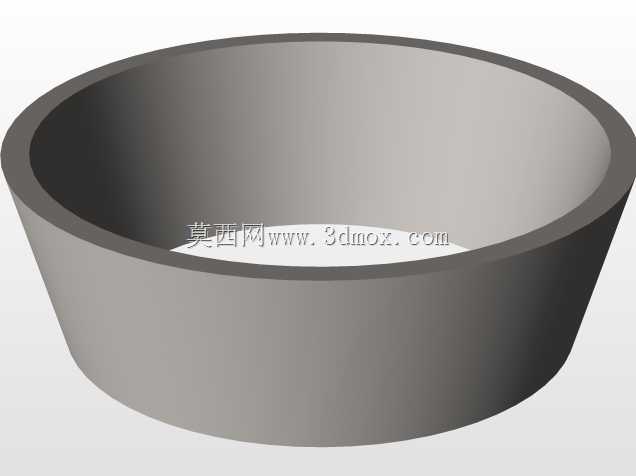

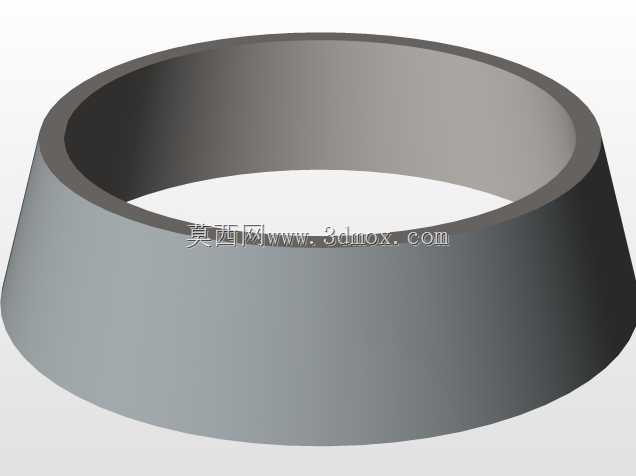

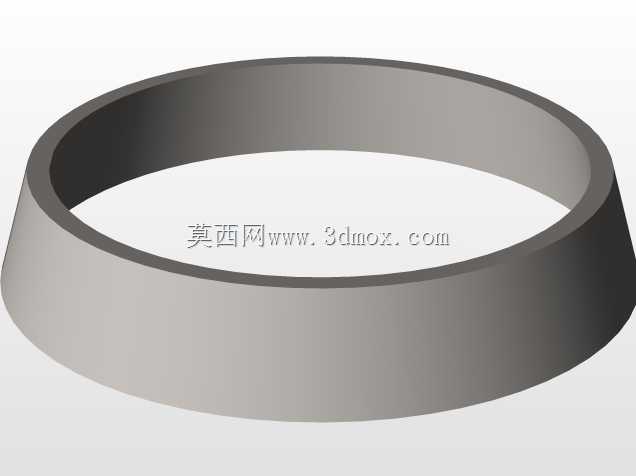

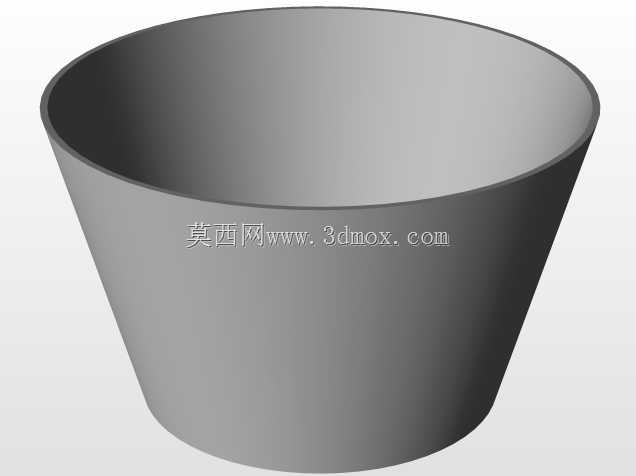

　　这款异径管采用同心锥台结构设计，两端为标准圆柱接口，中间过渡段为平滑锥面，整个内壁与外壁均保持连续顺滑的曲面过渡，不存在结构突变的直角或台阶，从流体力学角度看，这种连续过渡结构能够让流体在变径过程中保持流态稳定，减少局部涡流的产生，降低管路运行过程中的振动与噪音，同时也能减少流体中固体颗粒在变径位置的沉积，降低管路维护的频次。设计过程中严格控制锥段的锥角范围，避免锥角过大导致的流道急剧收缩，同时也避免锥角过小带来的管件长度过长、占用安装空间过大的问题，在流态优化与安装空间占用之间找到合理的平衡。

　　从安装边界来看，这款异径管两端的接口尺寸严格匹配DIN标准规定的对应管径系列，接口端面的公差控制满足管路焊接、卡箍连接、法兰对接等多种连接方式的装配要求，设计时预留了足够的接口加工余量，现场安装时可根据实际连接工艺选择焊接坡口加工、卡压槽加工或者法兰焊接的二次处理，不会因为结构尺寸问题影响装配精度。管件的壁厚设计充分考虑了管路运行的压力等级要求，在满足额定压力下的结构强度要求的同时，尽可能控制整体重量，降低管路系统的整体载荷，锥段与两端直段的衔接位置做了壁厚平滑过渡处理，避免出现壁厚突变带来的应力集中点，在管路承受压力波动、温度变形时，不会在衔接位置出现应力开裂的问题。

　　在结构细节设计上，整个管件的内外表面均做了平滑处理，不存在凹陷、凸起等结构缺陷，对于有洁净要求的应用场景，这种光滑表面能够减少介质挂壁残留，方便管路的CIP清洗作业，符合食品、制药行业的管路卫生要求。同心结构的设计也让管件在安装时不需要额外调整角度找正，两端接口的中心轴线完全重合，现场装配时只需要保证两端管路的同轴度即可完成对接，能够大幅降低现场安装的找正难度，提升管路安装的施工效率。同时这种对称结构的受力特性均匀，在管路承受热胀冷缩带来的轴向位移、径向偏移时，应力能够均匀分布在整个锥段结构上，不会出现局部应力过载的情况，有效提升管路系统的运行稳定性与使用寿命。

　　从三维建模的角度看，这款异径管的建模过程严格遵循参数化设计逻辑，所有尺寸均与DIN标准的尺寸参数做关联，可通过调整两端管径、锥段长度、壁厚等参数快速生成不同规格的同系列异径管模型，方便设计人员在不同的管路设计项目中直接调用适配的规格，不需要重复建模。模型的曲面质量满足后续工程分析、加工制造的要求，不存在曲面褶皱、破面等问题，可直接导入有限元分析软件做结构应力校核、流体仿真分析，也可直接导出加工图纸用于管件的生产制造，大幅缩短管路系统的设计周期。
