异径正接焊接三通管路连接件结构

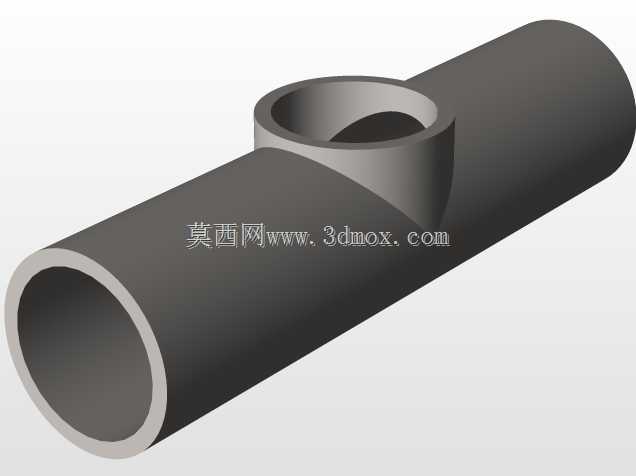

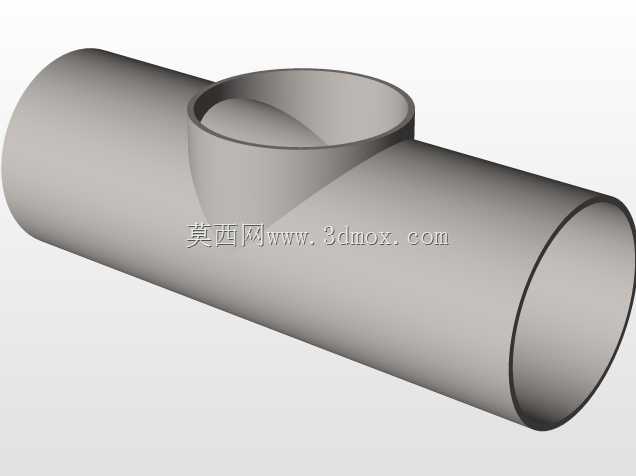

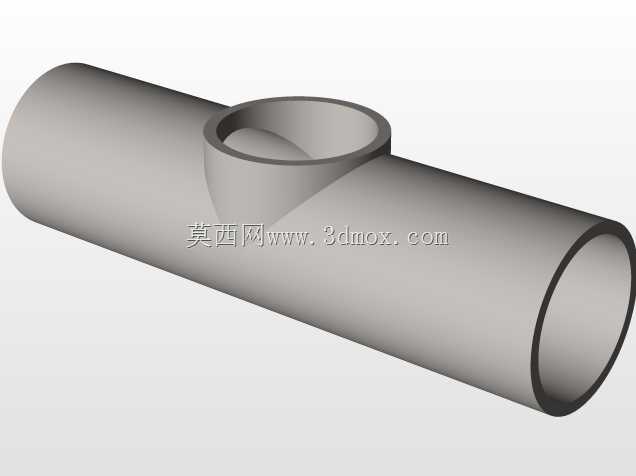

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路系统中，三通是实现管路分支、合流的核心连接件，本次呈现的异径正接三通，针对主管与支管存在通径差的垂直分支场景设计，主管公称通径DN50，支管公称通径DN32，主管与支管轴线呈90度垂直正交，支管接口位于主管段中部位置，可直接实现主管道通流与侧方支路的介质分流或合流需求，无需额外搭配变径接头与弯头组合，减少管路连接节点数量，降低管路系统的泄漏风险点。从结构设计逻辑来看，该三通采用等壁厚无缝管焊接成型思路，主管为通长直段结构，两端保留足够的直管段长度，满足现场焊接、法兰连接或者螺纹连接的装配操作空间，避免接口位置距离分支交汇区过近导致的焊接应力集中问题；

　　支管与主管的相贯线采用全焊透坡口设计，相贯区域做圆弧过渡处理，避免直角交汇造成的介质流动死区，同时降低管路内介质冲刷造成的局部磨损，提升管件在含杂质流体输送场景下的使用寿命。实际应用中，这类异径正三通可适配多种介质输送场景，在建筑给排水系统中，可用于主供水立管向分户支管的分流，或者排水立管向水平支管的合流；在暖通空调水系统中，可用于冷冻水、冷却水主管道向末端设备的支路分流；在低压化工流体输送场景中，可用于无强腐蚀性介质的管路分支，适配常规碳钢、不锈钢等常用金属管材的焊接装配要求。从安装边界尺寸来看，主管段总长度满足两端接口装配时的操作余量，支管外伸长度满足侧方管路连接的操作空间，整体外形无突出的尖锐结构，

　　管路内部交汇区域做平滑过渡处理，介质流经时的局部阻力系数低于采用弯头加变径组合的分支结构，可有效降低管路系统的输送能耗，减少泵组的运行负载。设计过程中重点考量了焊接工艺的可实现性，相贯线的切割轨迹适配常规相贯线切割机的加工参数，无需定制特殊工装即可完成支管与主管的组对焊接，壁厚选取匹配对应公称通径下的常规管路压力等级要求，可满足1.6MPa及以下工作压力的管路系统使用需求，支管与主管的同轴度、垂直度公差控制在管路安装的通用公差范围内，现场装配时无需额外修配即可与对应通径的管路完成对接，减少现场施工的调整工作量。不同于丝接三通的可拆卸结构，该焊接式三通的结构整体性更强，不存在螺纹连接的密封老化泄漏问题，适合长期固定安装的管路系统使用，在管路系统排布时，该三通的正交结构可有效节省管路安装空间，尤其适合管井、设备夹层等安装空间受限的场景，无需预留弯头转弯的额外空间，可压缩管路系统的整体排布尺寸。
