超高液位旋塞DIN标准流体控制构件

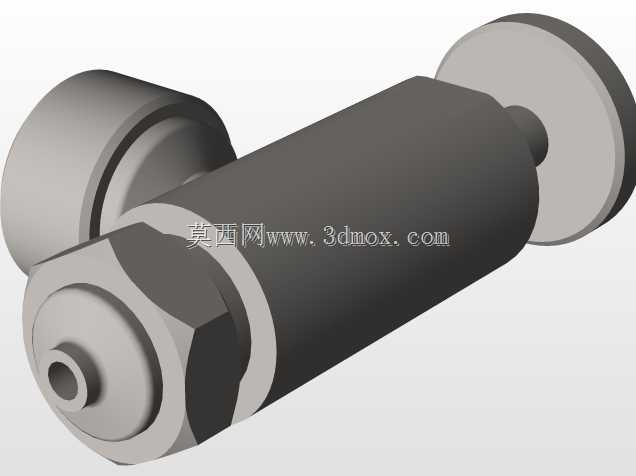

　　在流体输送、液压控制、工业管路系统的现场运维与设计选型中，液位控制类旋塞是保障管路液位稳定、避免介质溢出或抽空的核心构件，这款符合DIN标准的超高液位旋塞，主要应用于中低压流体管路的液位阈值控制场景，常见于小型液压站、润滑系统、低压流体输送管线、小型储液单元的液位管控环节，当管路或储液腔内液位攀升至设定超高阈值时，旋塞可触发对应的通断动作，配合液位监测回路实现介质通断切换，避免液位超限引发的溢液、管路压力异常、介质泄漏等工况问题。从结构设计逻辑来看，这款旋塞采用了偏心回转式的阀芯结构，主体阀芯为圆柱回转体构型，两端设置了同轴的连接轴段，一端适配手轮或执行机构的安装接口，可支持手动操作或搭配气动、电动执行元件实现自动控制，

　　另一端为定位轴端，嵌入阀体的定位轴孔内，保障阀芯回转过程中的同轴度，避免卡滞或密封面偏磨。阀体的介质流通端采用了外螺纹加六角紧固段的设计，六角段的对边尺寸符合常规管路安装的扳手操作空间要求，安装时无需额外定制工装，使用常规开口扳手即可完成拧紧作业，螺纹端的密封面预留了密封垫安装槽，可适配组合密封垫或O型圈实现端面密封，适配金属管路、硬质塑料管路的连接需求，安装时的拧紧力矩可参考常规低压管路螺纹连接的力矩规范，避免力矩过大导致螺纹滑牙或阀体开裂。从安装边界来看，这款旋塞的主体轴向长度适配DN15至DN25管径的管路安装空间，手轮端的外径尺寸控制在常规管路操作间距要求内，安装时手轮外侧与周边管路、

　　设备壁面的预留操作距离不小于50mm即可满足手动操作的空间需求，阀芯的回转行程为90度，操作时手轮转动90度即可实现全开至全关的状态切换，回转过程中无额外的轴向位移，因此安装时无需预留阀芯轴向伸缩的空间，可直接贴近相邻管路构件安装，有效压缩管路排布的整体占用空间。在功能特性层面，这款旋塞的密封副采用了锥面配合结构，阀芯密封面与阀体密封座的锥度匹配精度经过公差校核，回转过程中密封面的接触压力均匀，在0.6MPa至1.6MPa的中低压工况下可实现无泄漏密封，适配矿物液压油、润滑脂、水基介质、低腐蚀性流体等多种常见工业介质的管控需求。设计过程中针对超高液位触发的工况特性，对阀芯的行程位置做了定位限位，当液位达到超高阈值时，

　　阀芯可精准转动至关闭位置，截断介质流通路径，避免液位继续攀升，同时阀芯的流道采用了直通式构型，全开状态下的流道通径与连接管路的通径一致，介质流经时的压力损失极小，不会对管路的正常输送效率造成明显影响。从建模细节来看，整个构件的所有配合面都做了公差适配的结构处理，比如轴孔配合段预留了合理的间隙公差，螺纹段的牙型、螺距符合DIN标准的螺纹规范，六角紧固段的倒角、手轮连接端的键槽结构都做了细节还原，可直接用于管路排布的干涉校验、安装模拟、工况演示等场景，也可作为同类旋塞产品改型设计的基础参考模型，在进行管路系统三维排布时，可直接将该模型导入装配环境，核对安装空间、操作空间、连接接口的匹配度，提前排查安装干涉、操作空间不足等设计问题，减少现场安装时的整改工作量。
