同轴式直升机传动齿轮箱结构设计

项目分类:飞机 发布时间:2022-06-09 ID:657491
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计
  • 同轴式直升机传动齿轮箱结构设计

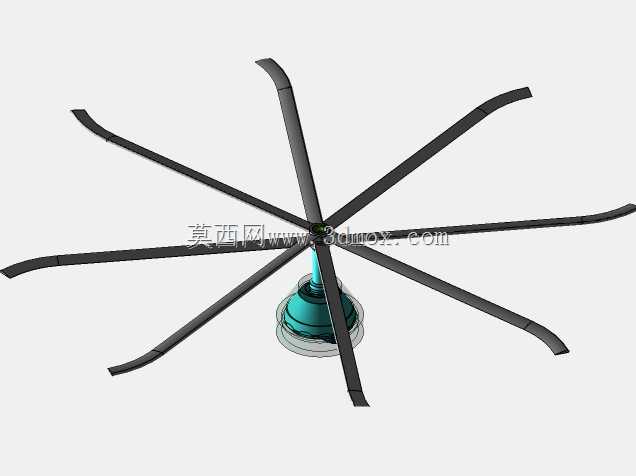

  在旋翼航空器的动力传输链路中,同轴双旋翼布局的直升机对传动系统的空间占用、传动精度、载荷承载能力有着极为严苛的要求,这款同轴直升机齿轮箱正是适配该类布局的核心传动部件,承担着将动力输入轴的扭矩分流至上下两层同轴旋翼轴、同时匹配旋翼额定转速的核心作用,区别于传统单旋翼带尾桨的传动结构,该齿轮箱无需额外布置尾传动链路,可在紧凑的机身顶部安装空间内完成全部动力换向与分流动作,大幅压缩传动系统的整体重量占比。从实际应用场景来看,这类齿轮箱多用于共轴双旋翼构型的无人直升机、轻型载人共轴直升机的旋翼驱动环节,安装位置位于旋翼主轴下方、机身顶部的动力舱段内,安装边界需要匹配旋翼桨毂的连接法兰尺寸,同时避让机身主承力框架的桁条结构,

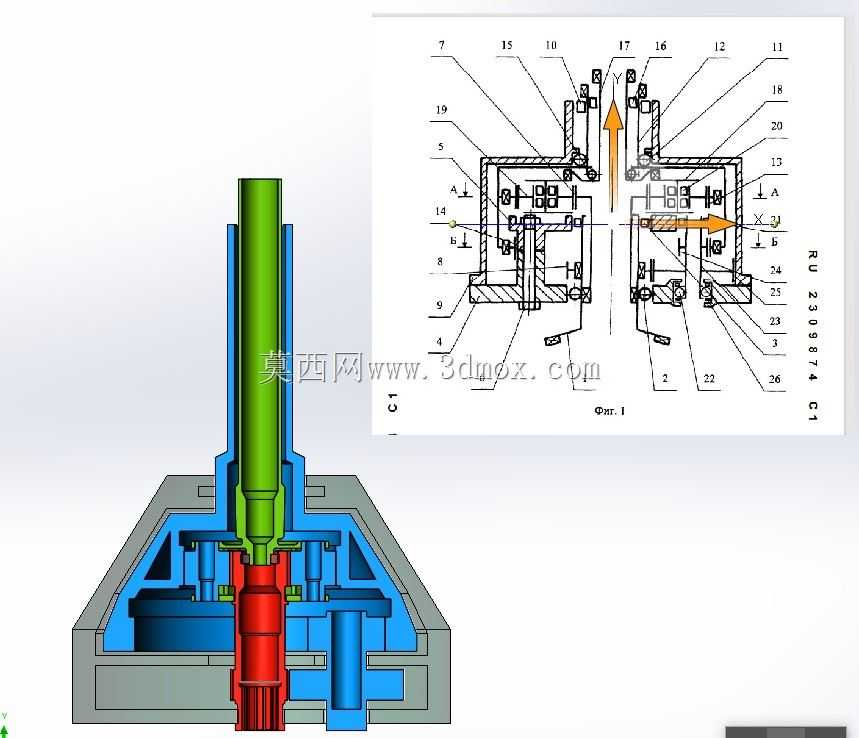

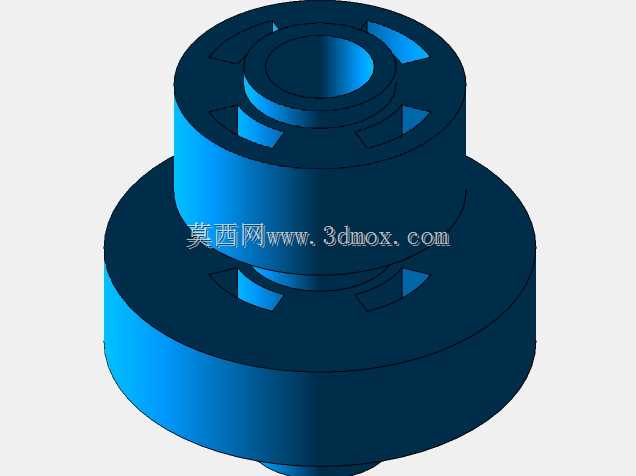

  输入端需要对接涡轮轴发动机或者活塞航空发动机的输出法兰,整体安装座的定位孔位需要与机身承力隔框的预埋加强筋位置对齐,避免飞行过程中传动载荷直接作用在机身蒙皮结构上引发结构形变。从功能特性层面来看,该齿轮箱采用多层平行轴加锥齿轮换向的传动组合,可实现单路动力输入、两路同轴反向旋转的动力输出,两路输出轴的转速差控制精度直接决定了共轴旋翼的气动效率,内部齿轮副采用斜齿加直齿组合的承载方案,高速级采用斜齿传动降低啮合噪音与传动冲击,低速大扭矩输出级采用直齿锥齿轮配合行星轮组承载更大的旋翼交变载荷,箱体采用剖分式结构设计,上下箱体的结合面经过精密研磨处理,无需额外加装密封垫片即可实现润滑油腔的密封,避免高空低温低压环境下出现润滑油渗漏问题。

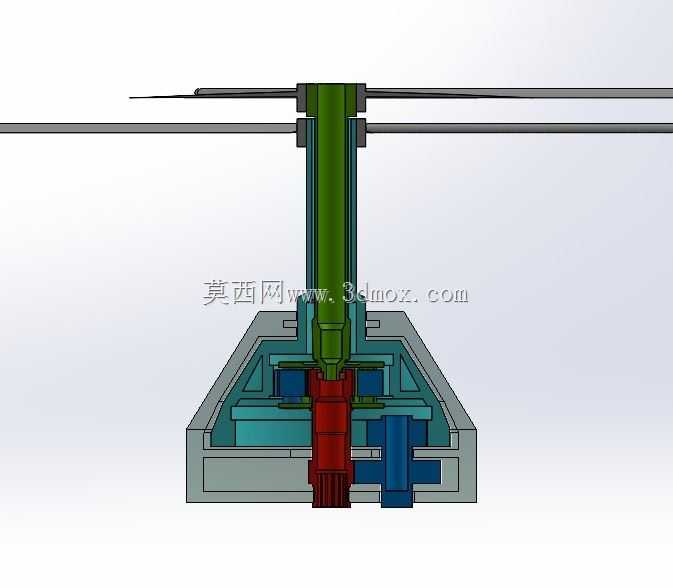

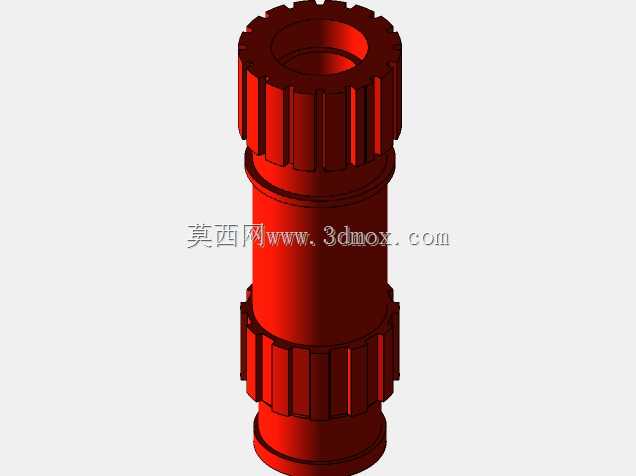

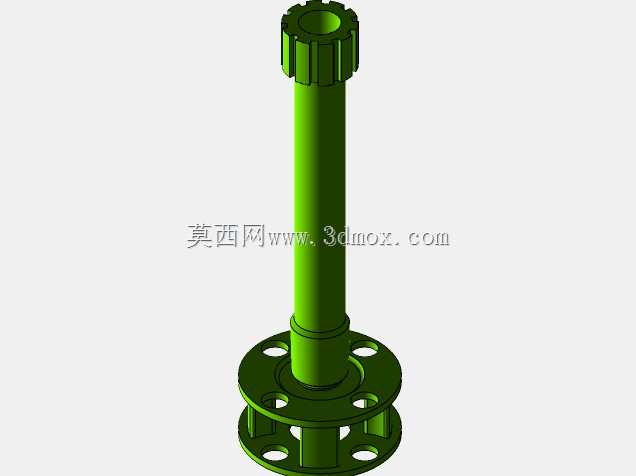

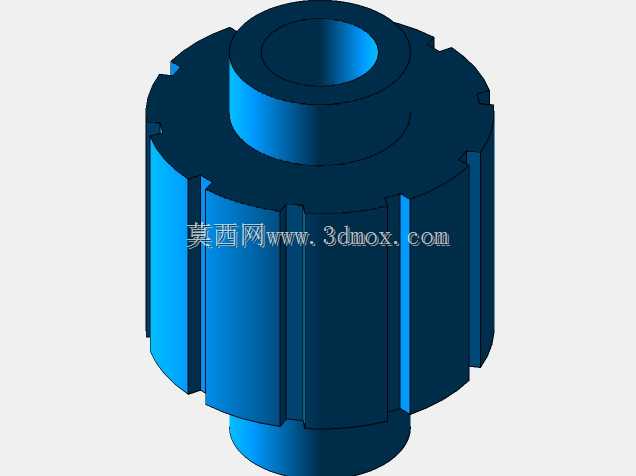

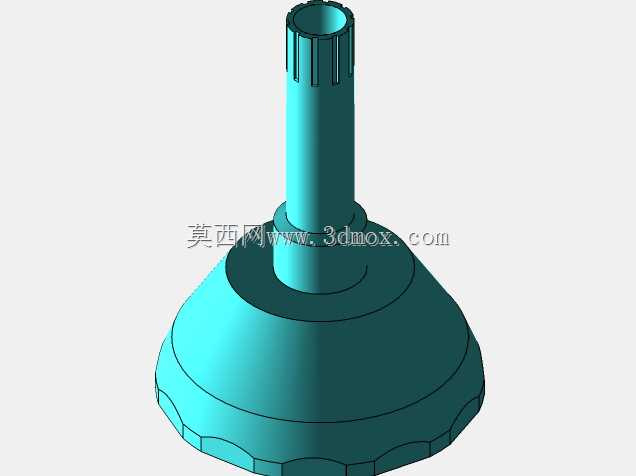

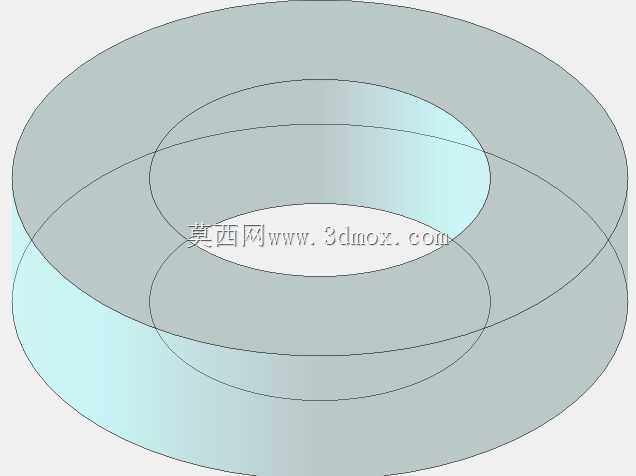

  设计思路上,该结构优先保障传动链路的同轴度公差,上下旋翼输出轴采用嵌套式布置,内轴与外轴之间设置多组滚针轴承与深沟球轴承组合支撑,抵消旋翼旋转过程中产生的径向弯矩与轴向拉力,轴承安装位的轴肩公差严格控制在IT6级精度,避免高速旋转过程中出现轴系窜动;润滑系统采用飞溅润滑结合内置油道的压力润滑方案,齿轮旋转过程中带起的润滑油可直接冲刷高速级齿轮啮合点,同时箱体上铸造的内置油道可将润滑油引导至各轴承安装位,无需额外布置外置润滑油管路,降低系统故障点;箱体外部的加强筋采用辐射状布置,从轴承座位置延伸至箱体安装法兰处,可将齿轮啮合产生的振动快速传导至机身承力结构,避免箱体自身出现共振问题。外形尺寸方面,

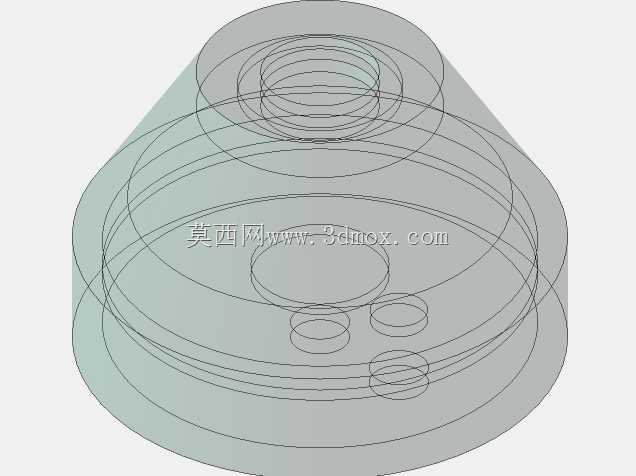

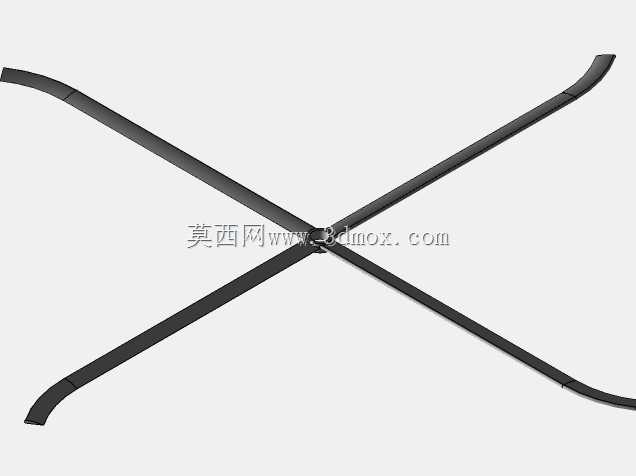

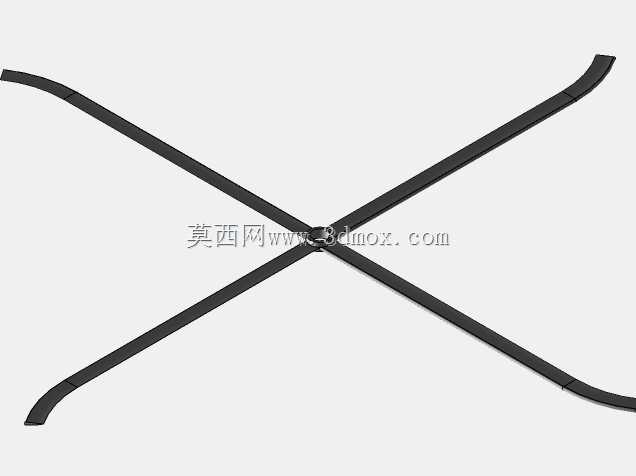

  该齿轮箱的最大径向尺寸控制在旋翼桨根旋转包络线以内,避免突出结构干扰旋翼下洗气流,整体轴向高度匹配动力舱的竖向安装空间,输入端法兰的位置可根据不同型号发动机的布置角度调整锥齿轮的啮合位置,适配不同动力布局的共轴直升机改装需求;安装边界上,箱体底部的四个主安装座采用凸台结构,每个安装座配置两个高强度螺栓孔,可承受旋翼最大拉力1.5倍的极限载荷,侧面预留的转速传感器安装孔可实时监测两路输出轴的转速差,为飞控系统提供传动状态反馈数据,箱体顶部的密封端盖集成了旋翼桨毂的连接定位面,可直接与上下旋翼的变距机构基座对接,减少中间连接环节的装配公差累积。在实际工程应用中,这类齿轮箱的设计需要反复校核齿轮接触疲劳强度、轴系的临界转速、箱体的结构刚度,尤其是共轴反转带来的陀螺力矩载荷,需要在轴承选型与箱体加强筋布置阶段做充分的有限元仿真验证,避免机动飞行过程中传动系统出现载荷超限问题,同时齿轮副的侧隙需要根据高空作业的温度变化范围做适配调整,避免低温环境下齿轮卡滞、高温环境下侧隙过大引发传动冲击。
