航模用外转子无刷动力电机结构设计

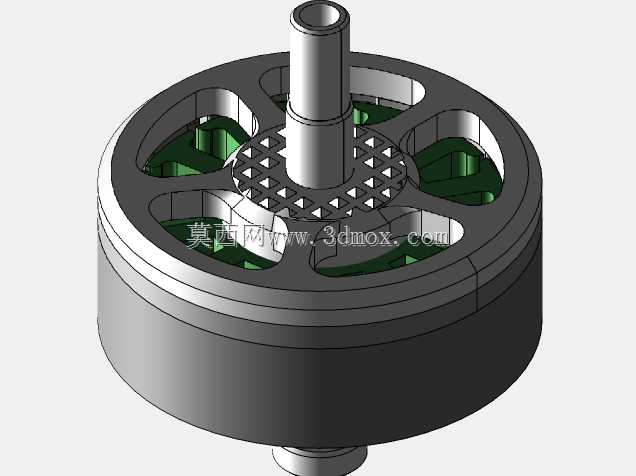

　　这款外转子结构的动力部件，主要面向多旋翼航模、小型穿越无人机、轻量化航拍飞行器的动力输出场景，在整机动力链路中承担将电能转化为旋转机械能、直接驱动螺旋桨产生升力与机动推力的核心作用，是小型低空无人飞行器动力系统里的核心执行部件。从结构设计逻辑来看，采用外转子布局的核心考量是在限定的外径与重量边界下，最大化扭矩输出效率，外转子壳直接集成磁钢安装位，转动惯量匹配小尺寸螺旋桨的负载特性，不需要额外搭配减速齿轮组，减少传动环节的能量损耗与机械故障点，适配航模类设备高转速、快响应的动力需求。定子部分采用镂空辐条式的支撑结构，在保证定子硅钢片安装定位精度、结构刚性满足高转速动平衡要求的前提下，尽可能切除非受力区域的多余材料，降低整体自重，

　　同时辐条之间的镂空通道可以形成自然的空气流路，在电机高速旋转时引导气流穿过定子绕组区域，带走线圈通电产生的热量，避免长时间大油门工况下绕组过热退磁，提升持续动力输出的稳定性。中心输出轴采用台阶式定位结构，轴身与转子壳、轴承内圈的配合面选用过盈配合公差，保证高速旋转时的同轴度，轴端预留的标准安装位可以直接适配市面主流的航模螺旋桨锁紧结构，不需要额外加工转接件，降低装机的适配成本。安装端的基准面做了平面度公差控制，四个安装孔位的位置度严格匹配常见航模机臂的安装孔距，装机时可以直接通过螺丝固定在碳纤或者塑胶机臂的安装座上，定位基准统一，不需要反复调整同轴度就能保证螺旋桨旋转面的水平度，减少整机飞行时的振动。从外形与安装边界来看，

　　整体为圆柱式结构，转子外壳的外径控制在适配6寸级别螺旋桨的匹配区间，轴向总长度兼顾绕组绕线空间与轴承安装跨度，两端轴承选用深沟球轴承，支撑跨度经过优化，既可以承受螺旋桨旋转时产生的径向拉力，也能抵消飞行器机动动作时产生的轴向窜动，避免高速旋转时轴系出现晃动。绕组排布采用集中式绕法，槽极匹配经过优化，降低齿槽转矩，让电机从低转速到高转速的动力输出更线性，配合航模电调的调速信号时，油门响应更跟手，不会出现低转速区间的顿挫感。转子外壳的外侧做了环形的加强筋结构，在减轻外壳壁厚、降低重量的同时，保证外壳的圆度与结构强度，避免高转速下因为离心力出现外壳形变，蹭到定子绕组引发扫膛故障。端盖部分与定子基座的配合采用卡扣加定位销的组合结构，

　　装配时可以快速定位，保证定子与转子的气隙均匀，气隙宽度控制在兼顾磁通量利用率与装配容错率的区间，既不会因为气隙过大降低磁能利用效率，也不会因为气隙过小导致加工或者装配误差引发定转子摩擦。在实际选型适配时，这类动力部件可以根据飞行器的起飞重量、单轴拉力需求搭配对应螺距与尺寸的螺旋桨，结构设计上预留的散热通道可以支持持续大拉力工况下的稳定运行，镂空的定子支撑结构不会在长时间飞行后积留灰尘或者杂物，日常维护只需要检查轴承润滑状态与轴系锁紧情况即可，不需要复杂的拆解保养。整体结构的建模过程中，所有配合面的公差都按照航模动力部件的通用行业标准设定，安装孔位、轴径、输出端的尺寸都兼容现有主流的航模配件体系，不管是用于整机设计时的动力系统装配干涉检查，还是用于相关动力配件的结构参考，都能直接复用相关的尺寸基准与结构逻辑，不需要重新测绘适配。
