在桌面级小型自动化设备、教育类机器人竞赛平台、航模舵面控制以及小型数控机床辅助定位机构的开发过程中,微型伺服执行元件的选型与结构适配一直是结构设计环节需要反复校核的部分,本次建模的HD-1440A v2微型舵机,正是针对这类小空间、低负载、高精度定位需求场景完成的结构还原。从实际应用场景来看,这类微型舵机常被用于小型仿生机器人的关节驱动,比如多足爬行机器人的腿部摆动关节、机械臂末端的小型夹爪开合控制,也会用在FPV穿越机的摄像头云台角度调整、教学用数控演示平台的工位切换拨杆驱动,部分小型自动化分拣线的料道挡板启闭也会选用这类体积紧凑的舵机作为执行端,相比步进电机加丝杠的传动组合,这类集成了减速组、驱动电路、位置反馈的一体化舵机不需要额外搭配驱动器,接线与安装逻辑更简单,能大幅压缩小型设备的内部结构空间。
从产品功能特性来看,这款舵机采用一体化塑壳封装,内部集成了直流微电机、金属减速齿轮组、电位器位置反馈模块以及驱动控制电路,输出端采用带安装孔的塑料摇臂,摇臂与输出轴采用D型截面配合,能够传递额定扭矩同时避免相对滑动,舵机的控制采用标准PWM脉冲信号,脉冲宽度对应输出轴的转角位置,可实现0-180度范围内的角度定位,定位重复精度能够满足小型设备的动作需求。实际使用中,这类舵机的响应速度较快,能够在短时间内完成指定角度的摆动,运行过程中噪音较低,适合在桌面级设备、教学演示装置这类对运行噪音有一定要求的场景使用。

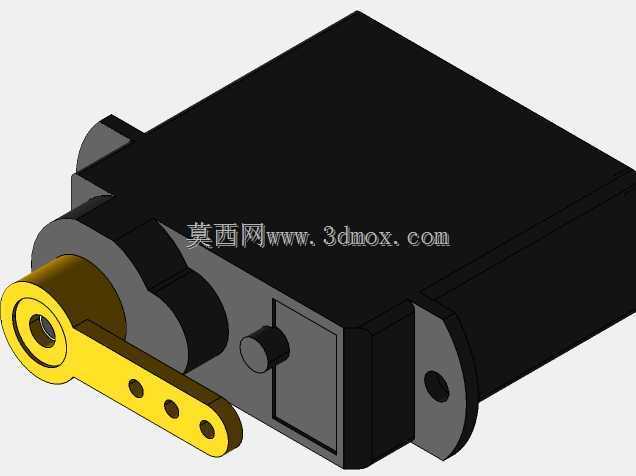

从设计思路层面还原建模逻辑时,首先需要优先保证安装边界的准确性,舵机主体的塑壳两侧带有带安装孔的固定耳,安装孔的中心距、孔径尺寸是结构设计时的核心安装参数,建模时需要严格还原这部分尺寸,确保设计的安装支架能够直接适配,不需要二次修模。其次是输出轴的位置与摇臂的运动包络,摇臂在0-180度摆动过程中不能与舵机本体、周边安装结构产生干涉,建模时需要绘制摇臂的全行程运动包络面,给结构设计人员提供干涉校核的参考。舵机的出线位置位于壳体尾部,建模时保留了出线端的结构特征,方便设计时预留走线空间,避免线材被壳体或安装结构挤压磨损。

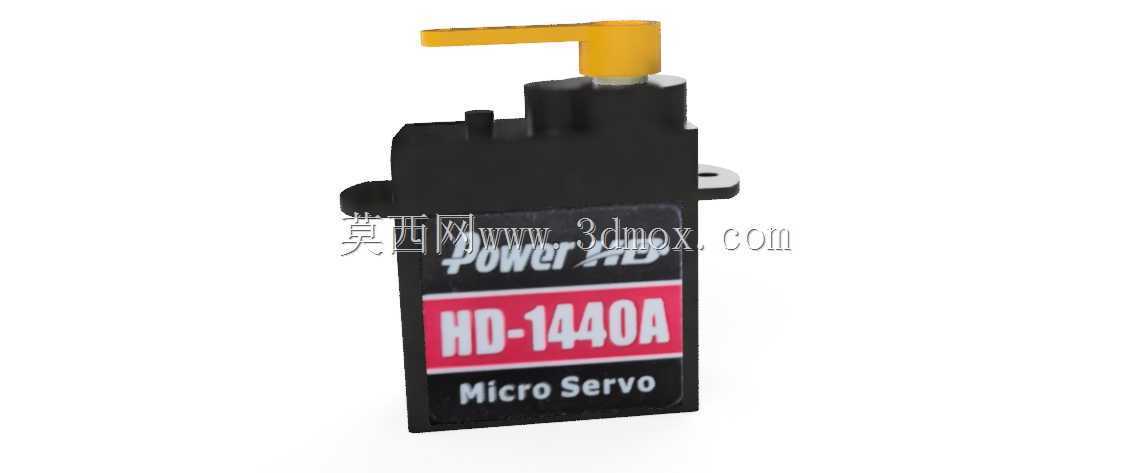

外形尺寸与安装边界方面,这款舵机主体为近似长方体的塑壳结构,整体体积紧凑,适合在狭小的设备内部空间布置,两侧固定耳的安装孔为标准微型舵机安装尺寸,可兼容市面上通用的微型舵机安装支架,不需要单独定制特殊安装件。输出轴位于壳体顶部中心位置,轴径尺寸适配通用的微型舵机摇臂、舵盘配件,用户可根据实际使用需求更换不同长度、不同安装孔位的摇臂,拓展使用场景。壳体表面带有品牌与型号标识的丝印区域,建模时还原了这部分外观特征,方便做整机装配效果展示时的视觉还原。壳体的合模线、边角倒角等细节也做了还原,能够真实反映实物的外观质感,用于装配演示、产品宣传渲染时能够达到接近实物的展示效果。
在结构细节上,舵机顶部的输出轴根部做了凸台限位结构,能够避免摇臂安装过度下压摩擦壳体上盖,减少运行过程中的阻力与磨损。壳体侧面的工艺凹槽既能够提升塑壳的结构强度,减少注塑过程中的变形量,也能在安装时起到辅助定位的作用。尾部的出线槽做了圆角过渡,避免线材反复弯折时被锐边割破绝缘层,提升长期使用的可靠性。这类微型舵机在实际选型时,除了扭矩、转速这些核心性能参数,安装尺寸的兼容性、输出轴的配件通用性也是结构设计人员重点关注的内容,精准的三维模型能够在设计阶段就完成安装干涉校核、运动包络检查,减少后续打样验证的次数,缩短产品开发周期。对于做机器人竞赛参赛队伍、小型自动化设备开发的工程师来说,准确的舵机三维模型能够直接调入装配体,快速完成整机的结构布局,不需要自己花费时间测绘建模,提升设计效率。
