JX金属齿轮数字舵机伺服执行机构

　　在小型RC航模、教育机器人关节、小型自动化摆臂机构的选型工作里，舵机作为角度闭环执行元件，其安装边界、输出刚性、负载耐受能力直接决定整套机构的运行可靠性，本次梳理的这款大扭矩金属齿轮数字舵机，正是面向高负载小空间执行场景开发的标准伺服部件。

　　从实际落地场景来看，这类舵机的适配范围覆盖了多类轻量运动机构：航模领域里固定翼的副翼、升降舵、方向舵舵面驱动，遥控越野车的转向与油门刹车控制，FPV穿越机的云台增稳与起落架收放；机器人领域里六足仿生机器人的腿部关节摆动、桌面机械臂的小臂俯仰、教育竞赛机器人的夹爪开合与举升动作；工业小型工装场景里，分拣料道的挡板摆转、小型测试台的档位切换、视觉检测工位的光源角度微调，都能找到这类舵机的应用位置。和普通微型舵机相比，它的输出扭矩冗余度更高，面对机构卡滞、瞬时冲击负载时不容易出现丢步、齿轮扫齿的故障，在需要长时间保持摆角位置的工位上，金属齿轮组的抗形变能力也远优于塑料齿轮方案，长期运行的回程间隙增长幅度更小。

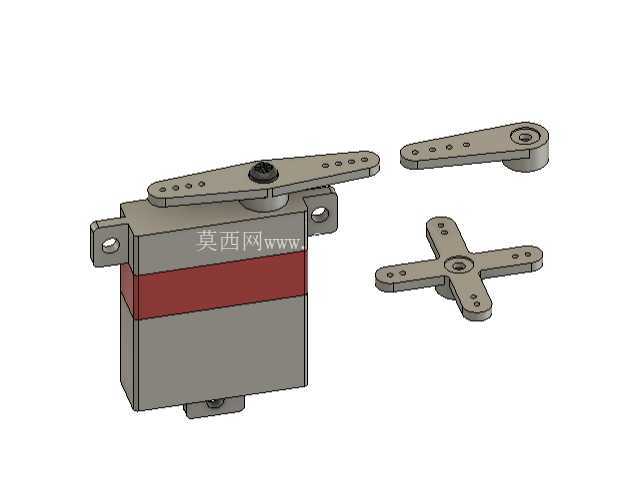

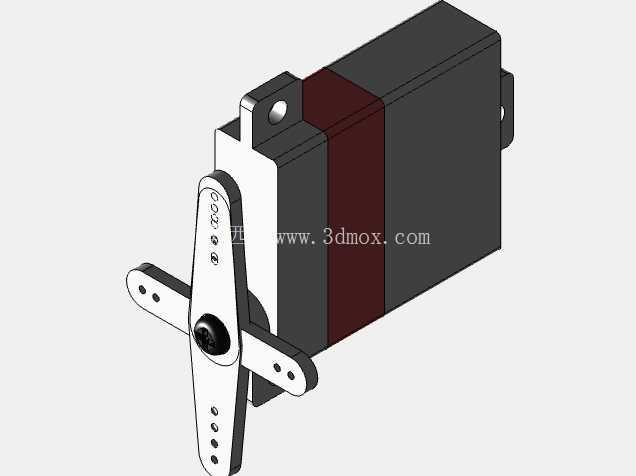

　　结构设计层面，这款舵机采用标准矩形主体壳体布局，壳体侧边预留带安装孔的固定耳，安装孔的孔位间距匹配行业通用的标准舵机安装规范，工程师在做机架设计时不需要额外定制转接支架，直接用对应规格的自攻螺丝或者螺栓就能把舵机固定在塑料、碳纤维、铝合金机架上。输出轴位于壳体顶面中心位置，轴端采用标准花键齿形，配套提供三种不同形式的金属舵机摇臂：一字型长摇臂适合大摆角直线牵引场景，比如航模舵面的连杆驱动；短一字摇臂适合小空间高刚性摆动场景，比如小车转向机构；十字型四孔摇臂则适合需要多方向连接连杆的机器人关节，不同孔位可以调整力臂长度，以此匹配不同的输出扭矩与摆角行程需求。壳体中部的红色标识环既可以在多舵机排布的设备里快速区分型号，也能作为壳体上下盖装配的定位标识，装配时可以快速确认壳体扣合是否到位。

　　内部传动链全部采用金属齿轮啮合，搭配空心杯驱动电机与双滚珠轴承支撑输出轴，这套配置的设计出发点非常明确：塑料齿轮在高频往复摆动、瞬时冲击负载下容易出现齿面磨损甚至断齿，金属齿轮的齿面强度可以承受反复的启停冲击，双滚珠轴承则可以承受输出轴受到的径向与轴向载荷，当摇臂受到侧向外力时，轴承可以把载荷传递到壳体而非齿轮齿面，避免齿轮轴偏载导致的啮合间隙变大。空心杯电机的转子转动惯量极低，接到控制信号之后可以快速启动、快速停转，对应6V供电工况下，60度摆角的动作响应速度仅为0.13秒，输出扭矩可以达到6.5kg-cm，这个参数区间刚好覆盖绝大多数小型RC模型与教育机器人的负载需求，既不会因为扭矩不足导致舵机堵转发热，也不会因为参数冗余过大造成安装空间与成本的浪费。

　　做三维结构设计时，工程师需要重点把控几个安装边界：首先是主体壳体的外包络尺寸，在机架建模时要预留出壳体的插拔与散热空间，不要把舵机完全密封在无通风的狭小腔体内，长时间堵转运行时电机产生的热量需要通过壳体向外散出；其次是输出摇臂的摆动包络，要在装配环境里模拟摇臂从最小摆角到最大摆角的全行程运动，确认摇臂、连接连杆和周边机架、线束之间不存在运动干涉，很多新手设计师常犯的错误就是只核对静态安装位置，忽略摆臂转动过程中的空间占用，实际通电运行时出现摇臂磕碰机架的问题；另外安装固定耳的承力面要和机架安装面完全贴合，不要出现单边悬空锁螺丝的情况，否则舵机受到冲击载荷时固定耳容易出现断裂，舵机线束的出线方向也要在建模时提前规划，避免摇臂摆动过程中磨破线材外皮。

　　从选型匹配的角度来说，这款舵机的数字控制电路相比传统模拟舵机，控制信号的刷新频率更高，死区范围更小，摆角定位的一致性更好，在需要多个舵机协同动作的多自由度机构里，不同舵机的动作同步性表现更稳定，不需要在控制程序里额外增加大量的角度补偿参数。对于需要把舵机集成到自有设备里的结构工程师来说，这套完整的三维数模完整还原了壳体外形、安装孔位、输出轴齿形、配套摇臂的所有细节，在设计阶段就可以直接把数模导入装配体做干涉检查，提前确认安装孔位对齐、摇臂行程无碰撞，大幅减少后续样机加工阶段的装配返工问题。
